Впускной выпускной устройство — HITACHI EX1900-5

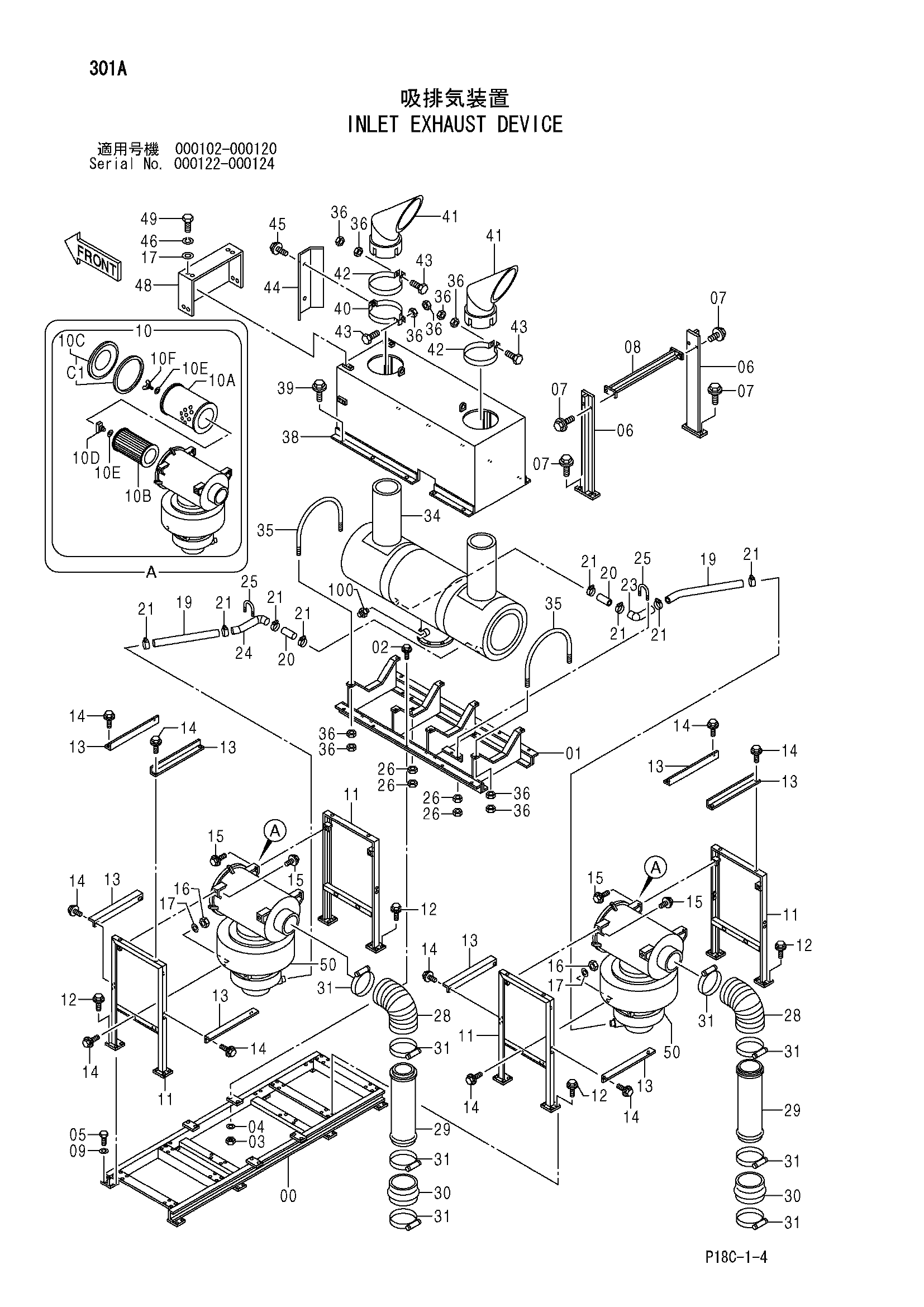

Заводская схема «Впускной выпускной устройство» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7040445	Кронштейн	1
01	8083992	Кронштейн	1
02	J021235	Болт с шайбой	8
02	J271235 замена: J901235	Болт с шайбой	8
03	J950012	Гайка	8
04	A590112	Плоская шайба	8
05	J901235	Болт	16
06	9758420	Опора	2
07	J011235	Болт с шайбой	12
07	J271235 замена: J901235	Болт с шайбой	12
08	9758418	Кронштейн	1
09	4249324	Шайба	16
10	4602586	Фильтр воздушный	2
10A	4206272	Элемент фильтр (наружный)	1
10B	4206273	Элемент фильтр (внутренний)	1
10C	4279713	Крышка	1
10C1	4676634	Прокладка	1
10D	4626011	Гайка	1
10E	4267408	Шайба	2
10F	4293922	Гайка винг	1
11	8078497	Опора	4
12	J031240	Болт с шайбой	32
12	J281240 замена: J901240	Болт с шайбой	32
13	4450956	Опора	8
14	J031030	Болт с шайбой	20
14	J281030 замена: J901030	Болт с шайбой	20
15	J021025	Болт с шайбой	8
15	J271025 замена: J901025	Болт с шайбой	8
16	J950010	Гайка	4
17	A590110	Плоская шайба	12
19	4371896 замена: 4701886	Шланг	2
19	4701886	Шланг	2
20	4379126 замена: 4701885	Шланг	2
20	4701885	Шланг	2
21	4504199	Хомут шланга	8
23	9755925	Трубка	1
24	9756687	Трубка	1
25	4120351	U-образный болт	2
26	J952010	Гайка	8
28	4430766	Резиновый шланг	2
29	9753901	Трубка	2
30	4348920	Резиновый шланг	2
31	4282501	Хомут шланга	8
34	4451387	Глушитель	1
35	4441693	U-образный болт	4
36	M520012	Гайка	24
38	6020174	Крышка	1
39	J011016	Болт с шайбой	10
39	J271016 замена: J901016	Болт с шайбой	10
40	9758577	Лента	2
41	8084604	Выпускная труба	2
42	3052182	Лента	2
43	J901265	Болт	4
44	4468865	Крышка	1
45	J031025	Болт с шайбой	2
45	J281025 замена: J901025	Болт с шайбой	2
46	A590910	Пружинная шайба	8
48	3094837	Крышка	1
49	J901020	Болт	8
50	4606395	Кожух	2
100	94-2023	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
