Пилотные гидролинии (кабина платформа)(1) — HITACHI EX1900-5

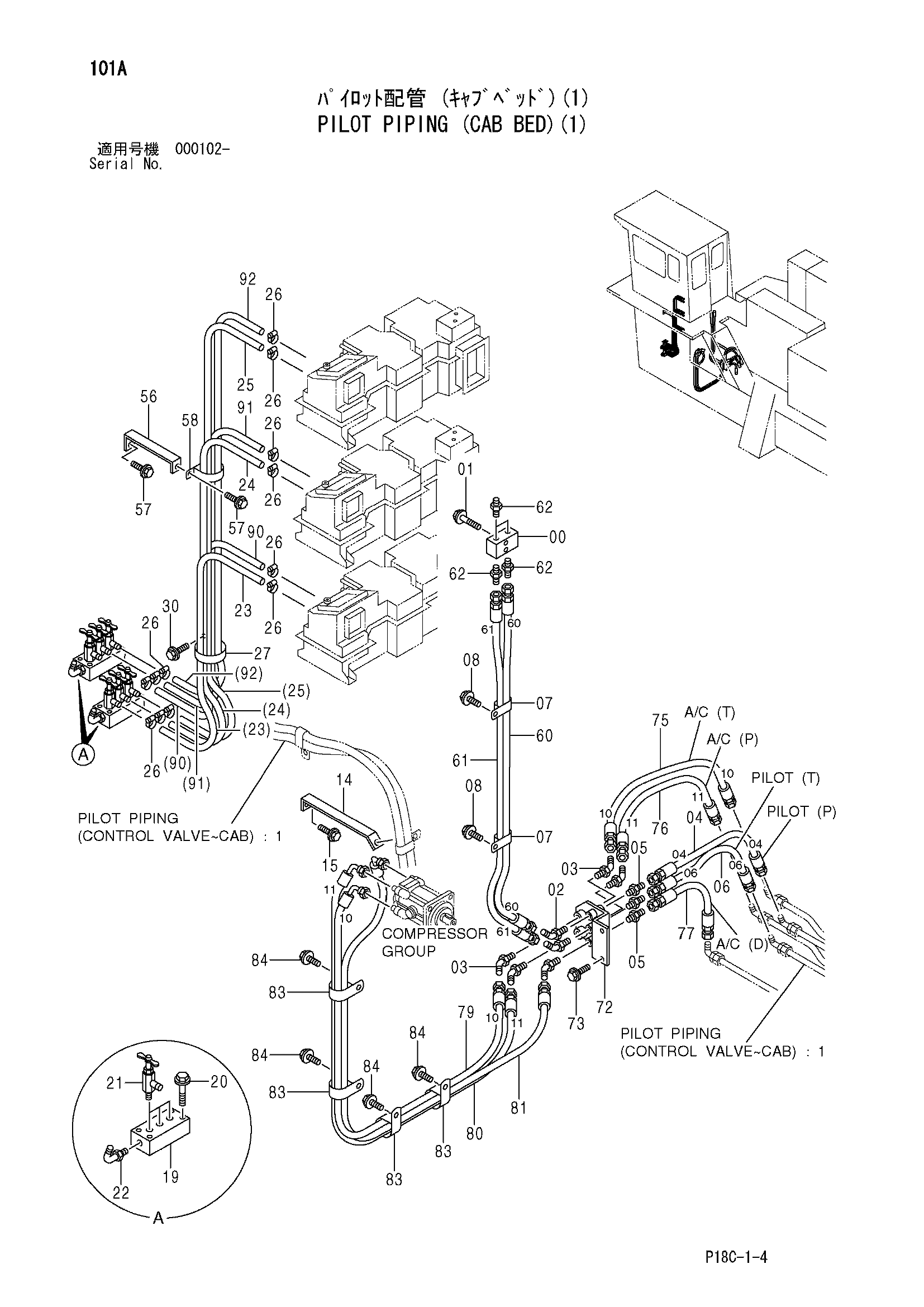

Заводская схема «Пилотные гидролинии (кабина платформа)(1)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4352253 | Блок | 1 |
| 01 | J011055 | Болт с шайбой | 2 |
| 01 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 02 | A852244 | Угловой штуцер | 3 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852266 | Угловой штуцер | 4 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4353867 | Шланг (04) | 1 |
| 05 | A852144 | Адаптер | 3 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4227025 | Шланг (06) | 1 |
| 07 | 4190266 | Зажим | 2 |
| 08 | J011020 | Болт с шайбой | 2 |
| 08 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 14 | 9744697 | Кронштейн | 1 |
| 15 | J011025 | Болт с шайбой | 1 |
| 15 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 19 | 4352252 | Блок | 2 |
| 20 | J011065 | Болт с шайбой | 8 |
| 20 | J271065 замена: J901065 | Болт с шайбой | 8 |
| 21 | 4507979 замена: 4616739 | Клапан | 6 |
| 21 | 4616739 | Клапан | 6 |
| 22 | 4156433 | Угловой штуцер | 2 |
| 23 | 4353119 | Водяной шланг | 1 |
| 24 | 4353120 | Водяной шланг | 1 |
| 25 | 4353121 | Водяной шланг | 1 |
| 26 | 4514699 | Хомут шланга | 12 |
| 27 | 4193816 | Зажим | 1 |
| 30 | J011025 | Болт с шайбой | 1 |
| 30 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 56 | 9746000 | Кронштейн | 1 |
| 57 | J011020 | Болт с шайбой | 2 |
| 57 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 58 | 4193816 | Зажим | 1 |
| 60 | 4372098 | Шланг (60) | 1 |
| 61 | 4372099 | Шланг (61) | 1 |
| 62 | A852144 | Адаптер | 4 |
| 62A | 4506418 | Уплотнительное кольцо | 1 |
| 72 | 8082488 | Панель | 1 |
| 73 | J021030 | Болт с шайбой | 2 |
| 73 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 75 | 4447217 | Шланг (10) | 1 |
| 76 | 4447218 | Шланг (11) | 1 |
| 77 | 4433365 | Шланг | 1 |
| 79 | 4447237 | Шланг (10) | 1 |
| 80 | 4447238 | Шланг (11) | 1 |
| 81 | 4447225 | Шланг | 1 |
| 83 | 4193816 | Зажим | 4 |
| 84 | J011020 | Болт с шайбой | 4 |
| 84 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 90 | 4353119 | Водяной шланг | 1 |
| 91 | 4353120 | Водяной шланг | 1 |
| 92 | 4353121 | Водяной шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
