Крышка двигателя (2) — HITACHI EX1900-5

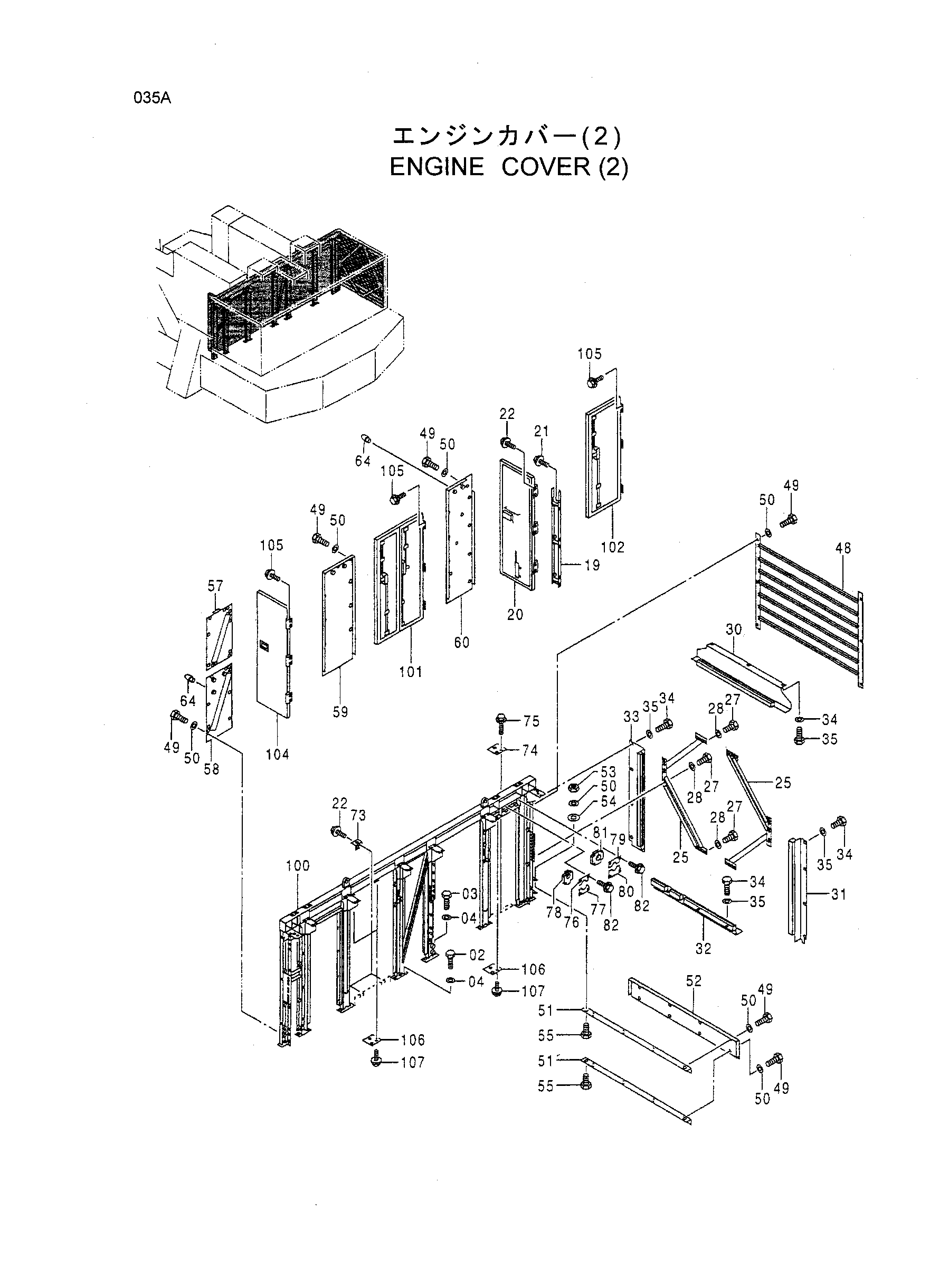

Заводская схема «Крышка двигателя (2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J901640 | Болт | 7 |
| 03 | J901650 | Болт | 9 |
| 04 | J222016 | Шайба | 16 |
| 19 | 4480601 | Балка | 1 |
| 20 | 4480602 | Дверь | 1 |
| 21 | J020820 | Болт с шайбой | 6 |
| 22 | J020825 | Болт с шайбой | 10 |
| 25 | 8076643 | Стойка | 2 |
| 27 | J921640 | Болт | 32 |
| 28 | 4087197 | Шайба | 32 |
| 30 | 4480607 | Крышка | 1 |
| 31 | 4480608 | Крышка | 1 |
| 32 | 4480609 | Крышка | 1 |
| 33 | 4480610 | Крышка | 1 |
| 34 | J901030 | Болт | 14 |
| 35 | 4486055 | Шайба | 14 |
| 48 | 8084609 | Решётка | 1 |
| 49 | J901025 | Болт | 57 |
| 50 | J222010 | Шайба | 61 |
| 51 | 4486737 | Кронштейн | 2 |
| 52 | 4480653 | Крышка | 1 |
| 53 | J950010 | Гайка | 4 |
| 54 | A590110 | Плоская шайба | 4 |
| 55 | J901030 | Болт | 4 |
| 57 | 4480659 | Крышка | 1 |
| 58 | 4480660 | Крышка | 1 |
| 59 | 4486618 | Крышка | 1 |
| 60 | 4480662 | Крышка | 1 |
| 64 | 4371411 | Ограничитель резиновый | 2 |
| 73 | 9752914 | Кронштейн | 2 |
| 74 | 4421324 | Пластина | 1 |
| 75 | J020830 | Болт с шайбой | 2 |
| 76 | 9758133 | Крышка | 1 |
| 77 | 9758134 | Крышка | 1 |
| 78 | 4467904 | Пластина резиновый | 1 |
| 79 | 9758135 | Крышка | 1 |
| 80 | 9758136 | Крышка | 1 |
| 81 | 4467905 | Пластина резиновый | 1 |
| 82 | J031035 | Болт с шайбой | 8 |
| 100 | 4480597 | Панель | 1 |
| 101 | 4459771 | Дверь | 1 |
| 102 | 4454765 | Дверь | 1 |
| 104 | 4480598 | Дверь | 1 |
| 105 | J020825 | Болт с шайбой | 16 |
| 106 | 4421324 | Пластина | 3 |
| 107 | J020830 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
