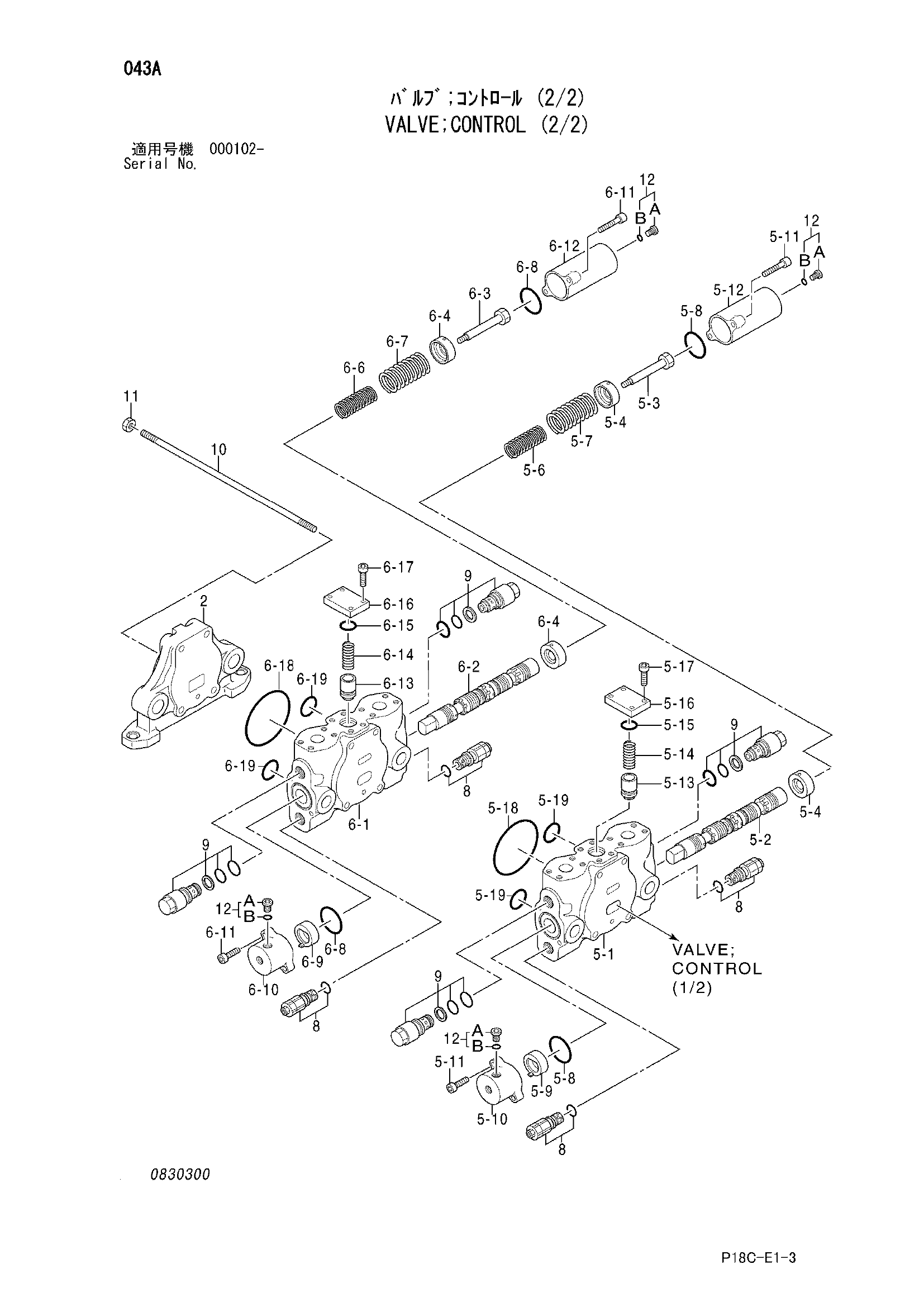

Гидрораспределитель (2/2) — HITACHI EX1900-5

Заводская схема «Гидрораспределитель (2/2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4474007	Гидрораспределитель (2/2)	1
2	0830701	Оутлет-сектион	1
5	0830301	Споол-сектион	1
5-3	0830607	Концевой	1
5-4	0830608	Седло пружины	2
5-6	0830609	Пружина	1
5-7	0830610	Пружина	1
5-8	4153540	Уплотнительное кольцо	2
5-9	0830611	Проставка	1
5-10	0830612	Колпачок	1
5-11	0731704	Болт с внутренним шестигранником	4
5-12	0830613	Колпачок	1
5-13	0830617	Тарельчатый клапан	1
5-14	0830618	Пружина	1
5-15	0830614	Уплотнительное кольцо	1
5-16	0830615	Пластина	1
5-17	0667714	Болт с внутренним шестигранником	4
5-18	0830603 замена: 0830624	Уплотнительное кольцо	1
5-18	0830624	Уплотнительное кольцо	1
5-19	0830602 замена: 0830623	Уплотнительное кольцо	2
5-19	0830623	Уплотнительное кольцо	2
6	0830706	Споол-сектион	1
6-3	0830607	Концевой	1
6-4	0830608	Седло пружины	2
6-6	0830707	Пружина	1
6-7	0830708	Пружина	1
6-8	4153540	Уплотнительное кольцо	2
6-9	0830611	Проставка	1
6-10	0830612	Колпачок	1
6-11	0731704	Болт с внутренним шестигранником	4
6-12	0830613	Колпачок	1
6-13	0830617	Тарельчатый клапан	1
6-14	0830618	Пружина	1
6-15	0830614	Уплотнительное кольцо	1
6-16	0830615	Пластина	1
6-17	0667714	Болт с внутренним шестигранником	4
6-18	0830603 замена: 0830624	Уплотнительное кольцо	1
6-18	0830624	Уплотнительное кольцо	1
6-19	0830602 замена: 0830623	Уплотнительное кольцо	2
6-19	0830623	Уплотнительное кольцо	2
8	0695006	Предохранительный клапан	4
9	0770403	Клапан	4
10	0830709	Шток TIE	4
11	0830620	Гайка	4
12	0695007	Пробка в сборе	4
12A	0695008	Пробка	1
12B	4509180	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
