Напорные трубопроводы — HITACHI EX1900-5

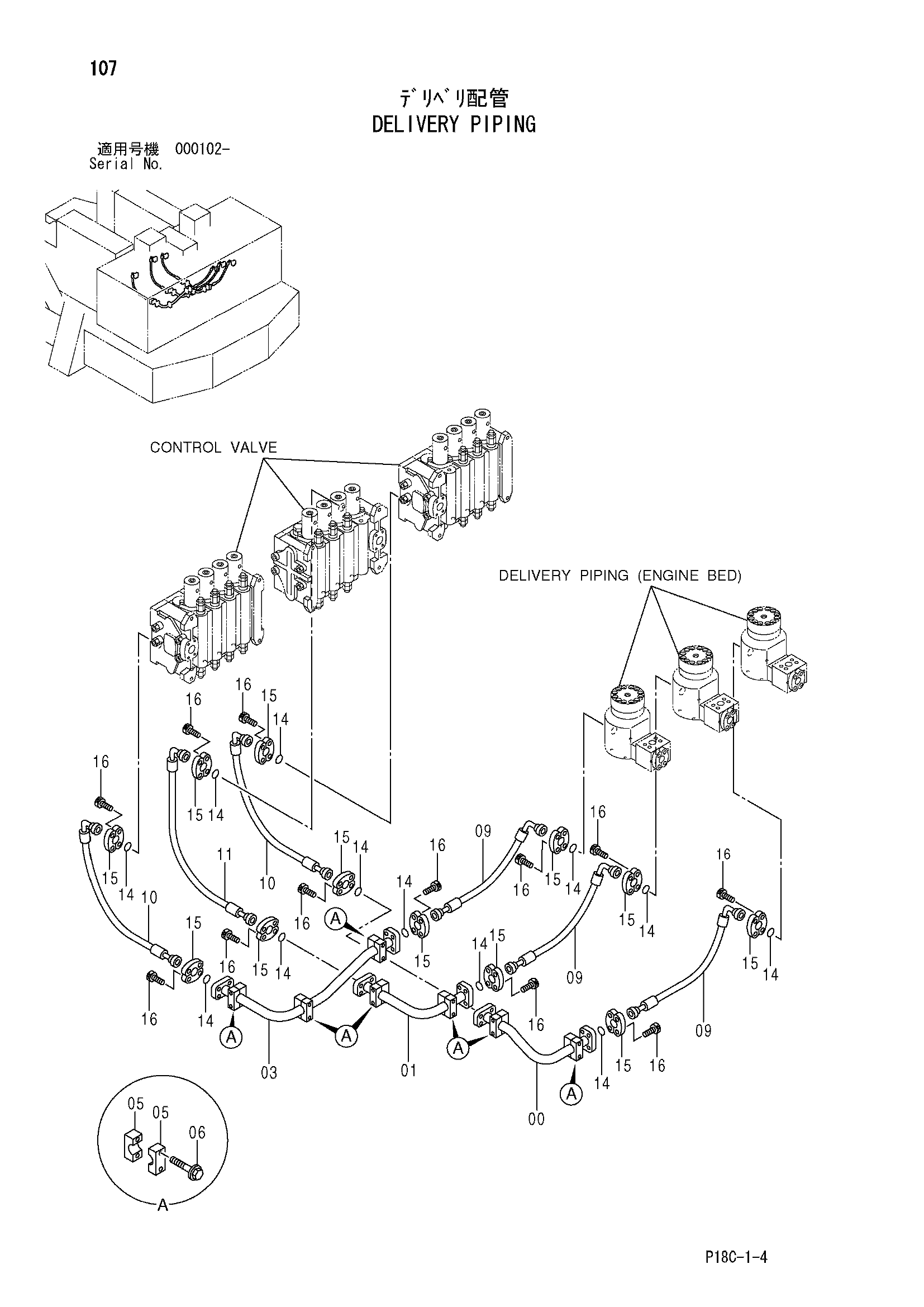

Заводская схема «Напорные трубопроводы» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9757119 | Трубка | 1 |
| 01 | 9757118 | Трубка | 1 |
| 03 | 8088683 | Трубка | 1 |
| 05 | 4342723 | Хомут трубки | 14 |
| 06 | J011295 | Болт с шайбой | 14 |
| 06 | J271295 замена: J901295 | Болт с шайбой | 14 |
| 09 | 4458841 | Шланг | 3 |
| 10 | 4306241 | Шланг | 2 |
| 11 | 4203179 | Шланг | 1 |
| 14 | 4292384 | Уплотнительное кольцо | 12 |
| 15 | 4075854 | Разъёмный фланец | 24 |
| 16 | M341650 | Болт с внутренним шестигранником | 48 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
