Поворот указатель уровня трубопроводы — HITACHI EX1900-5

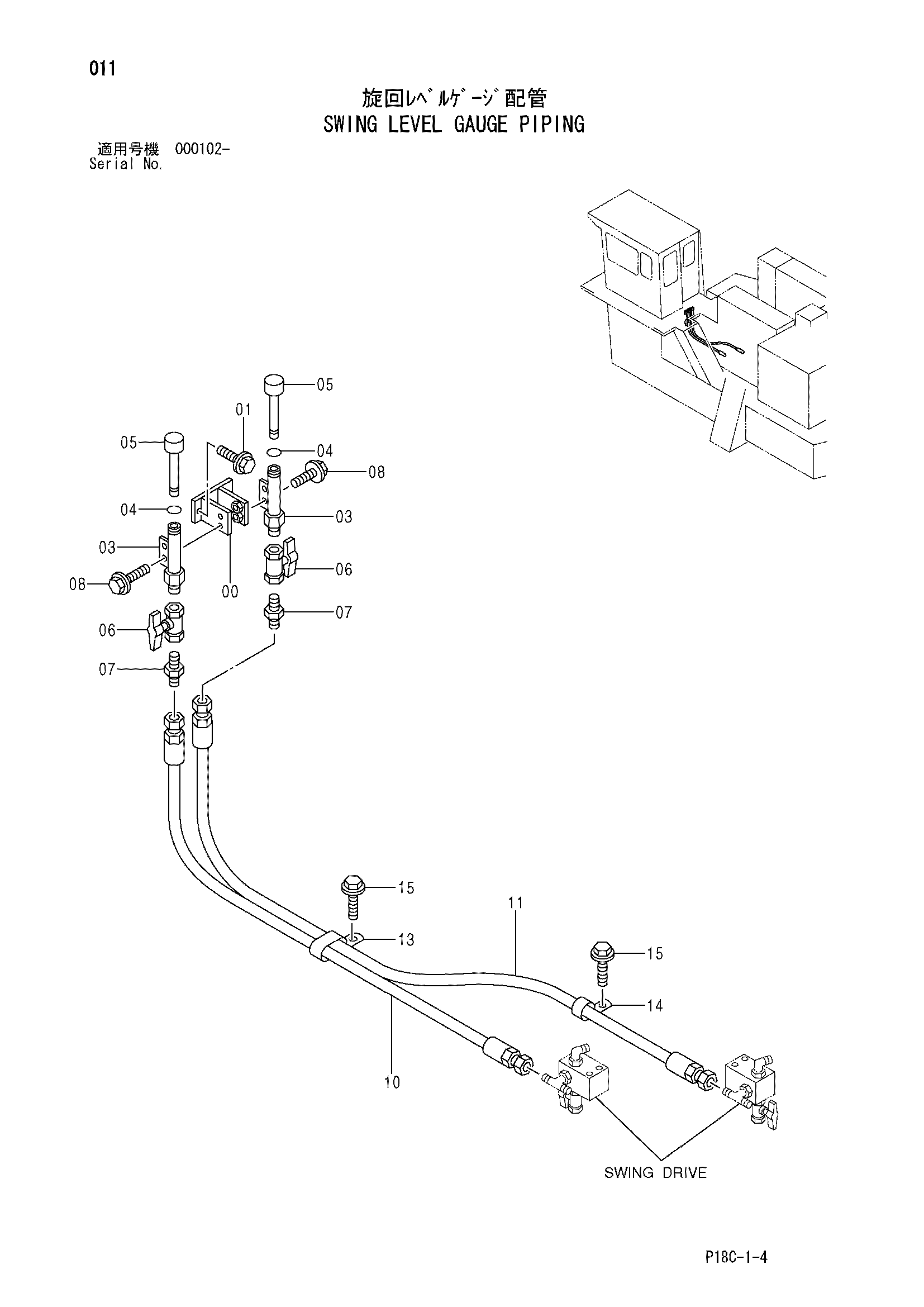

Заводская схема «Поворот указатель уровня трубопроводы» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8087228 | Кронштейн | 1 |
| 01 | J011025 | Болт с шайбой | 2 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 03 | 8064034 | Трубка | 2 |
| 04 | 955655 | Уплотнительное кольцо | 2 |
| 05 | 9745395 | Указатель уровня | 2 |
| 06 | 4203434 | Шаровой клапан | 2 |
| 07 | 4221278 | Адаптер | 2 |
| 08 | J011025 | Болт с шайбой | 4 |
| 08 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 10 | 4469433 | Шланг | 1 |
| 11 | 4469434 | Шланг | 1 |
| 13 | 4411911 | Зажим | 1 |
| 14 | 4192035 | Зажим | 1 |
| 15 | J021025 | Болт с шайбой | 2 |
| 15 | J271025 замена: J901025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
