Аккумулятор крышка — HITACHI EX1900-5

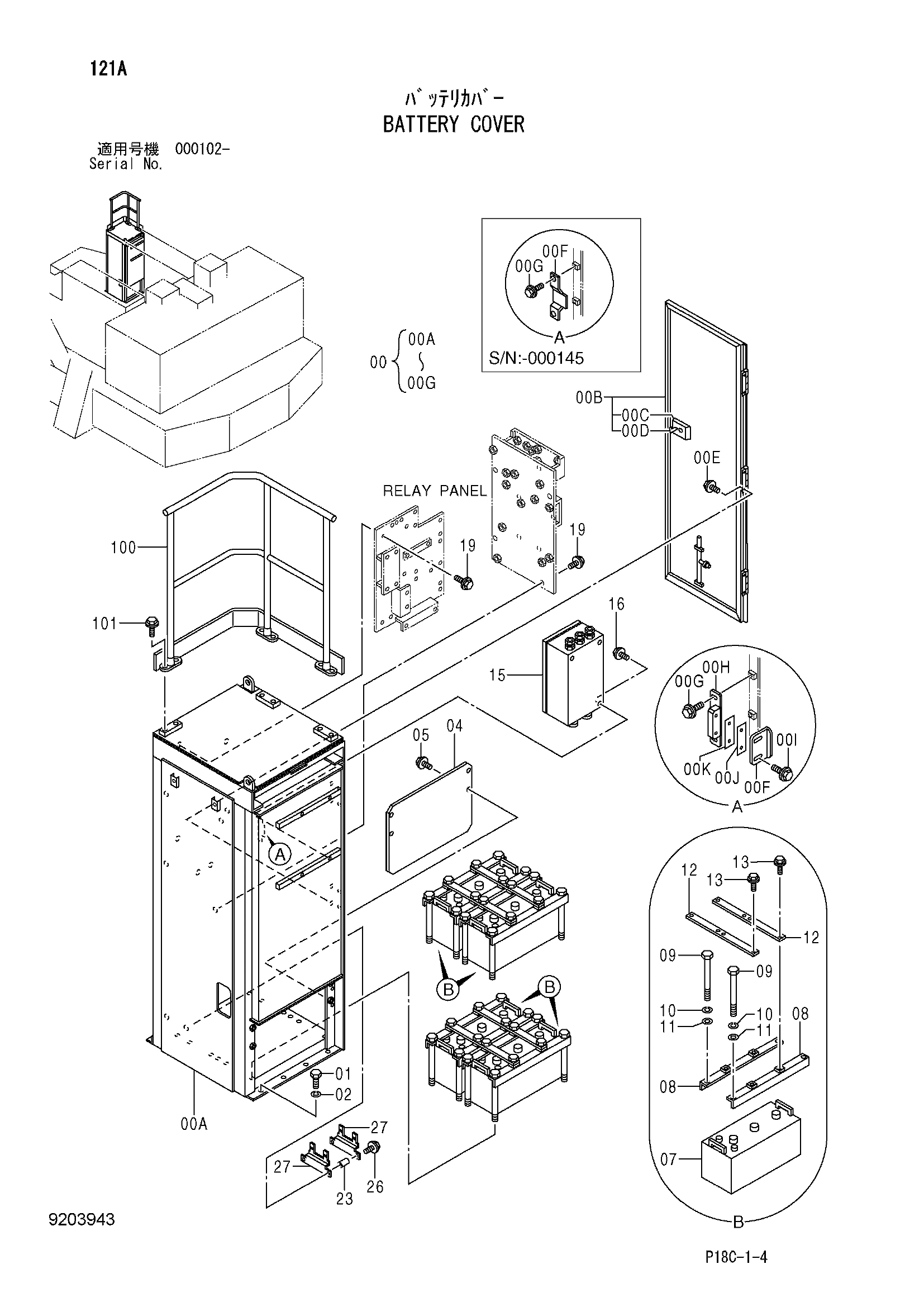

Заводская схема «Аккумулятор крышка» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9194128	Крышка в сборе	1
00A	5007441	Крышка	1
00B	4351067	Дверь	1
00C	4616963	Скальный (левый)	1
00D	4364651	Резиновая прокладка	1
00E	J020825	Болт с шайбой	6
00E	J260825 замена: J900825	Болт с шайбой	6
00F	9746544 замена: 4639522	Ограничитель	1
00F	4639522	Ограничитель	1
00G	J020816	Болт с шайбой	2
00G	J260816 замена: J900816	Болт с шайбой	2
00H	9764679	Кронштейн	1
00I	J260830	Болт с шайбой	2
00IA	J900830	Болт	1
00IB	A590108	Плоская шайба	1
00J	4639523	Регулировочная шайба 1.6mm	3
00K	4639524	Регулировочная шайба 3.2mm	1
01	J901435	Болт	8
02	A590914	Пружинная шайба	8
04	4446830	Крышка	1
05	J031030	Болт с шайбой	4
05	J281030 замена: J901030	Болт с шайбой	4
07	4192421	Аккумулятор	4
08	9753366	Держатель	8
09	4314067	Болт	16
10	A590910	Пружинная шайба	16
11	A590110	Плоская шайба	16
12	4456088	Кронштейн	4
13	J021020	Болт с шайбой	16
13	J271020 замена: J901020	Болт с шайбой	16
15	4431273	Короб выключатель	1
16	J021025	Болт с шайбой	4
16	J271025 замена: J901025	Болт с шайбой	4
16	J271020	Болт с шайбой	4
16A	J901020	Болт	1
16B	J222010	Шайба	1
19	J021025	Болт с шайбой	8
19	J271025 замена: J901025	Болт с шайбой	8
23	4198621	Трубка	2
26	J020855	Болт с шайбой	2
26	J260855 замена: J900855	Болт с шайбой	2
27	4297280	Кронштейн	2
100	8084404	Поручень	1
101	J021230	Болт с шайбой	6
101	J271230 замена: J901230	Болт с шайбой	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
