Пилотные гидролинии (поворот, ход) — HITACHI EX1900-5

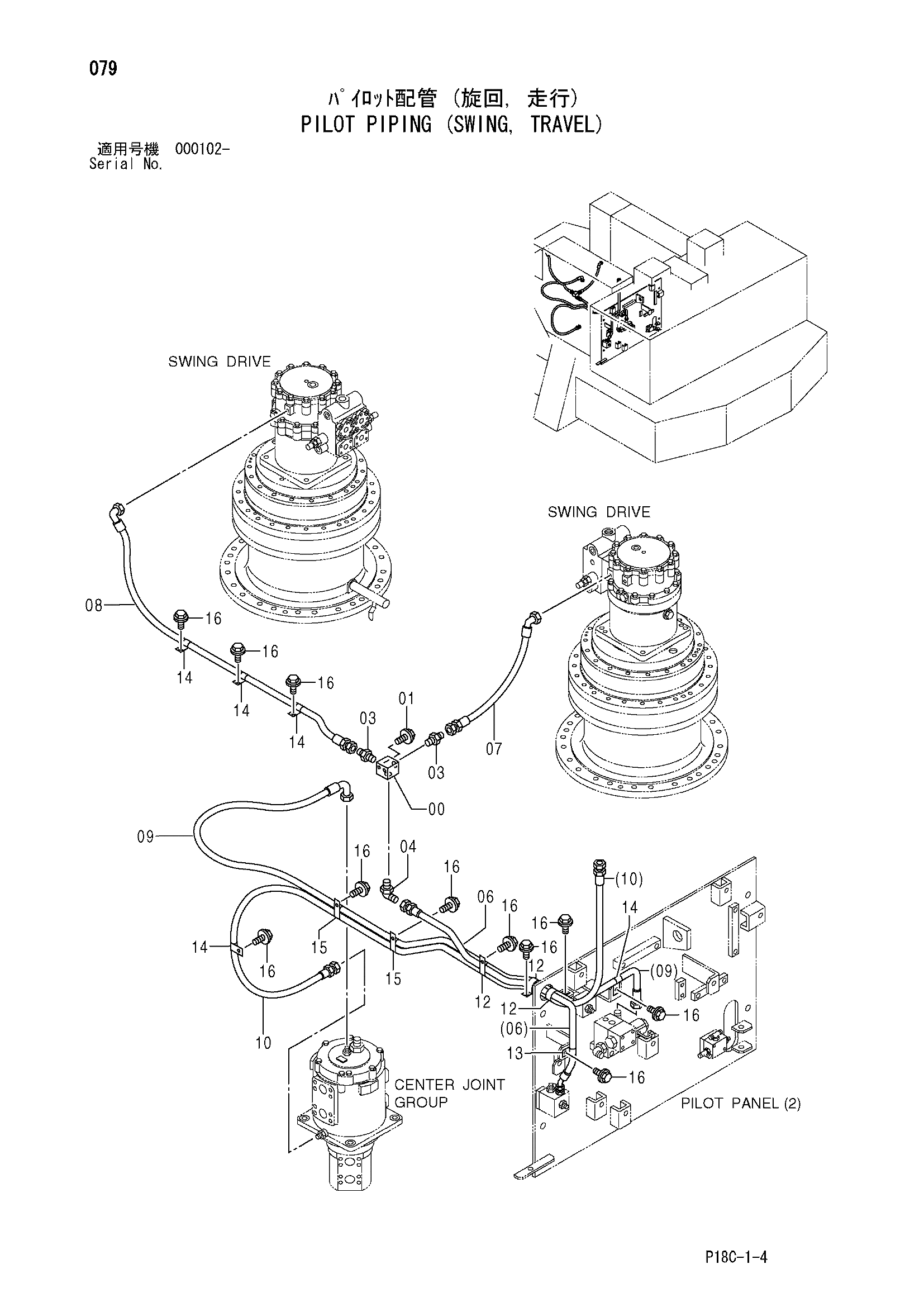

Заводская схема «Пилотные гидролинии (поворот, ход)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4352952 | Блок | 1 |
| 01 | J011065 | Болт с шайбой | 2 |
| 01 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 03 | A852122 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852323 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4402629 | Шланг | 1 |
| 07 | 4362751 | Шланг | 1 |
| 08 | 4313259 | Шланг | 1 |
| 09 | 4218030 | Шланг | 1 |
| 10 | 4269824 | Шланг | 1 |
| 12 | 4190264 | Зажим | 3 |
| 13 | 4190273 | Зажим | 1 |
| 14 | 4190272 | Зажим | 5 |
| 15 | 4208479 | Зажим | 2 |
| 16 | J021025 | Болт с шайбой | 11 |
| 16 | J271025 замена: J901025 | Болт с шайбой | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
