Дренажные трубопроводы (двигатель платформа) — HITACHI EX1900-5

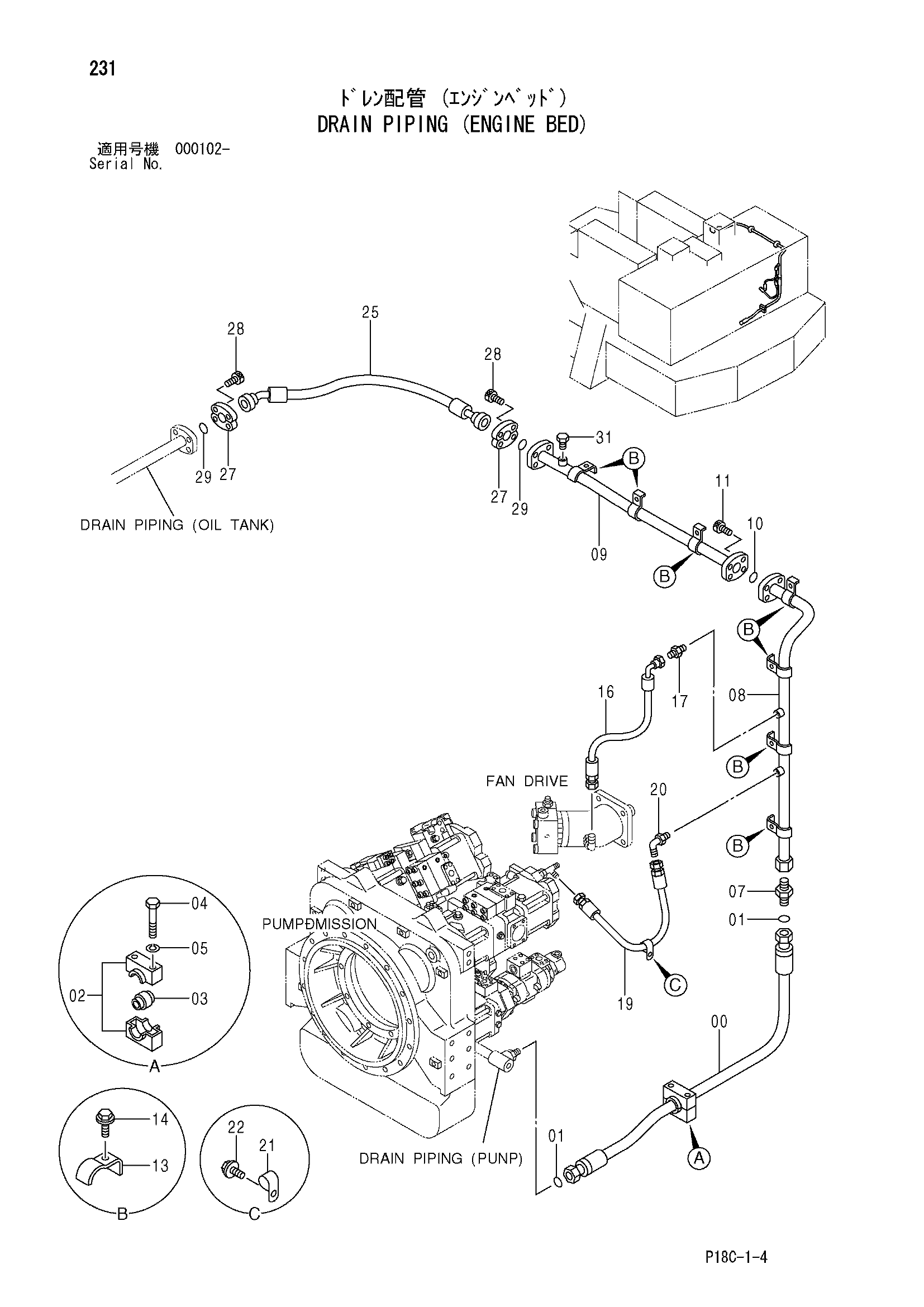

Заводская схема «Дренажные трубопроводы (двигатель платформа)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457570 | Шланг | 1 |
| 01 | 4187329 | Уплотнительное кольцо | 2 |
| 02 | 4186032 | Хомут | 1 |
| 03 | 4402105 | Втулка | 1 |
| 04 | J901004 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 07 | A853100 | Адаптер | 1 |
| 07A | 970860 | Уплотнительное кольцо | 1 |
| 08 | 8084724 | Трубка | 1 |
| 09 | 8084764 | Трубка | 1 |
| 10 | 4153534 | Уплотнительное кольцо | 1 |
| 11 | M341240 | Болт с внутренним шестигранником | 4 |
| 13 | 4053698 | Хомут трубки | 7 |
| 14 | J011270 | Болт с шайбой | 7 |
| 14 | J271270 замена: J901270 | Болт с шайбой | 7 |
| 16 | 4458117 | Шланг | 1 |
| 17 | A852144 | Адаптер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4214408 | Шланг | 1 |
| 20 | A852333 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4190275 | Зажим | 1 |
| 22 | J021025 | Болт с шайбой | 1 |
| 22 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 25 | 4458118 | Шланг | 1 |
| 27 | 4154614 | Разъёмный фланец | 4 |
| 28 | M341240 | Болт с внутренним шестигранником | 8 |
| 29 | 4292383 | Уплотнительное кольцо | 2 |
| 31 | A885006 | Пробка | 1 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
