Ковш детали — HITACHI EX1900-5

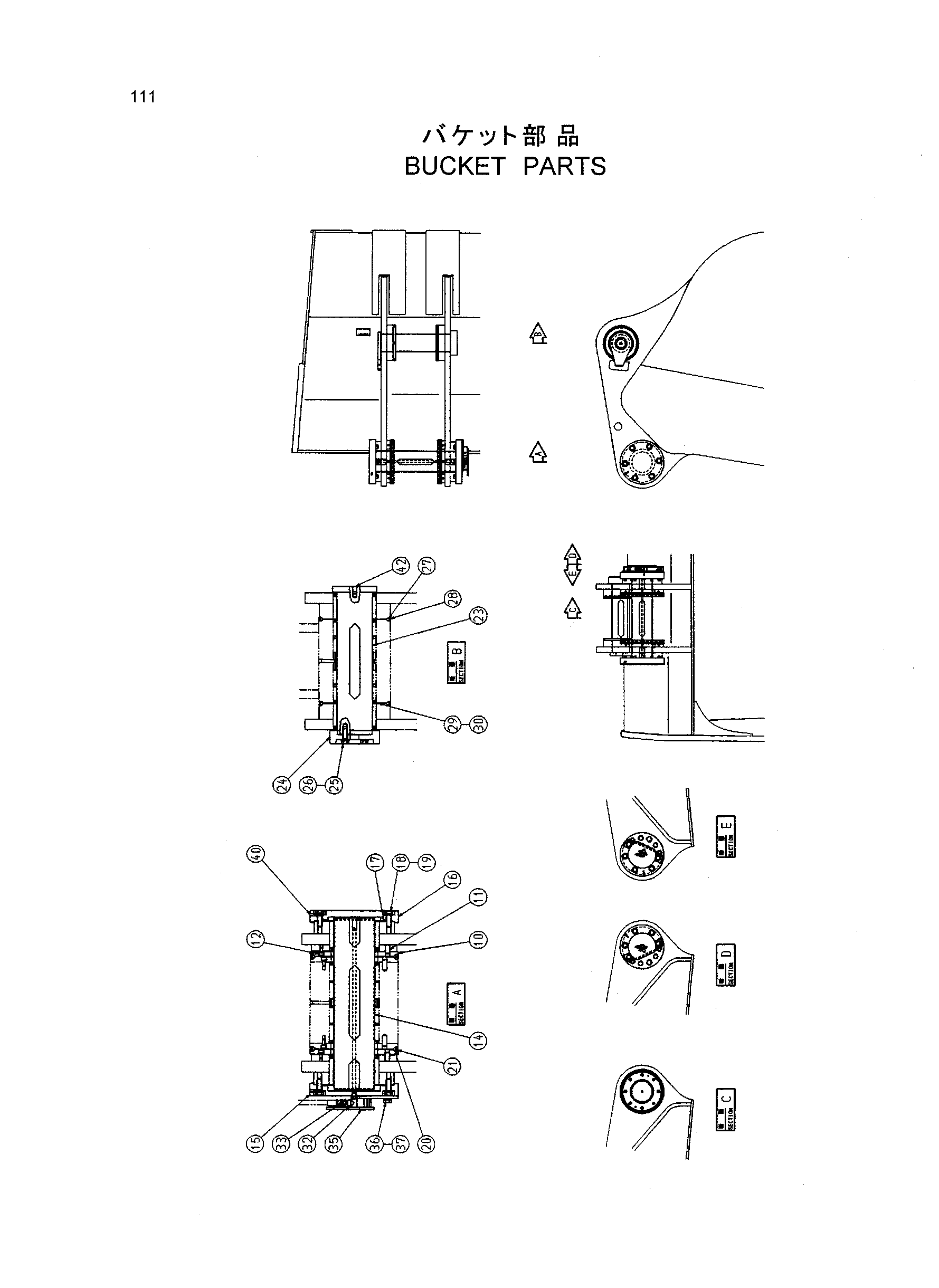

Заводская схема «Ковш детали» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 3092759 | Упорная пластина | 4 |
| 11 | J401632 | Установочный штифт | 16 |
| 12 | 4159724 | Болт с внутренним шестигранником | 16 |
| 14 | 3092016 | Палец | 2 |
| 15 | 3092115 | Крышка | 2 |
| 16 | 3092116 | Крышка | 2 |
| 17 | A811210 | Уплотнительное кольцо | 4 |
| 18 | J901640 | Болт | 24 |
| 19 | A590916 | Пружинная шайба | 24 |
| 20 | 4136522 | Уплотнительное кольцо | 4 |
| 21 | 4454648 | Кольцо | 4 |
| 23 | 8084168 | Палец | 2 |
| 24 | 4393382 | Ограничитель | 2 |
| 25 | J901645 | Болт | 6 |
| 26 | A590916 | Пружинная шайба | 6 |
| 27 | 4102704 | Уплотнительное кольцо | 4 |
| 28 | 4102702 | Кольцо | 4 |
| 29 | 4199997 | Регулировочная шайба | 2 |
| 30 | 4199998 | Регулировочная шайба | 2 |
| 32 | 4303480 | Соединение свивел | 2 |
| 33 | 4154651 | Адаптер | 2 |
| 35 | 8084249 | Защитный кожух | 2 |
| 36 | J901635 | Болт | 8 |
| 37 | A590916 | Пружинная шайба | 8 |
| 40 | 494465 | Колпачок | 4 |
| 42 | 428028 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
