Пилотный панель (2)(экскаватор) — HITACHI EX1900-5

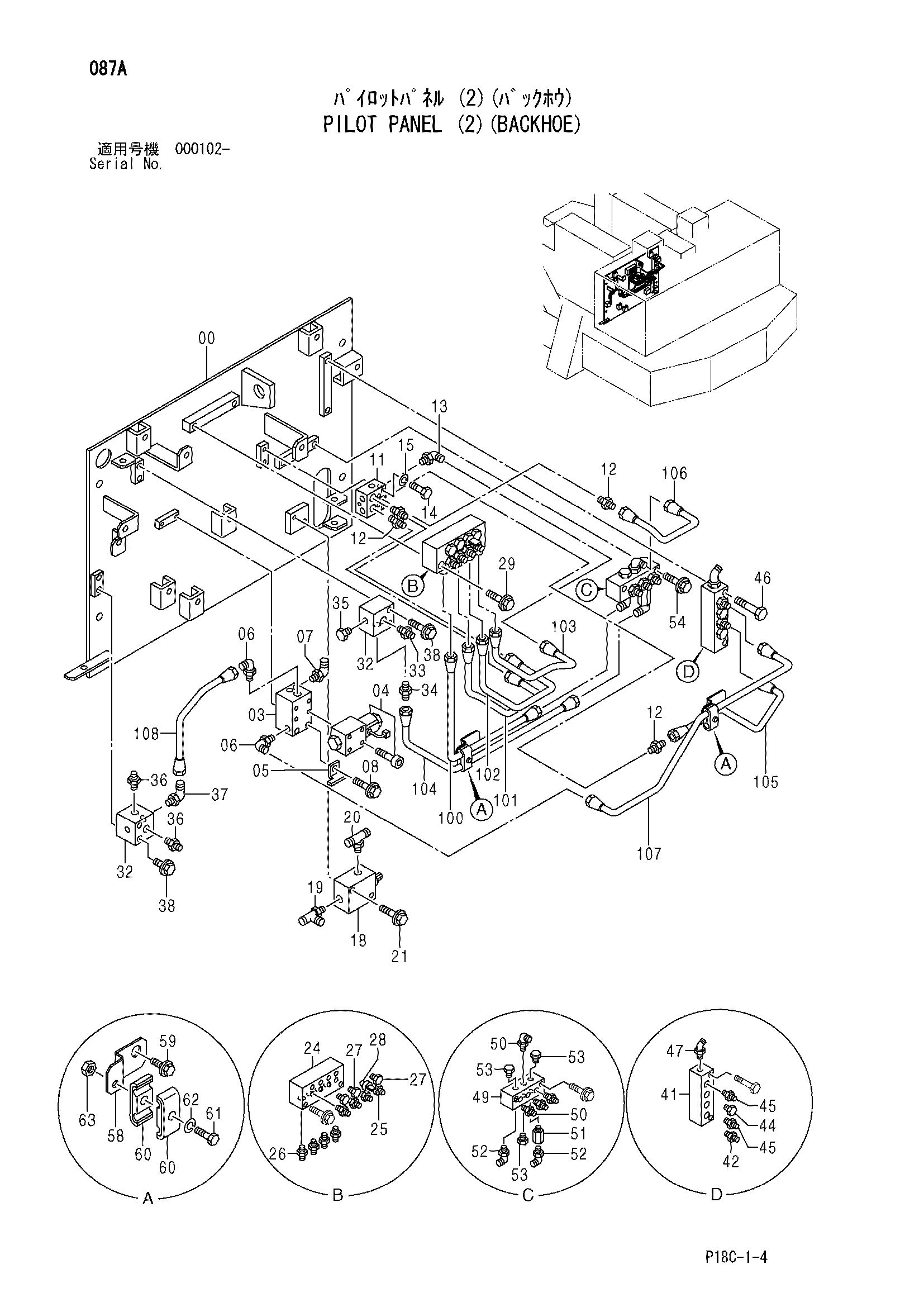

Заводская схема «Пилотный панель (2)(экскаватор)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040827 | Опора | 1 |
| 03 | 4365910 | Клапан | 1 |
| 04 | 4358791 замена: 4724329 | Электромагнитный клапан | 1 |
| 05 | 4336875 | Кронштейн | 1 |
| 06 | 4293950 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852322 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | J011075 | Болт с шайбой | 2 |
| 08 | J271075 замена: J901075 | Болт с шайбой | 2 |
| 11 | 4185740 | Челночный клапан | 1 |
| 12 | 4255304 | Штуцер трубки | 4 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4293950 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | J900660 | Болт | 2 |
| 15 | A590906 | Пружинная шайба | 2 |
| 18 | 4348178 | Предохранительный клапан | 1 |
| 19 | 4347750 | Тройник | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4346016 | Тройник | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | J010865 | Болт с шайбой | 2 |
| 21 | J260865 замена: J900865 | Болт с шайбой | 2 |
| 24 | 4460354 | Коллектор | 1 |
| 25 | A852122 | Адаптер | 4 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4255304 | Штуцер трубки | 4 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A885002 | Пробка | 3 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4436535 | Датчик давления | 1 |
| 29 | J011065 | Болт с шайбой | 2 |
| 29 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 32 | 4352952 | Блок | 2 |
| 33 | A852122 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4255304 | Штуцер трубки | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | A885002 | Пробка | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852123 | Адаптер | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4293950 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | J011065 | Болт с шайбой | 4 |
| 38 | J271065 замена: J901065 | Болт с шайбой | 4 |
| 41 | 4343969 | Коллектор | 1 |
| 42 | A852133 | Адаптер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | A885003 | Пробка | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | A885002 | Пробка | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4255304 | Штуцер трубки | 2 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | J011065 | Болт с шайбой | 2 |
| 46 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 47 | A852233 | Угловой штуцер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4458199 | Коллектор | 1 |
| 50 | A852122 | Адаптер | 3 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4202564 | Адаптер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4293950 | Угловой штуцер | 3 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | A885002 | Пробка | 3 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | J011065 | Болт с шайбой | 2 |
| 54 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 58 | 9746494 замена: 4399189 | Кронштейн | 2 |
| 58 | 4399189 | Кронштейн | 2 |
| 59 | J011025 | Болт с шайбой | 2 |
| 59 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 60 | 4344320 | Хомут | 4 |
| 61 | J900630 | Болт | 2 |
| 62 | A590906 | Пружинная шайба | 2 |
| 63 | M500605 | Гайка | 2 |
| 100 | 4459062 | Трубка | 1 |
| 101 | 4459063 | Трубка | 1 |
| 102 | 4459064 | Трубка | 1 |
| 103 | 4459065 | Трубка | 1 |
| 104 | 4459066 | Трубка | 1 |
| 105 | 4459067 | Трубка | 1 |
| 106 | 4459068 | Трубка | 1 |
| 107 | 4459069 | Трубка | 1 |
| 108 | 4459070 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
