Генератор общий — HITACHI EX1900-5

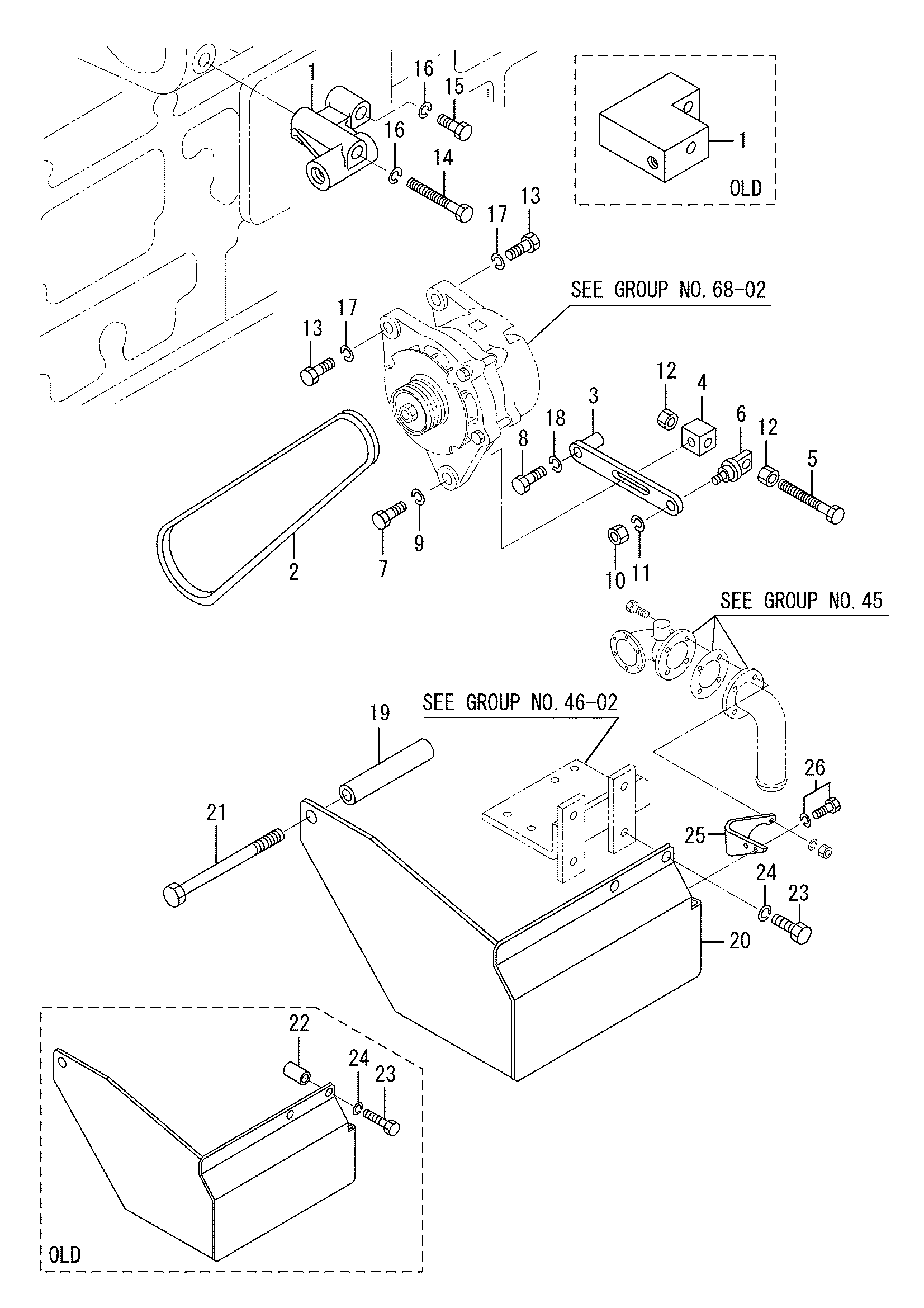

Заводская схема «Генератор общий» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3266802600 | Кронштейн | 1 |
| 1 | H3266822600 | Кронштейн | 1 |
| 2 | H3266805100 | В-белт, генератор | 1 |
| 3 | H3266813200 | Пластина, регулировочный | 1 |
| 4 | H3266803300 | Босс, генератор | 1 |
| 5 | H35A4805100 | Болт, тенсион | 1 |
| 6 | H3756807400 | Бобышка | 1 |
| 7 | HF103514050 | Болт | 1 |
| 8 | HF103514075 | Болт | 1 |
| 9 | HF251514000 | Пружинная шайба | 1 |
| 10 | HF230016000 | Гайка, блокировка | 1 |
| 11 | HF251516000 | Пружинная шайба | 1 |
| 12 | HF232014000 | Гайка, JAM | 2 |
| 13 | HF103514050 | Болт | 2 |
| 14 | H0597910135 | Болт | 1 |
| 15 | HF115510065 | Болт | 1 |
| 16 | HF251510000 | Пружинная шайба | 2 |
| 17 | HF251514000 | Пружинная шайба | 2 |
| 18 | HF251514000 | Пружинная шайба | 1 |
| 19 | H3266806200 | Проставка | 1 |
| 20 | H3266816100 | Крышка | 1 |
| 21 | H0597912160 | Болт | 1 |
| 22 | H3262501800 | Проставка | 2 |
| 23 | HF103510055 | Болт | 2 |
| 23 | HF103510020 | Болт | 2 |
| 24 | HF251510000 | Пружинная шайба | 2 |
| 25 | H3266806400 | Стойка | 1 |
| 26 | HF200510025 | Болт, W/шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
