Радиатор в сборе — HITACHI EX1900-5

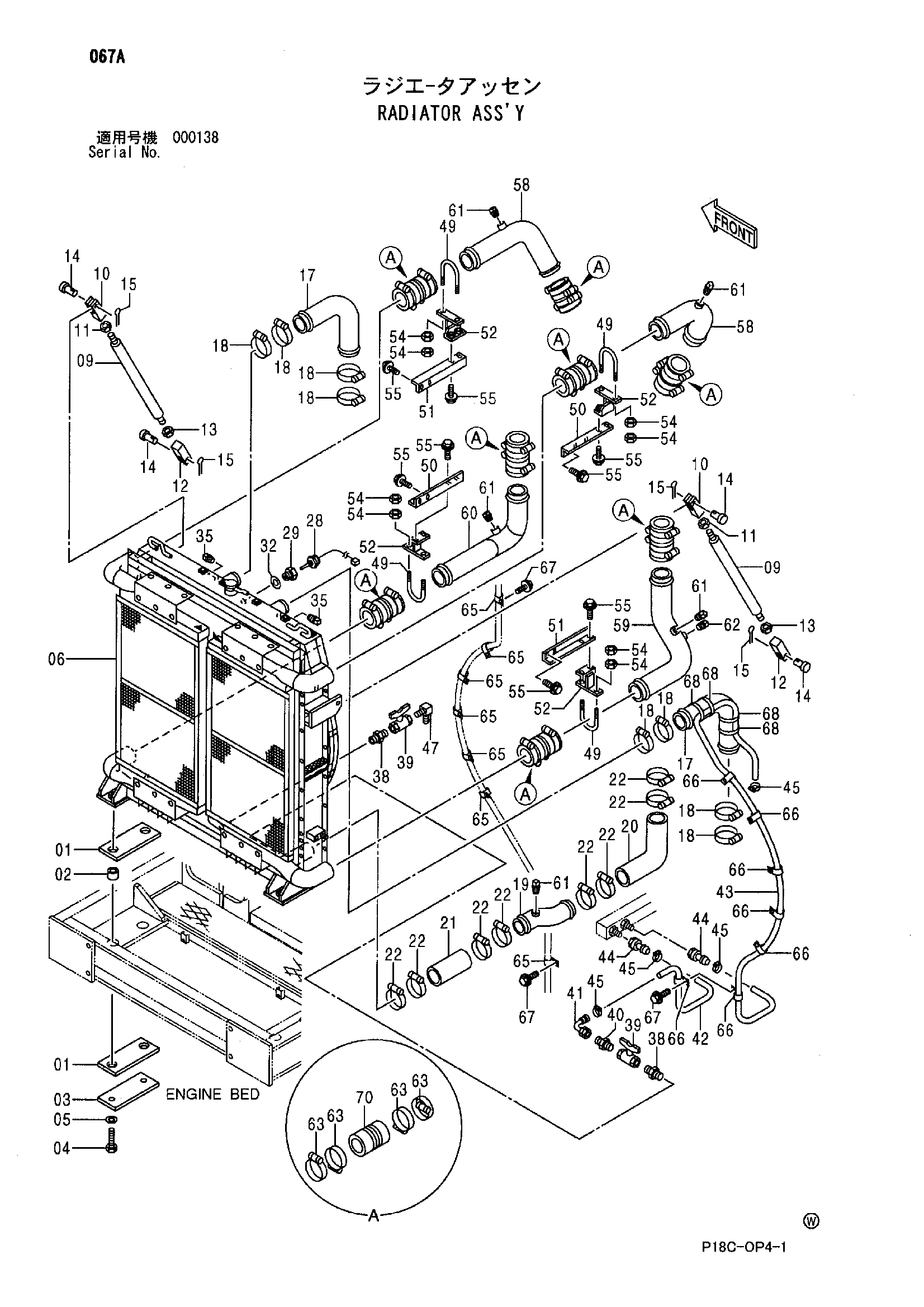

Заводская схема «Радиатор в сборе» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4447544	Пластина резиновый	4
02	4187250	Проставка	4
03	4447543	Пластина	2
04	J932711	Болт	4
05	4085857	Шайба	4
06	4487835	Радиатор	1
09	8035156	Стойка	2
10	3035095	Концевой вилка	2
11	J951024	Гайка	2
12	3035096	Концевой вилка	2
13	J956024	Гайка L	2
14	4085833	Палец	4
15	A765036	Шплинт	4
17	4446156	Резиновый шланг	2
18	4285233	Хомут шланга	8
19	9756563	Трубка	1
20	4446157	Водяной шланг	1
21	4446226	Водяной шланг	1
22	4263766	Хомут шланга	8
28	4614098	Выключатель уровень	1
29	4615801	Переходник	1
32	4433439	Уплотнительная шайба	1
35	94-2023	Пробка	2
38	94-1703	Адаптер	2
39	4203435	Шаровой клапан	2
40	4435345	Адаптер	1
41	4356914	Адаптер	1
42	4358630	Шланг	1
43	4358631	Шланг	1
44	4356911	Адаптер	2
45	4514699	Хомут шланга	4
47	4154658	Угловой штуцер	1
49	4461587	U-образный болт	4
50	4467220	Кронштейн	2
51	4467219	Кронштейн	2
52	8086663	Кронштейн	4
54	J950010	Гайка	16
55	J271025	Болт с шайбой	16
55A	J901025	Болт	1
55B	J222010	Шайба	1
58	8084845	Трубка	2
59	8084846	Трубка	1
60	8084847	Трубка	1
61	94-2022	Пробка	5
62	94-2025	Пробка	1
63	4282488	Хомут шланга	32
65	4190275	Зажим	7
66	4190263	Зажим	7
67	J271020	Болт с шайбой	3
67A	J901020	Болт	1
67B	J222010	Шайба	1
68	4121859	Ленточный зажим	4
70	4485508	Резиновый шланг	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
