Остановка система — HITACHI EX1900-5

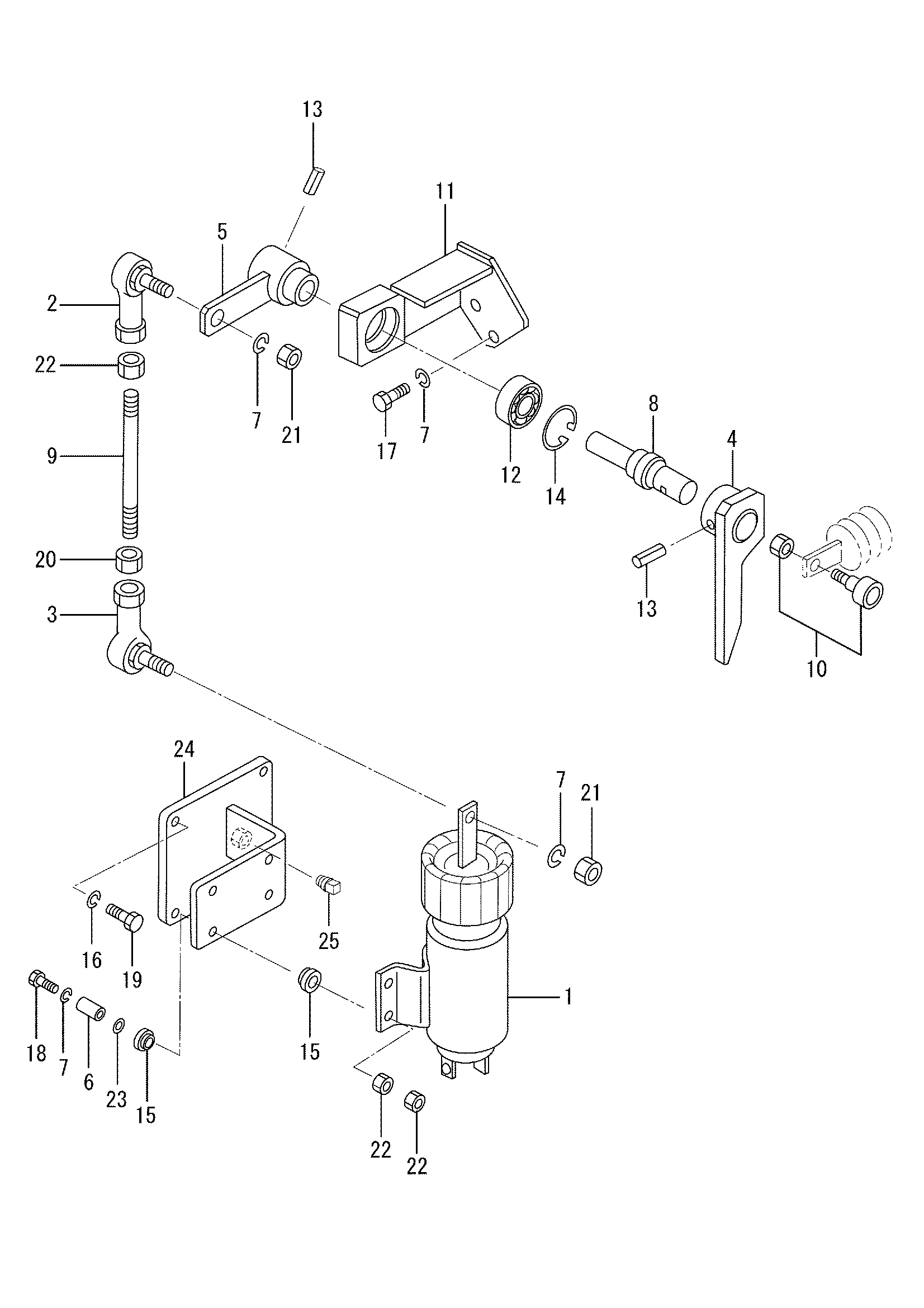

Заводская схема «Остановка система» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3268700500 | Электромагнитный, остановка | 1 |
| 2 | H35A6158300 | Соединение, шарик | 1 |
| 3 | H35A6158400 | Соединение, шарик | 1 |
| 4 | H4568634700 | Рычаг | 1 |
| 5 | H4568634800 | Рычаг | 1 |
| 6 | H4750036700 | Проставка | 4 |
| 7 | HF251506000 | Пружинная шайба | 6 |
| 8 | H4569030400 | Вал | 1 |
| 9 | H0590206070 | Шток | 1 |
| 10 | H4529820800 | Фолловер | 1 |
| 11 | H4568634900 | Опора | 1 |
| 11 | H3268708200 | Кронштейн | 1 |
| 12 | H3756300900 | Подшипник, шарик | 1 |
| 12 | H3756310900 | Подшипник, шарик | 1 |
| 13 | HF285004025 | Палец, пружина | 2 |
| 14 | HF320203200 | Кольцо, стопорный | 1 |
| 15 | H4750034100 | Амортизатор, резиновый | 8 |
| 16 | HF251510000 | Пружинная шайба | 4 |
| 17 | HF103506016 | Болт | 2 |
| 18 | HF103506040 | Болт | 4 |
| 19 | HF115510030 | Болт | 4 |
| 20 | H0941300600 | Гайка, блокировка | 1 |
| 21 | H0563400610 | Гайка, селф локкинг | 2 |
| 22 | HF232006000 | Гайка, JAM | 9 |
| 23 | H0830206000 | Шайба | 4 |
| 24 | H4568952101 | Крышка | 1 |
| 25 | HF500617000 | Пробка, таперед | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
