Быстрый заправка трубопроводы (механизм поворота) — HITACHI EX1900-5

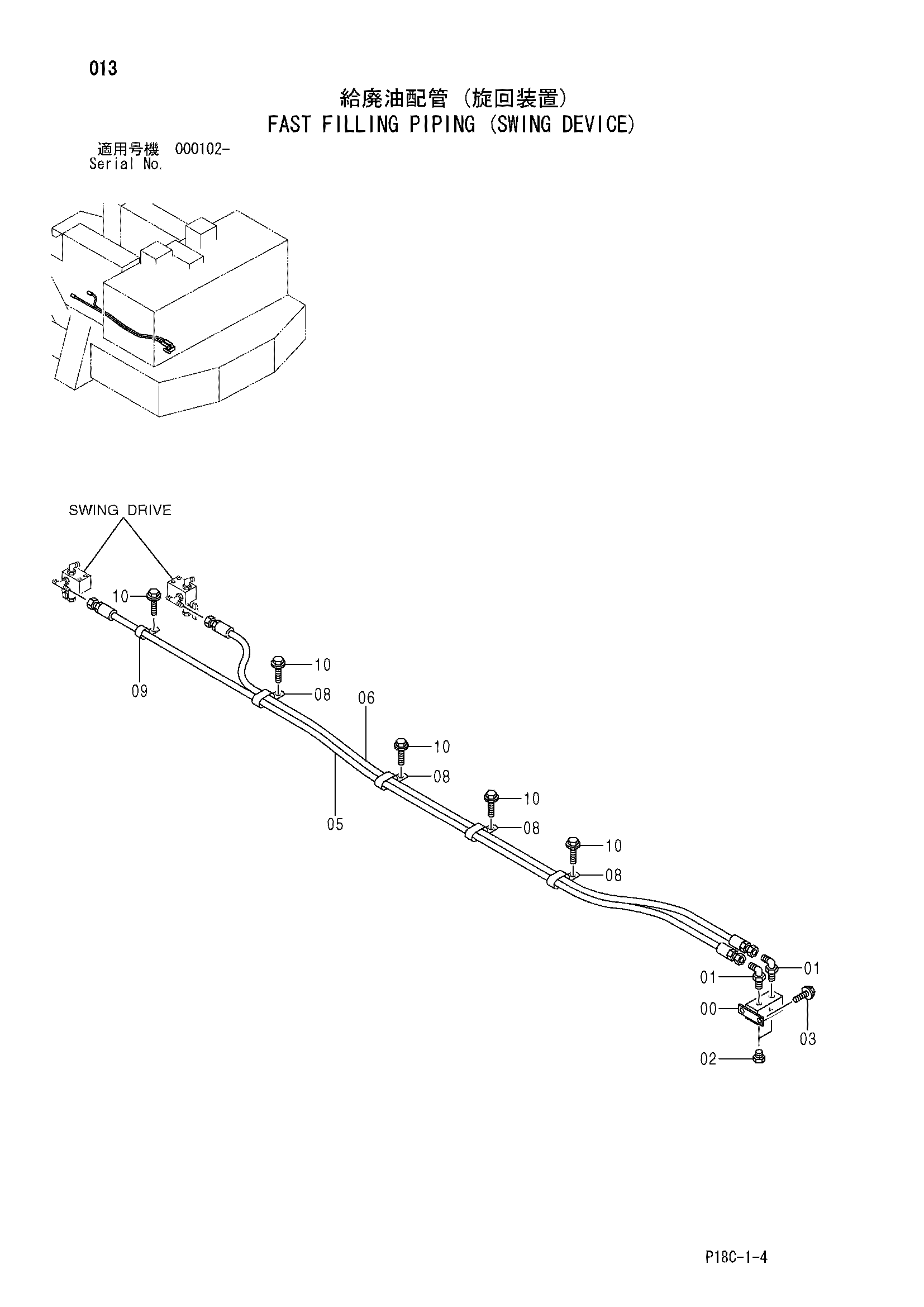

Заводская схема «Быстрый заправка трубопроводы (механизм поворота)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8087216 | Блок | 1 |
| 01 | A852366 | Угловой штуцер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4505388 | Пробка | 2 |
| 03 | J011025 | Болт с шайбой | 2 |
| 03 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 05 | 4469483 | Шланг | 1 |
| 06 | 4469484 | Шланг | 1 |
| 08 | 4411911 | Зажим | 4 |
| 09 | 4192035 | Зажим | 1 |
| 10 | J021025 | Болт с шайбой | 5 |
| 10 | J271025 замена: J901025 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
