Стартер(24V-11KW) — HITACHI EX1900-5

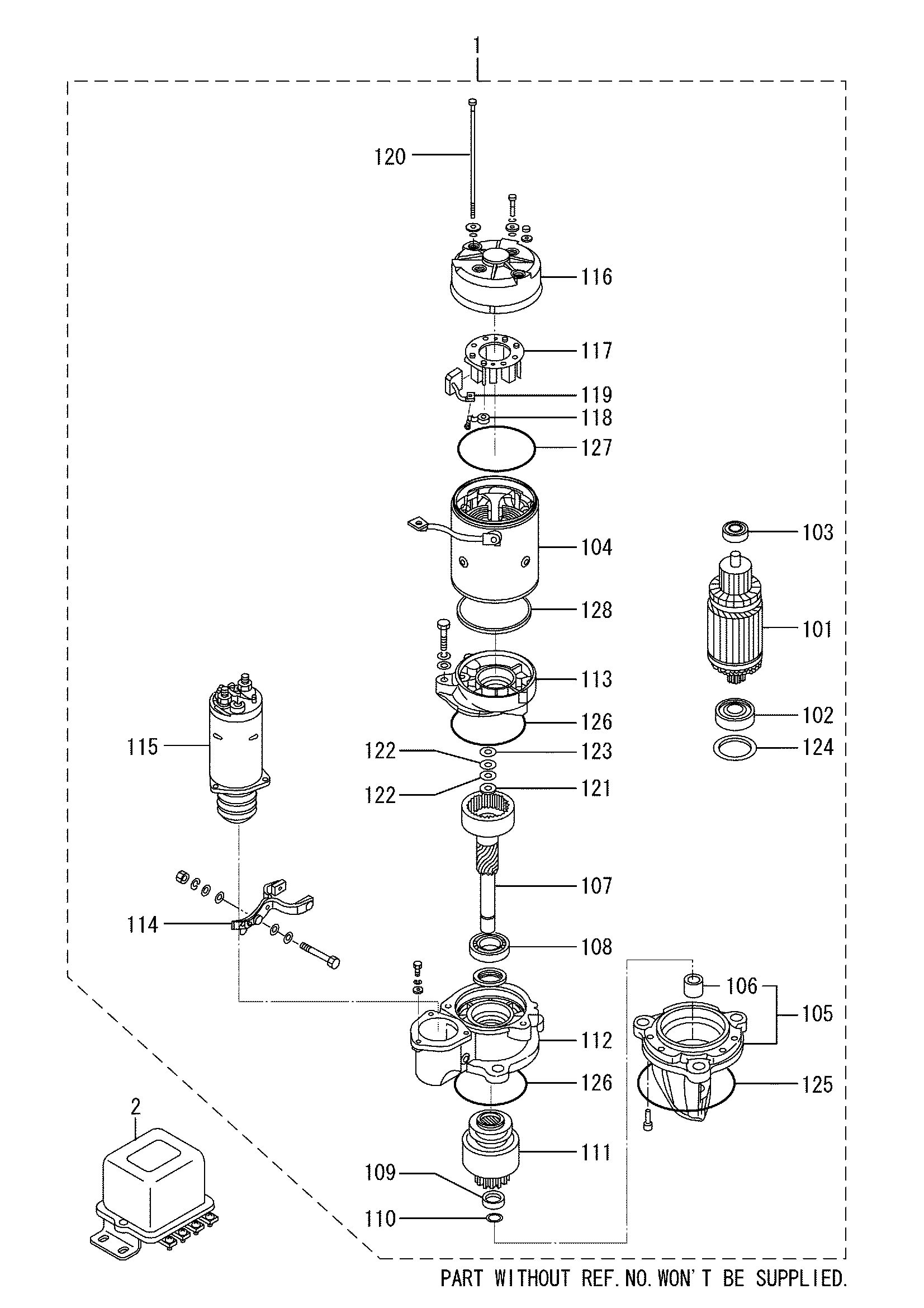

Заводская схема «Стартер(24V-11KW)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3266601200	Стартер, 11KW	2
1	H3266611200	Стартер, 11KW	2
1-01	H0231000261	Арматуре	2
1-02	H1045662057	Подшипник, шарик	2
1-03	H1045662007	Подшипник, шарик	2
1-04	H0232000600	Вилка в сборе	2
1-05	H0233101710	Кронштейн, передний	2
1-06	H7233510080	Металлический	2
1-07	H1231110161	Вал	2
1-08	H0092010850	Подшипник, шарик	2
1-09	H1231810020	Ограничитель, ведущая шестерня	2
1-10	H1239140020	Кольцо, зажим	2
1-11	H0235000890	Муфта в сборе	2
1-12	H0236000440	Кронштейн в сборе	2
1-12	H0236000441	Кронштейн в сборе	2
1-13	H0236110720	Кронштейн, центральный	2
1-14	H1233200190	Рычаг, схифт	2
1-14	H7233200120	Рычаг, схифт	2
1-15	H0471004370	Выключатель в сборе	2
1-15	H0471005180	Выключатель в сборе	2
1-16	H0237110500	Кронштейн, задний	2
1-17	H0237500340	Держатель, щётка	2
1-17	H7237500150	Держатель, щётка	2
1-18	H1239130040	Пружина, щётка	8
1-19	H0237400351	Щётка	8
1-20	H0090014460	Болт	4
1-21	H1239210130	Шайба	2
1-22	H1239210140	Шайба	4
1-23	H1239410040	Шайба, инсулате	2
1-24	H0090570110	Шайба	2
1-25	H0550720950	Уплотнительное кольцо	2
1-25	H1092110480	Уплотнительное кольцо	2
1-26	H1092110480	Уплотнительное кольцо	4
1-27	H1092111120	Уплотнительное кольцо	2
1-28	H1239510050	Уплотнительное кольцо	2
2	H0432240010	Реле, защитный	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
