Погрузчик ковш 8.8m3 (1/2) — HITACHI EX1900-5

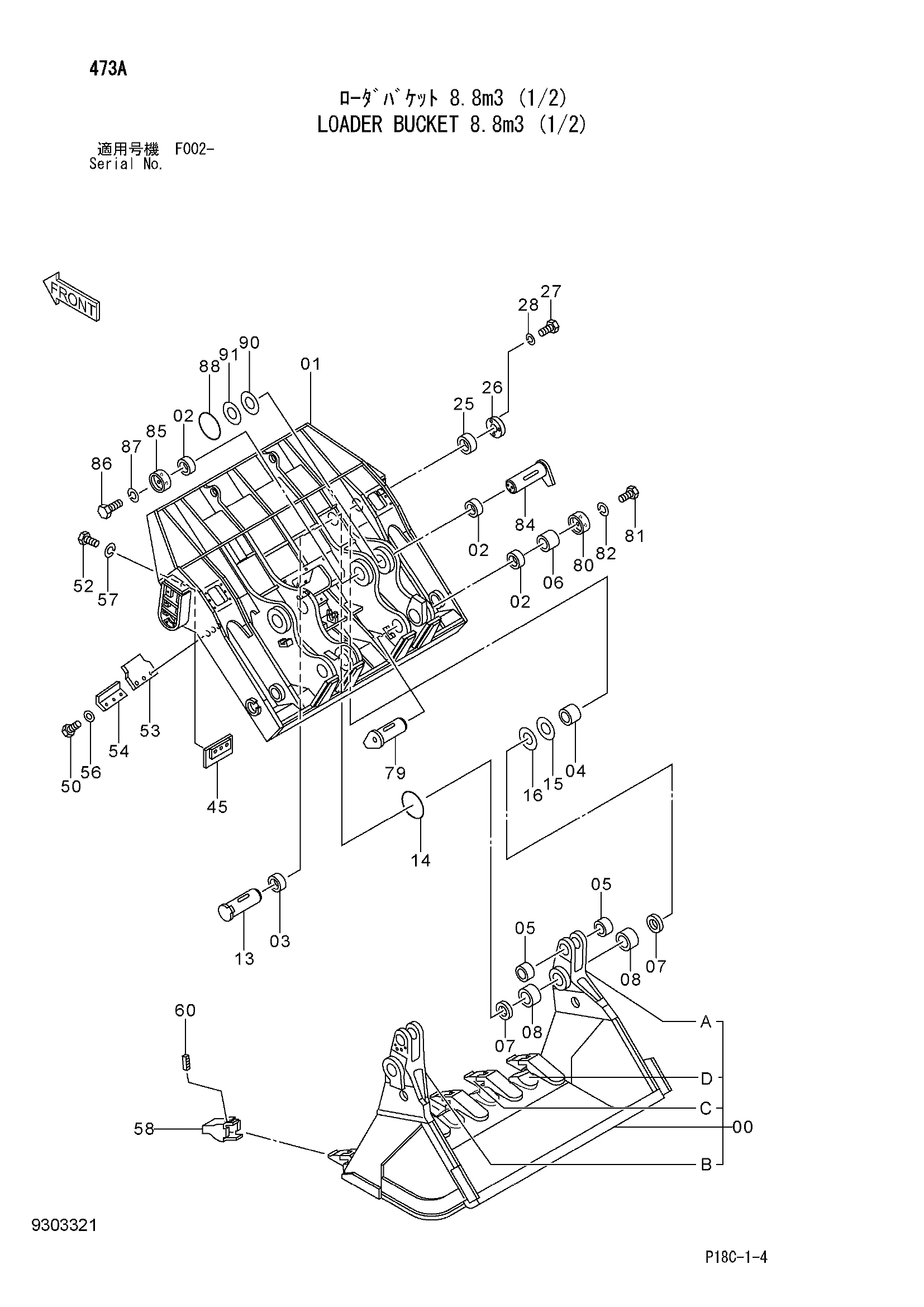

Заводская схема «Погрузчик ковш 8.8m3 (1/2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9303321 | Погрузчик ковш | 1 | |
| 00 | 6027276 | Ковш передний | 1 |
| 00A | 8092467 | Рукоять | 1 |
| 00B | 8092468 | Рукоять | 1 |
| 00C | 4699750 | Адаптер | 5 |
| 00D | 4404548 | Кожух | 4 |
| 01 | 5005517 | Ковш задний | 1 |
| 02 | 4175511 | Втулка | 6 |
| 03 | 4179932 | Втулка | 2 |
| 04 | 4179933 | Втулка | 2 |
| 05 | 4179931 | Втулка | 4 |
| 06 | 4175218 | Втулка | 2 |
| 07 | 4129730 | Пылезащитное уплотнение | 4 |
| 08 | 4302250 | Втулка | 4 |
| 13 | 8033777 | Палец | 2 |
| 14 | 4487687 | Уплотнительное кольцо | 2 |
| 15 | 4179935 | Регулировочная шайба 1.6mm | 2 |
| 16 | 4179936 | Регулировочная шайба 2.3mm | 2 |
| 25 | 4084011 | Проставка | 2 |
| 26 | 4179930 | Пластина | 2 |
| 27 | J901645 | Болт | 6 |
| 28 | A590916 | Пружинная шайба | 6 |
| 45 | 9735937 | Резиновая прокладка | 2 |
| 50 | J901230 | Болт | 6 |
| 52 | J901665 | Болт | 6 |
| 53 | 4179928 | Резиновая прокладка | 2 |
| 54 | 4179924 | Пластина | 2 |
| 56 | A590412 | Шайба тонгуед | 6 |
| 57 | A590916 | Пружинная шайба | 6 |
| 58 | 4699751 | Коронка зуба | 5 |
| 60 | 4700716 | Стопорный палец | 5 |
| 79 | 8032969 | Палец | 2 |
| 80 | 4393386 | Ограничитель | 2 |
| 81 | J912045 | Болт | 6 |
| 82 | A590920 | Пружинная шайба | 6 |
| 84 | 8040855 | Палец | 2 |
| 85 | 4393386 | Ограничитель | 2 |
| 86 | J912045 | Болт | 6 |
| 87 | A590920 | Пружинная шайба | 6 |
| 89 | 4487593 | Уплотнительное кольцо | 2 |
| 90 | 4179938 | Регулировочная шайба 1.6mm | 2 |
| 91 | 4179937 | Регулировочная шайба 2.3mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
