Задний монитор — HITACHI EX1900-5

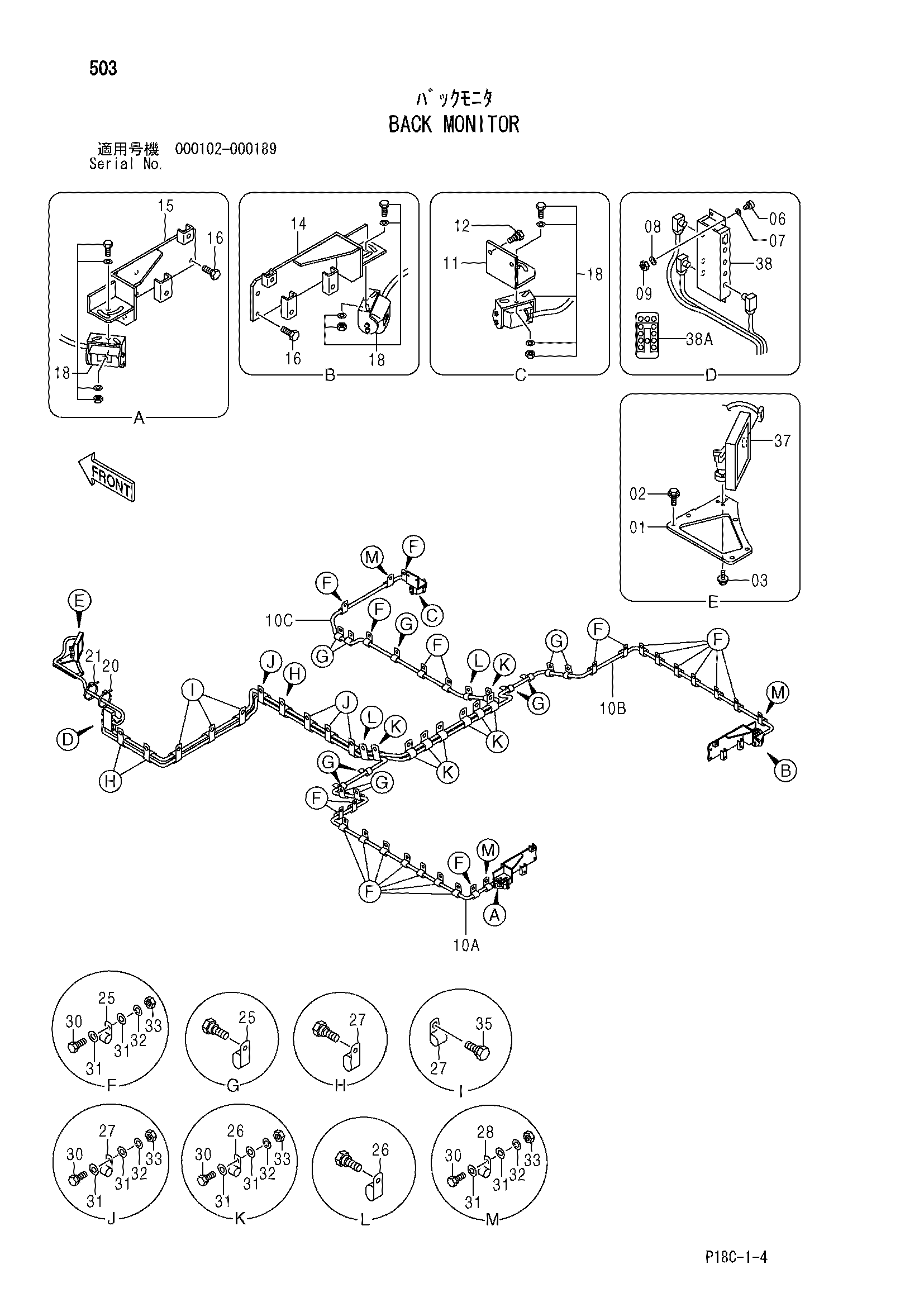

Заводская схема «Задний монитор» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3084697 | Пластина | 1 |
| 02 | J450616 | Винт с шайбой | 5 |
| 03 | J450310 | Винт с шайбой | 3 |
| 06 | M430416 | Винт | 4 |
| 07 | A590104 | Плоская шайба | 8 |
| 08 | A590904 | Пружинная шайба | 4 |
| 09 | M500403 | Гайка | 4 |
| 10 | 4436017 | Жгут проводов | 1 |
| 10A | 4432787 | Жгут проводов | 1 |
| 10B | 4432788 | Жгут проводов | 1 |
| 10C | 4432789 | Жгут проводов | 1 |
| 11 | 3091772 | Кронштейн | 1 |
| 12 | J271230 | Болт с шайбой | 2 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 8077961 | Кронштейн | 1 |
| 15 | 8077959 | Кронштейн | 1 |
| 16 | J271035 | Болт с шайбой | 8 |
| 16A | J901035 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4432785 | Камера | 3 |
| 20 | 4055312 | Ленточный зажим | 20 |
| 21 | 4121859 | Ленточный зажим | 20 |
| 25 | 4190261 | Зажим | 34 |
| 26 | 4192018 | Зажим | 10 |
| 27 | 4190277 | Зажим | 10 |
| 28 | 4190263 | Зажим | 3 |
| 30 | J901025 | Болт | 38 |
| 31 | A590110 | Плоская шайба | 76 |
| 32 | A590910 | Пружинная шайба | 38 |
| 33 | J950010 | Гайка | 38 |
| 35 | J271025 | Болт с шайбой | 3 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | 4614443 | Монитор | 1 |
| 38 | 4614468 | Контроллер | 1 |
| 38A | 4622250 | Ремоте-контрол | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
