CRANKCASE ASSY (FROM E/#23693-) — HITACHI EX1900-5

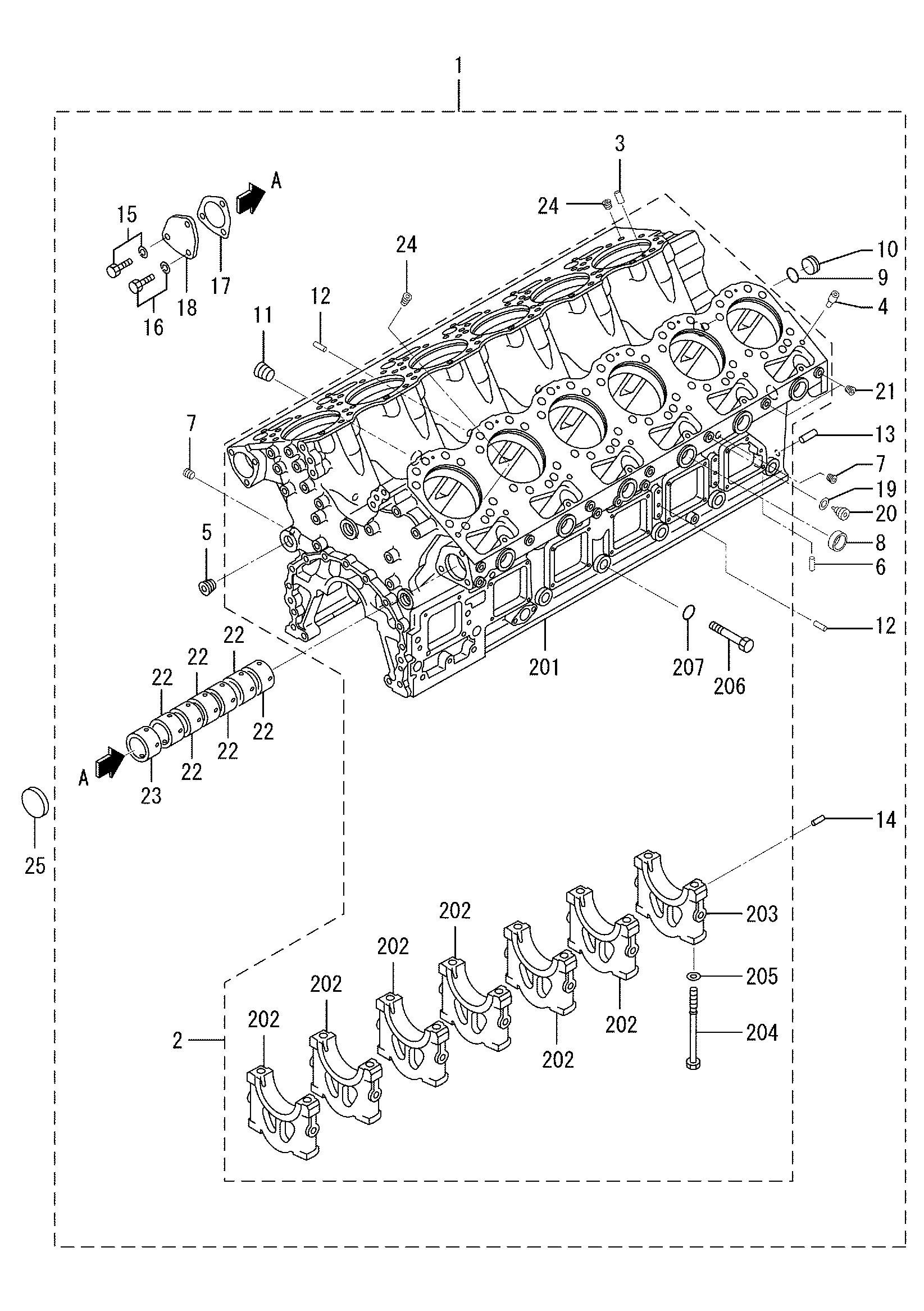

Заводская схема «CRANKCASE ASSY (FROM E/#23693-)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3260750030	Кранккасе в сборе	1
1	H3260760030	Кранккасе в сборе	1
1	H3260760031	Кранккасе в сборе	1
1	H3260760032	Кранккасе в сборе	1
2-04	H3260751600	Болт, подшипник колпачок	14
2-05	H3250701400	Шайба	14
2-06	H3270721500	Болт, боковой	14
2-07	H0550710180	Уплотнительное кольцо	14
3	HF285008016	Палец, пружина	12
4	H3230702600	Палец, довел	12
5	H0482790480	Пробка, таперед	3
6	H3260702300	Палец, довел	2
7	H0482771700	Пробка, таперед	11
8	H0482625000	Колпачок, сеалинг	13
9	H0550710340	Уплотнительное кольцо	3
10	H3260710700	Пластина, пробка	3
11	H0482772100	Пробка, тапер	12
12	HF284614000	Палец, довел	10
13	H3230702500	Палец, довел	2
14	H3300702600	Палец, довел	4
15	HF200512020	Болт, W/шайба	1
16	HF200512025	Болт, W/шайба	2
17	H3252543400	Манжета	1
18	H3262501700	Крышка	1
19	H0594601001	Шайба, сеалинг	10
20	H3260703800	Винт	10
21	H3250703700	Винт	6
22	H3260703200	Втулка, камсхафт	12
23	H3260703100	Втулка, камсхафт	2
24	H0482771000	Пробка, таперед	5
25	HF501080000	Пробка, експансион	1
1	H3260780030	Кранккасе в сборе	1
1	H3260780031	Кранккасе в сборе	1
2-04	H3260751600	Болт, подшипник колпачок	14
2-05	H3250701400	Шайба	14
2-06	H3270721500	Болт, боковой	14
2-07	H0550710180	Уплотнительное кольцо	14
3	HF285008016	Палец, пружина	12
4	H3230702600	Палец, довел	12
5	H0482790480	Пробка, таперед	3
6	H3260702300	Палец, довел	2
7	H0482771700	Пробка, таперед	11
8	H0482625000	Колпачок, сеалинг	12
9	H0550710340	Уплотнительное кольцо	3
10	H3260710700	Пластина, пробка	3
11	HF284614000	Палец, довел	10
12	H3230702500	Палец, довел	2
13	HF200512020	Болт, W/шайба	1
14	HF200512025	Болт, W/шайба	4
15	H3252543400	Манжета	2
16	H3262501700	Крышка	2
17	H0594601001	Шайба, сеалинг	10
18	H3260703800	Винт	10
19	H3250703700	Винт	6
20	H3260703200	Втулка, камсхафт	12
21	H3260703100	Втулка, камсхафт	2
22	H0482771000	Пробка, таперед	5
23	H3300702600	Палец, довел	4
24	H3263913700	Крышка	1
25	HF315005500	Уплотнительное кольцо	1
26	HF200510025	Болт, W/шайба	1
27	H0482623500	Колпачок, сеалинг	1
28	HF200512030	Болт, W/шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
