Быстрый заправка система — HITACHI EX1900-5

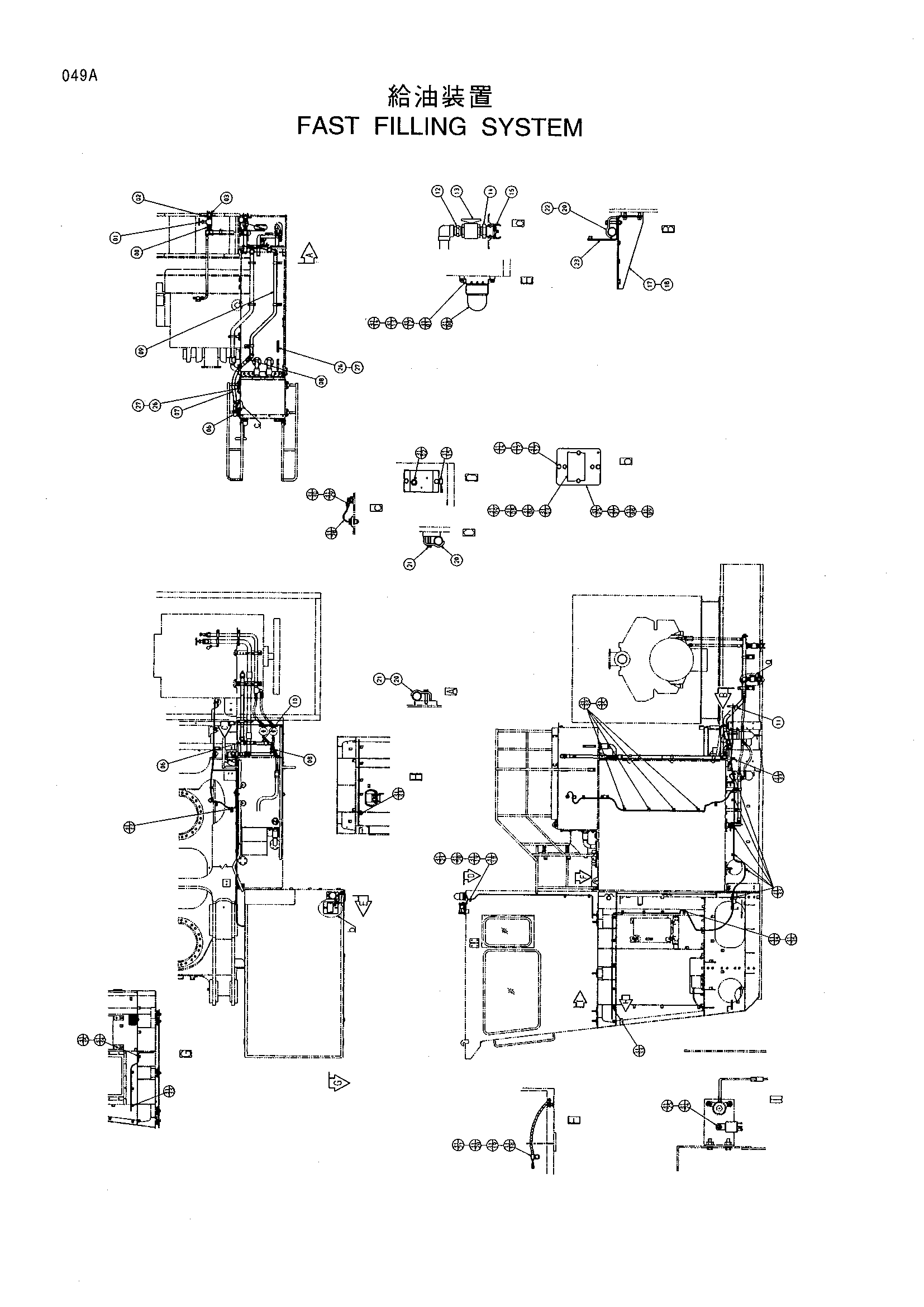

Заводская схема «Быстрый заправка система» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1907 | Адаптер | 1 |
| 01 | 4049927 | Клапан | 1 |
| 02 | 4484497 | Быстросъёмное устройство | 1 |
| 03 | 4484499 | Колпачок | 1 |
| 06 | 94-1407 | Угловой штуцер | 2 |
| 07 | 4467556 | Шланг | 1 |
| 08 | 94-1307 | Адаптер | 2 |
| 09 | 8090238 | Трубка | 1 |
| 10 | 4477297 | Шланг | 1 |
| 11 | 8090239 | Трубка | 1 |
| 12 | 94-1707 | Адаптер | 1 |
| 13 | 4484488 | Шаровой клапан | 1 |
| 14 | 4484497 | Быстросъёмное устройство | 1 |
| 15 | 4484499 | Колпачок | 1 |
| 17 | 9759872 | Кронштейн | 1 |
| 18 | J021230 | Болт с шайбой | 2 |
| 20 | 4053697 | Хомут трубки | 5 |
| 21 | J011270 | Болт с шайбой | 4 |
| 22 | J011280 | Болт с шайбой | 1 |
| 23 | 9759881 | Кронштейн | 1 |
| 26 | 8033923 | Указатель уровня | 2 |
| 26A | 4100967 | Болт | 2 |
| 27 | 449558 | Уплотнительная шайба | 8 |
| 31 | 9220621 | Аларем | 1 |
| 3100 | 4230937 | Патлите | 1 |
| 3101 | 4235958 | Кронштейн | 1 |
| 3102 | 94-2816 | Резиновая втулка | 1 |
| 3103 | 4179752 | Зуммер | 1 |
| 3105 | 4483688 | Пластина | 1 |
| 3106 | J901000 | Болт | 2 |
| 3107 | J901016 | Болт | 2 |
| 3108 | A590910 | Пружинная шайба | 4 |
| 3109 | A590110 | Плоская шайба | 4 |
| 3112 | J901225 | Болт | 4 |
| 3113 | A590912 | Пружинная шайба | 4 |
| 3114 | A590112 | Плоская шайба | 4 |
| 3115 | 4190261 | Зажим | 1 |
| 3118 | 4190261 | Зажим | 4 |
| 3119 | J901020 | Болт | 4 |
| 3120 | A590910 | Пружинная шайба | 4 |
| 3121 | A590110 | Плоская шайба | 4 |
| 3124 | 4414207 | Реле | 1 |
| 3125 | J460512 | Винт с шайбой | 1 |
| 3128 | 4259787 | Выключатель уровень | 1 |
| 3129 | 4336875 | Кронштейн | 1 |
| 3130 | J021025 | Болт с шайбой | 1 |
| 3133 | 4190261 | Зажим | 36 |
| 3134 | 4336875 | Кронштейн | 2 |
| 3135 | J021025 | Болт с шайбой | 6 |
| 3145 | 4055312 | Ленточный зажим | 100 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
