Кабина платформа — HITACHI EX1900-5

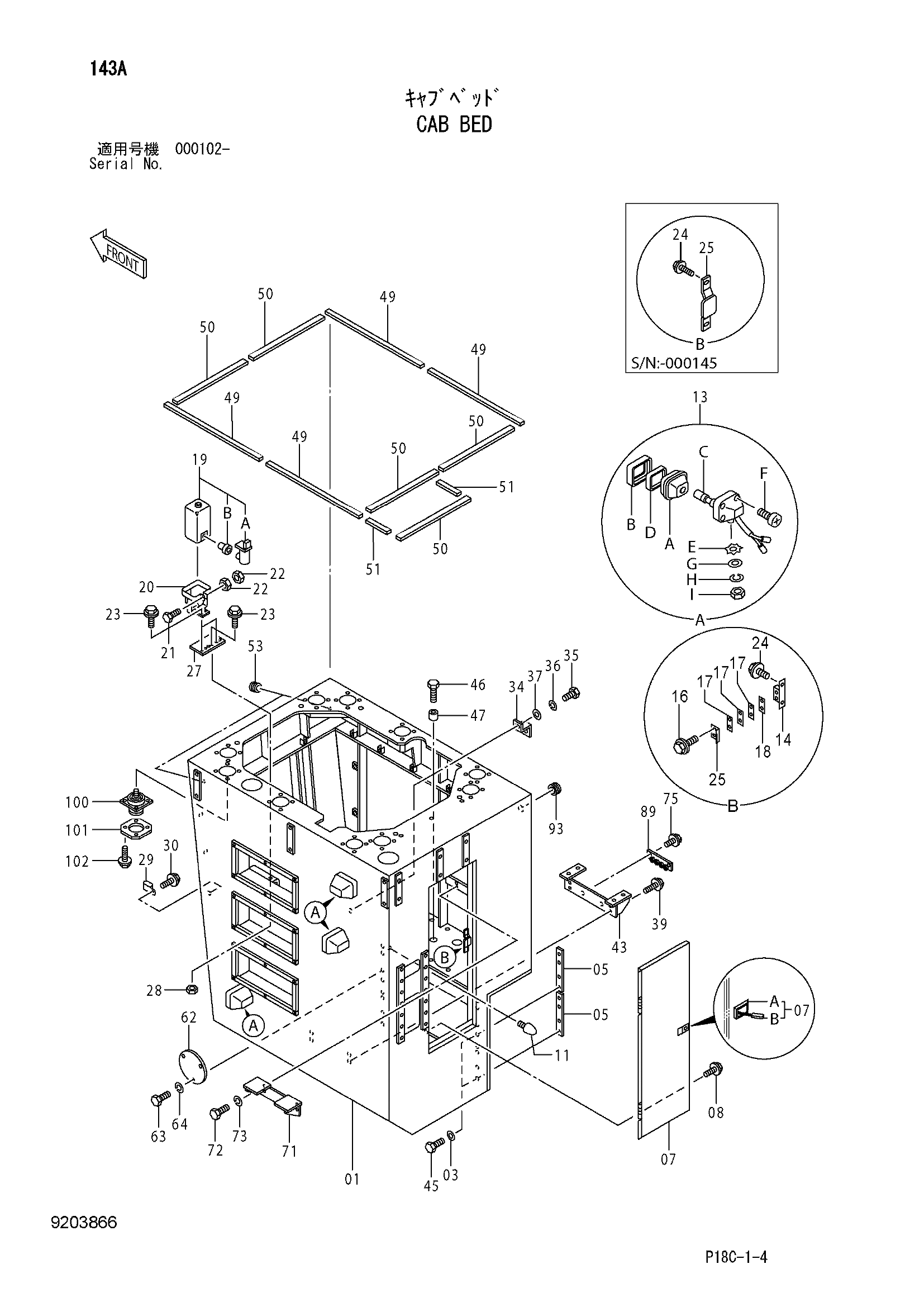

Заводская схема «Кабина платформа» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5008250 | Платформа | 1 |
| 03 | J222016 | Шайба | 16 |
| 05 | 4447017 | Седло винта | 4 |
| 07 | 4370981 | Дверь | 1 |
| 07A | 4616963 | Скальный (левый) | 1 |
| 07B | 4364651 | Резиновая прокладка | 1 |
| 08 | J010820 | Болт с шайбой | 4 |
| 08 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 11 | 4371411 | Ограничитель резиновый | 1 |
| 13 | 4336570 замена: 4326800 | Фара | 3 |
| 13 | 4626800 | Фара | 3 |
| 13A | 4326801 | Ленс блок | 1 |
| 13B | 4326802 | Рама | 1 |
| 13C | 4285648 | Лампа | 1 |
| 13D | 4326803 | Прокладка | 1 |
| 13E | 4307026 | Шайба | 1 |
| 13F | 4307027 | Винт | 4 |
| 13G | A590114 | Плоская шайба | 1 |
| 13H | A590914 | Пружинная шайба | 1 |
| 13I | J952014 | Гайка | 1 |
| 14 | 9764678 | Кронштейн | 1 |
| 16 | J260830 | Болт с шайбой | 2 |
| 16A | J900830 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 4639523 | Регулировочная шайба 1.6mm | 3 |
| 18 | 4639524 | Регулировочная шайба 3.2mm | 1 |
| 19 | 4325519 | Бак воды | 2 |
| 19A | 4326095 | Гидромотор | 1 |
| 19B | 4386343 | Манжета | 1 |
| 20 | 8022543 | Кронштейн | 2 |
| 21 | J900640 | Болт | 2 |
| 22 | M500605 | Гайка | 4 |
| 23 | J011025 | Болт с шайбой | 6 |
| 23 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 24 | J020816 | Болт с шайбой | 2 |
| 24 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 25 | 9746777 замена: 4639520 | Ограничитель | 1 |
| 25 | 4639520 | Ограничитель | 1 |
| 27 | 9747487 | Кронштейн | 1 |
| 28 | J950010 | Гайка | 2 |
| 29 | 4205358 | Зажим | 3 |
| 30 | J011020 | Болт с шайбой | 3 |
| 30 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 34 | 9747854 | Кронштейн | 2 |
| 35 | J901435 | Болт | 2 |
| 36 | A590914 | Пружинная шайба | 2 |
| 37 | A590114 | Плоская шайба | 2 |
| 39 | J021230 | Болт с шайбой | 4 |
| 39 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 43 | 8085132 | Кронштейн | 1 |
| 45 | J931655 | Болт | 16 |
| 46 | J931665 | Болт | 24 |
| 47 | 4423157 | Проставка | 24 |
| 49 | 4434903 | Резиновая прокладка | 4 |
| 50 | 4434904 | Резиновая прокладка | 5 |
| 51 | 4434905 | Резиновая прокладка | 2 |
| 53 | 445100 | Резиновая втулка | 2 |
| 62 | 4370370 | Крышка | 1 |
| 63 | J900816 | Болт | 3 |
| 64 | A590908 | Пружинная шайба | 3 |
| 71 | 8080498 | Кронштейн | 1 |
| 72 | J901025 | Болт | 4 |
| 73 | A590910 | Пружинная шайба | 4 |
| 75 | J011020 | Болт с шайбой | 2 |
| 75 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 89 | 4458308 | Кронштейн | 1 |
| 93 | 4150707 | Резиновая прокладка | 1 |
| 100 | 4432521 замена: 4487869 | Резиновая подушка | 10 |
| 100 | 4487869 | Резиновая подушка | 10 |
| 101 | 4433119 | Пластина | 10 |
| 102 | J011245 | Болт с шайбой | 40 |
| 102 | J271245 замена: J901245 | Болт с шайбой | 40 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
