Поворот привод — HITACHI EX1900-5

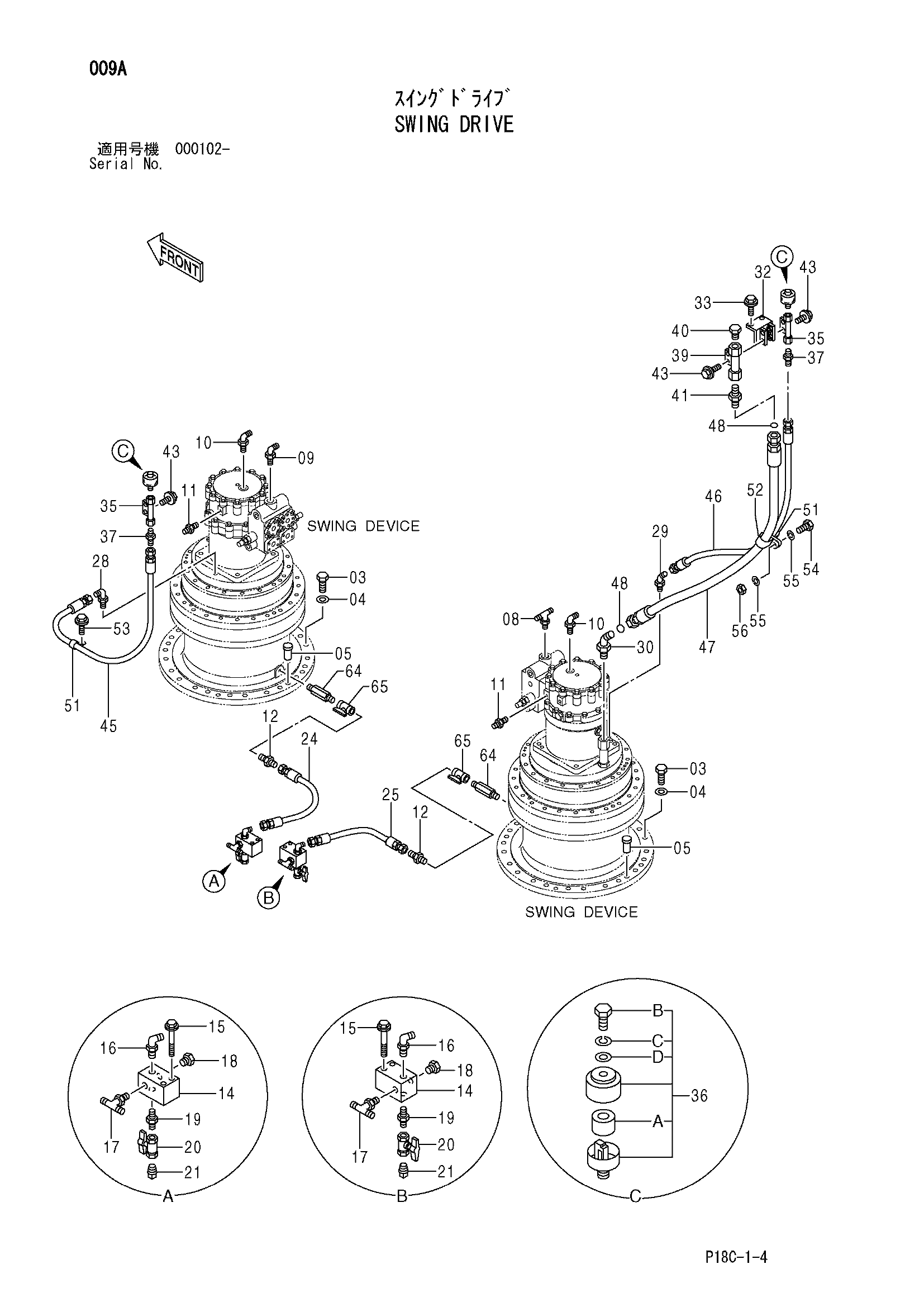

Заводская схема «Поворот привод» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J833395 | Болт | 48 |
| 04 | 4083438 | Шайба | 48 |
| 05 | 4177239 | Установочный штифт | 4 |
| 08 | A853588 | Тройник | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | A853388 | Угловой штуцер | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | A852366 | Угловой штуцер | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | A852122 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4221278 | Адаптер | 2 |
| 14 | 4458156 | Коллектор | 2 |
| 15 | J011090 | Болт с шайбой | 4 |
| 15 | J271090 замена: J901090 | Болт с шайбой | 4 |
| 16 | A852366 | Угловой штуцер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | A852566 | Тройник | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | A885006 | Пробка | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4208243 | Адаптер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4203434 | Шаровой клапан | 2 |
| 21 | 94-2025 | Пробка | 2 |
| 24 | 4348313 | Шланг | 1 |
| 25 | 4458959 | Шланг | 1 |
| 28 | 4154657 | Угловой штуцер | 1 |
| 29 | 4157919 | Угловой штуцер | 1 |
| 30 | A853288 | Угловой штуцер | 1 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | 8087411 | Кронштейн | 1 |
| 33 | J011025 | Болт с шайбой | 2 |
| 33 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 35 | 8087236 | Трубка | 2 |
| 36 | 4351039 | Сапун | 2 |
| 36A | 4211473 | Элемент | 1 |
| 36B | J900610 | Болт | 1 |
| 36C | A590906 | Пружинная шайба | 1 |
| 36D | A590106 | Плоская шайба | 1 |
| 37 | A852133 | Адаптер | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 9758450 | Трубка | 1 |
| 40 | A885008 | Пробка | 1 |
| 40A | 4506429 | Уплотнительное кольцо | 1 |
| 41 | A853188 | Адаптер | 1 |
| 41A | 4506429 | Уплотнительное кольцо | 1 |
| 43 | J011025 | Болт с шайбой | 6 |
| 43 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 45 | 4469470 | Шланг | 1 |
| 46 | 4304995 | Шланг | 1 |
| 47 | 4234357 | Шланг | 1 |
| 48 | 4187328 | Уплотнительное кольцо | 2 |
| 51 | 4190273 | Зажим | 2 |
| 52 | 4190264 | Зажим | 1 |
| 53 | J021025 | Болт с шайбой | 1 |
| 53 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 54 | J901025 | Болт | 1 |
| 55 | A590910 | Пружинная шайба | 2 |
| 56 | J950010 | Гайка | 1 |
| 64 | 4383805 | Адаптер | 2 |
| 65 | 4203434 | Шаровой клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
