Основные гидролинии (центральный)(экскаватор) — HITACHI EX1900-5

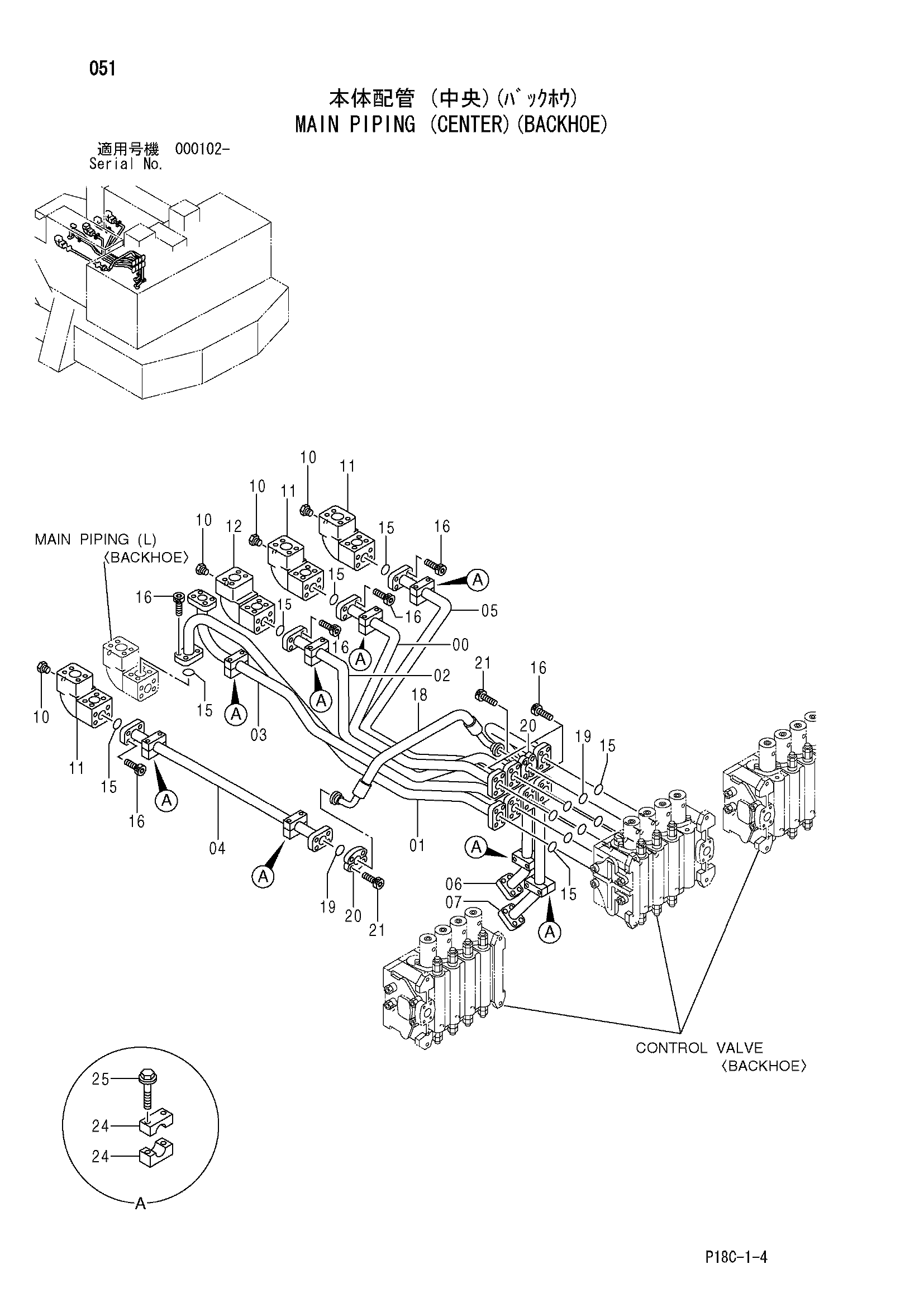

Заводская схема «Основные гидролинии (центральный)(экскаватор)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 300 | 8082719 | Трубка | 1 |
| 01 | 8082735 | Трубка | 1 |
| 02 | 8082721 | Трубка | 1 |
| 03 | 8082722 | Трубка | 1 |
| 04 | 8082723 | Трубка | 1 |
| 05 | 8082724 | Трубка | 1 |
| 06 | 8082725 | Трубка | 1 |
| 07 | 8082726 | Трубка | 1 |
| 10 | A885006 | Пробка | 4 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4435299 | Пробка | 4 |
| 10A | 4506416 | Уплотнительное кольцо | 1 |
| 11 | 2046666 замена: 2054019 | Блок | 3 |
| 11 | 2054019 | Блок | 3 |
| 12 | 2046667 замена: 2054020 | Блок | 1 |
| 12 | 2054020 | Блок | 1 |
| 15 | 4292384 | Уплотнительное кольцо | 12 |
| 16 | M341650 | Болт с внутренним шестигранником | 48 |
| 18 | 4460605 | Шланг | 1 |
| 19 | 4292384 | Уплотнительное кольцо | 2 |
| 20 | 4075854 | Разъёмный фланец | 4 |
| 21 | M341650 | Болт с внутренним шестигранником | 8 |
| 24 | 4342723 | Хомут трубки | 16 |
| 25 | J011200 | Болт с шайбой | 16 |
| 25 | J271200 замена: J901200 | Болт с шайбой | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
