Впускной выпускной трубопроводы — HITACHI EX1900-5

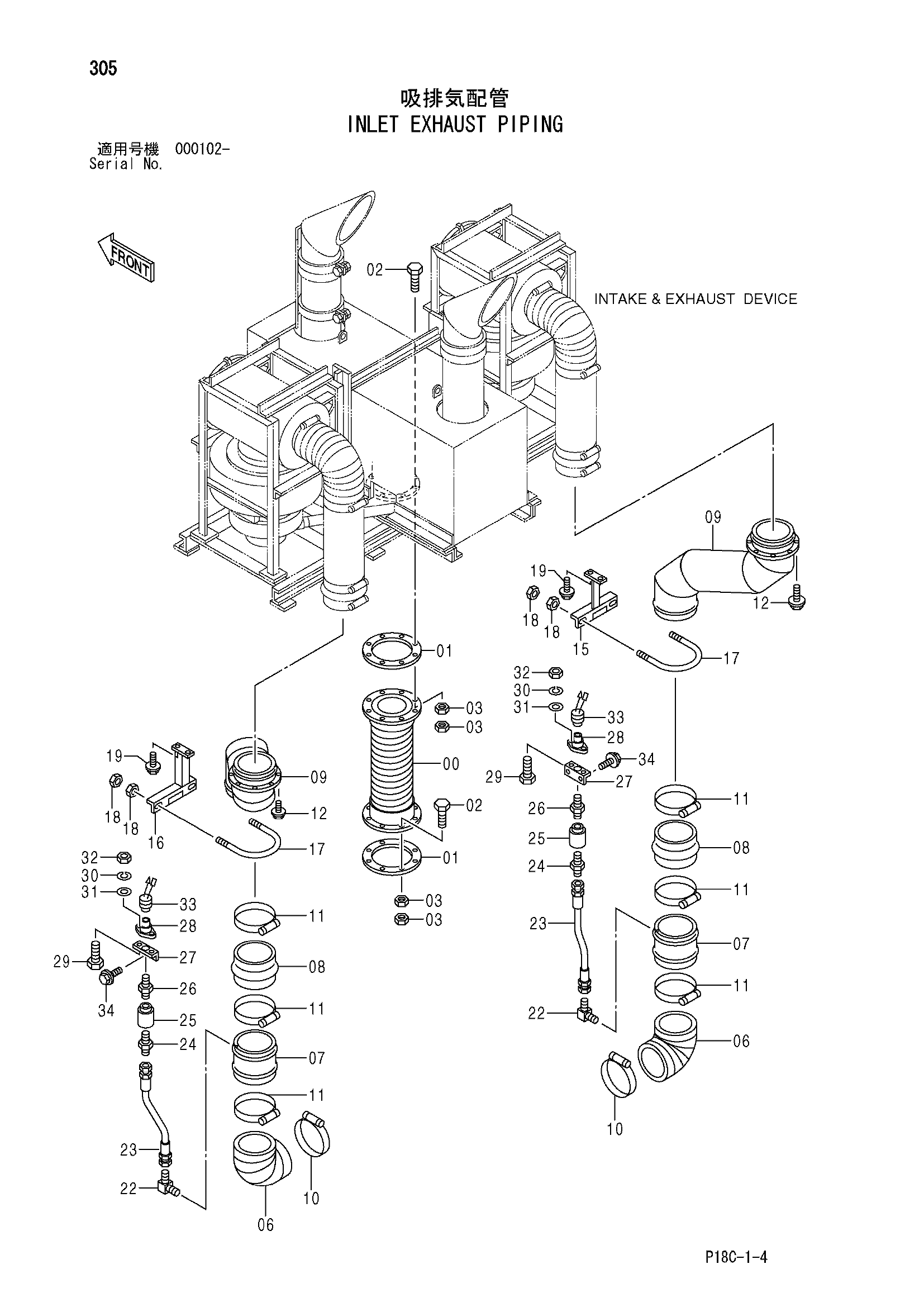

Заводская схема «Впускной выпускной трубопроводы» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4453905 | Трубка | 1 |
| 01 | 4442255 | Прокладка | 2 |
| 02 | J922065 | Болт | 16 |
| 03 | M520020 | Гайка | 32 |
| 06 | 4440376 | Резиновый шланг | 2 |
| 07 | 8080860 | Трубка | 2 |
| 08 | 4348920 | Резиновый шланг | 2 |
| 09 | 8084479 | Трубка | 2 |
| 10 | 4285244 | Хомут шланга | 2 |
| 11 | 4282501 | Хомут шланга | 6 |
| 12 | J021230 | Болт с шайбой | 16 |
| 12 | J271230 замена: J901230 | Болт с шайбой | 16 |
| 15 | 9756817 | Кронштейн | 1 |
| 16 | 9756819 | Кронштейн | 1 |
| 17 | 4431310 | U-образный болт | 2 |
| 18 | J950012 | Гайка | 8 |
| 19 | J021230 | Болт с шайбой | 4 |
| 19 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 22 | 4196225 | Угловой штуцер | 2 |
| 23 | 4370120 замена: 4485500 | Шланг | 2 |
| 23 | 4485500 | Шланг | 2 |
| 24 | 94-1301 | Адаптер | 2 |
| 25 | 4060162 | Адаптер | 2 |
| 26 | 4255811 | Адаптер | 2 |
| 27 | 4192813 | Кронштейн | 2 |
| 28 | 4205425 | Фланец | 2 |
| 29 | J900620 | Болт | 4 |
| 30 | A590906 | Пружинная шайба | 4 |
| 31 | A590106 | Плоская шайба | 4 |
| 32 | M500605 | Гайка | 4 |
| 33 | 4419601 | Индикатор | 2 |
| 34 | J011025 | Болт с шайбой | 4 |
| 34 | J271025 замена: J901025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
