Гидроцилиндр рукояти (рукоять 4.0m)(экскаватор) — HITACHI EX1900-5

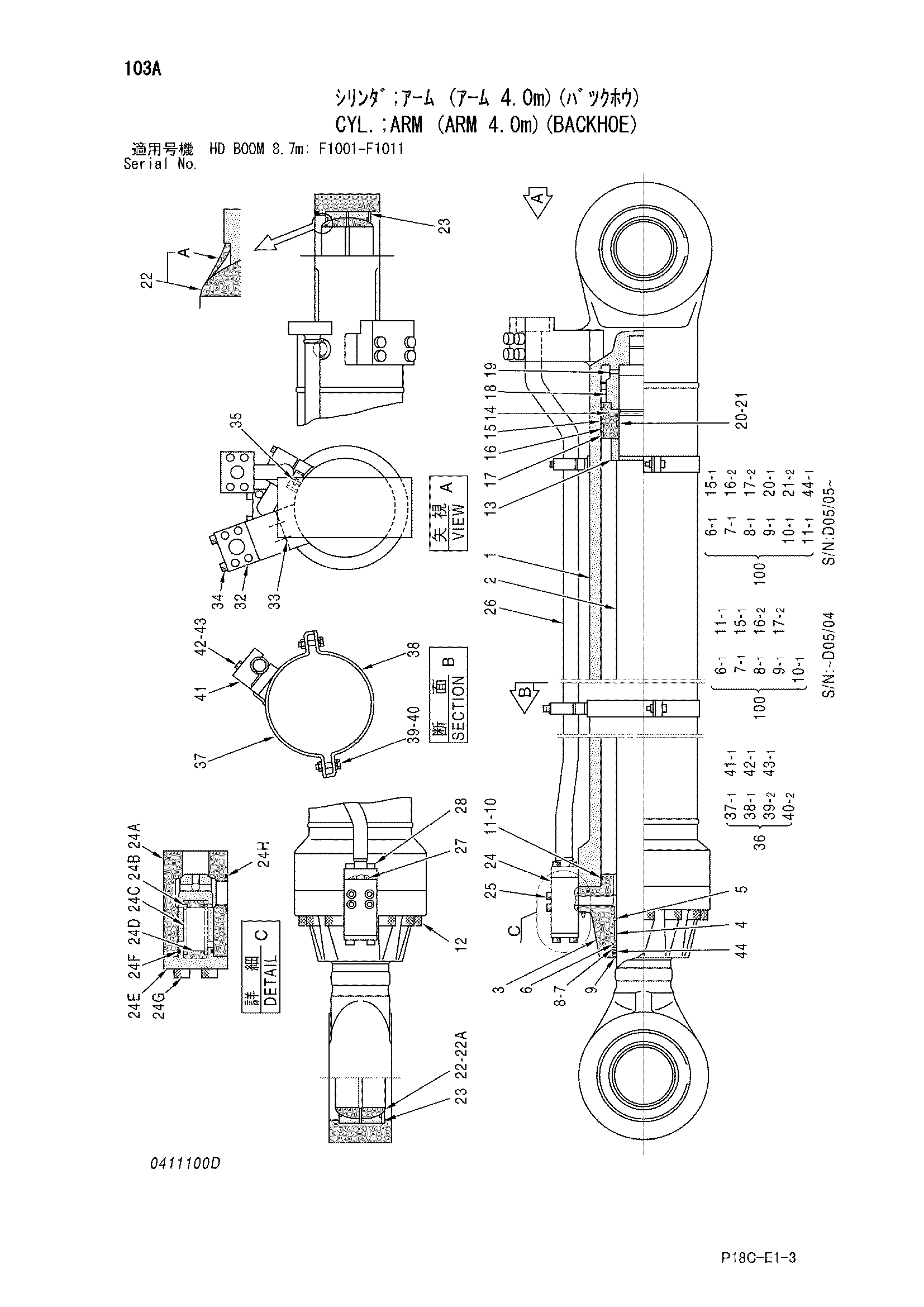

Заводская схема «Гидроцилиндр рукояти (рукоять 4.0m)(экскаватор)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4284470 | Гидроцилиндр рукояти | 1 | |
| 1 | 4287108 замена: 0411113 | Труба гидроцилиндра | 1 |
| 1 | 0411113 | Труба гидроцилиндра | 1 |
| 2 | 0339702 | Шток поршня | 1 |
| 3 | 0411109 замена: 0411114 | Головка гидроцилиндра | 1 |
| 3 | 0411114 замена: 0874501 | Головка гидроцилиндра | 1 |
| 4 | 0336604 | Втулка | 1 |
| 5 | 0161002 | Стопорное кольцо | 1 |
| 6 | 0336605 замена: 0964204 | Уплотнительное кольцо | 1 |
| 6 | 0964204 | Уплотнительное кольцо | 1 |
| 7 | 0257507 замена: 0964206 | Кольцо U | 1 |
| 7 | 0964206 | U-образная манжета | 1 |
| 8 | 0257527 | Опорное кольцо | 1 |
| 9 | 0809403 замена: 0964207 | Грязесъёмное кольцо | 1 |
| 9 | 0964207 | Грязесъёмное кольцо | 1 |
| 10 | A811240 | Уплотнительное кольцо | 1 |
| 11 | 0411111 | Опорное кольцо | 1 |
| 12 | 0257511 | Болт с внутренним шестигранником | 10 |
| 13 | 0339705 | Амортизирующий подшипник | 1 |
| 14 | 0339706 замена: 0834509 | Поршень | 1 |
| 14 | 0834509 | Поршень | 1 |
| 15 | 4199560 | Уплотнительное кольцо | 1 |
| 16 | 0339707 | Кольцо | 2 |
| 16 | 0706705 | Кольцо | 2 |
| 17 | 4199809 | Кольцо | 2 |
| 18 | 0339708 | Гайка | 1 |
| 19 | 0339709 | Установочный винт | 1 |
| 20 | 0339710 замена: 4058180 | Уплотнительное кольцо | 1 |
| 20 | 4058180 | Уплотнительное кольцо | 1 |
| 21 | 0339711 | Опорное кольцо | 2 |
| 21 | 0339711 | Опорное кольцо | 2 |
| 22 | 0336306 | Подшипник. спхерикал | 2 |
| 22A | 4295126 | Уплотнение | 2 |
| 23 | 0336307 | Стопорное кольцо | 2 |
| 24 | 0411103 замена: 1120706 | Клапан замедленного возврата | 1 |
| 24 | 1120706 | Клапан замедленного возврата | 1 |
| 24A | 0242723 | Клапан корпус | 1 |
| 24B | 0411112 | Клапан словретурн | 1 |
| 24C | 4153721 | Пружина | 1 |
| 24D | 4094938 | Направляющая пружины | 2 |
| 24E | 4094939 | Пробка | 1 |
| 24F | 4123446 | Уплотнительное кольцо | 1 |
| 24G | 0242725 | Болт с внутренним шестигранником | 4 |
| 24H | 4123444 | Уплотнительное кольцо | 1 |
| 25 | M341600 | Болт с внутренним шестигранником | 4 |
| 26 | 0339713 | Трубка | 1 |
| 27 | 4123444 замена: 4069900 | Уплотнительное кольцо | 1 |
| 27 | 4069900 | Уплотнительное кольцо | 1 |
| 28 | 4104495 | Болт с внутренним шестигранником | 4 |
| 32 | 0339714 | Соединение | 1 |
| 33 | 0317224 замена: 4113161 | Уплотнительное кольцо | 1 |
| 33 | 4113161 | Уплотнительное кольцо | 1 |
| 34 | 0339715 | Болт с внутренним шестигранником | 4 |
| 35 | 0237418 | Воздушный клапан | 2 |
| 35 | 0643016 | Воздушный клапан | 2 |
| 36 | 4289451 | Лента в сборе | 2 |
| 37 | 0411107 | Лента | 2 |
| 38 | 0456003 | Лента | 2 |
| 39 | 0379919 | Болт | 4 |
| 40 | 0456005 | Пружинная шайба | 4 |
| 41 | 0379917 замена: 0978313 | Хомут трубки | 2 |
| 41 | 0978313 | Хомут трубки | 2 |
| 42 | 0379918 | Болт | 2 |
| 43 | 0236914 | Пружинная шайба | 2 |
| 44 | 0496005 | Уплотнительное кольцо | 1 |
| 100 | 4325945 замена: 4660672 | Комплект уплотнений | 1 |
| 100 | 4660672 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
