Каталог запчастей HITACHI
Топливный ракк управление — HITACHI EX1900-5

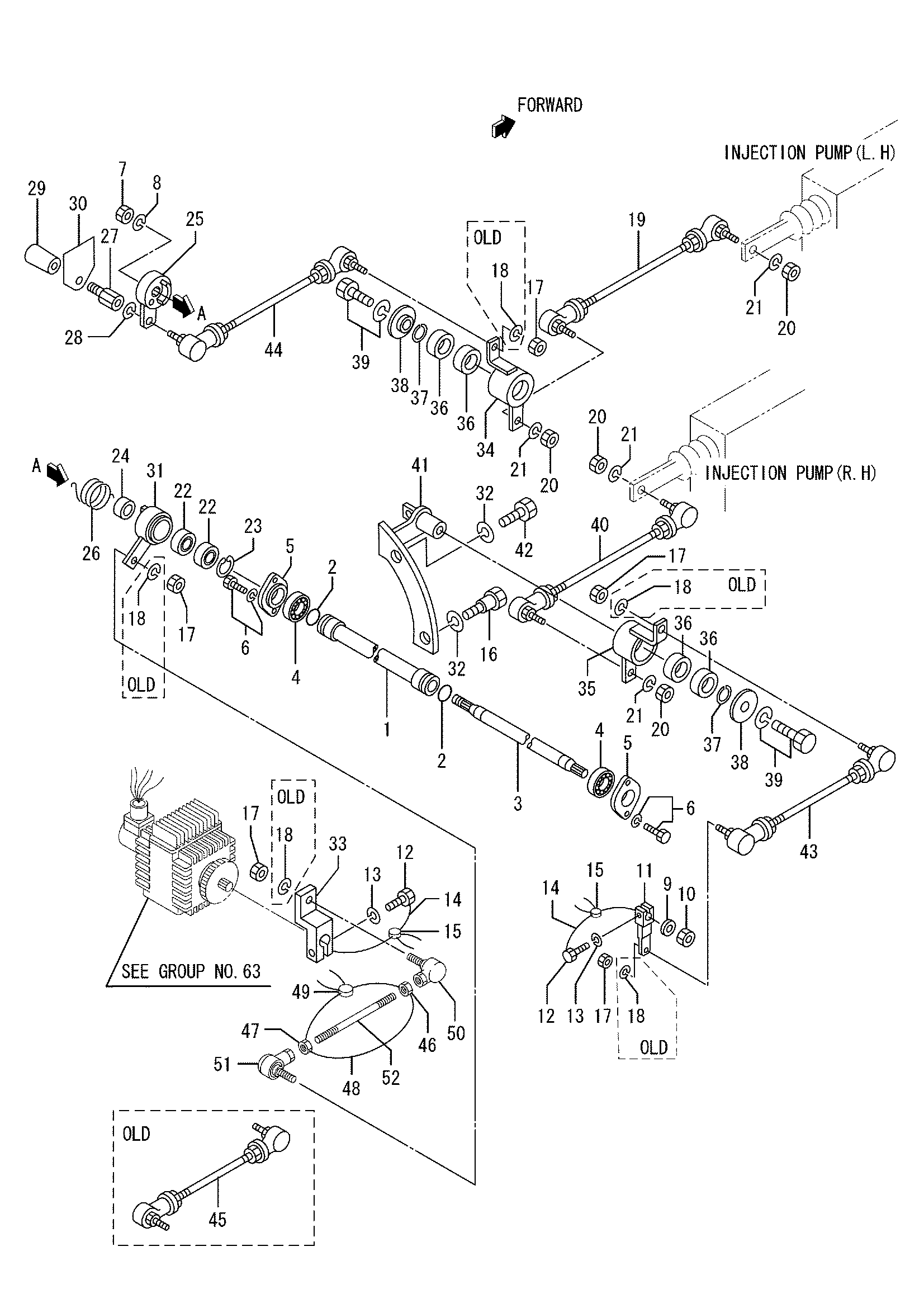

Заводская схема «Топливный ракк управление» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3266101400 | Трубка, T/G корпус | 1 |
| 2 | H0550710220 | Уплотнительное кольцо | 2 |
| 2 | H3266306300 | Уплотнительное кольцо | 2 |
| 3 | H3266104400 | Вал, управление | 1 |
| 4 | HF800706203 | Подшипник, шарик | 2 |
| 4 | H0564120500 | Подшипник, шарик | 2 |
| 4 | H3266306200 | Подшипник, шарик | 2 |
| 4 | H3266316200 | Подшипник, шарик | 2 |
| 5 | H3746100500 | Крышка, подшипник | 2 |
| 6 | HF180508016 | Болт, W/шайба | 4 |
| 7 | HF244510000 | Гайка, селф локкинг | 1 |
| 8 | HF251510000 | Пружинная шайба | 1 |
| 9 | H3776306200 | Проставка | 1 |
| 10 | H3776306400 | Гайка, блокировка | 1 |
| 11 | H3266101300 | Рычаг, управление | 1 |
| 12 | HF111508025 | Болт, локкинг провод | 2 |
| 13 | HF251508000 | Пружинная шайба | 2 |
| 14 | H3446107700 | Провод, уплотнение | 2 |
| 14 | H35A6109900 | Провод, уплотнение | 2 |
| 15 | H4800096600 | Уплотнение | 2 |
| 16 | H3266305900 | Болт, реамер | 1 |
| 17 | HF230008000 | Гайка | 5 |
| 17 | HF244508000 | Гайка | 5 |
| 18 | HF251508000 | Пружинная шайба | 5 |
| 19 | H3266313600 | Тяга, управление левый | 1 |
| 20 | HF230006000 | Гайка | 4 |
| 21 | HF251506000 | Пружинная шайба | 4 |
| 22 | H3756300900 | Подшипник, шарик | 2 |
| 22 | H3756310900 | Подшипник, шарик | 2 |
| 23 | HF320203200 | Кольцо, стопорный | 1 |
| 24 | H9136503200 | Проставка | 1 |
| 25 | H3266318200 | Рычаг | 1 |
| 26 | H3266154700 | Пружина | 1 |
| 27 | H3266159500 | Разъём | 1 |
| 28 | HF251508000 | Пружинная шайба | 1 |
| 29 | H5177603000 | Рукоятка | 1 |
| 30 | H4594030200 | Пластина, предупреждение | 1 |
| 30 | H4594030201 | Пластина, предупреждение | 1 |
| 31 | H3266327800 | Рычаг | 1 |
| 32 | HF251512000 | Пружинная шайба | 2 |
| 33 | H3266307900 | Рычаг, актуатор | 1 |
| 34 | H3266302300 | Рычаг | 1 |
| 34 | H3266312300 | Рычаг | 1 |
| 35 | H3266302400 | Рычаг | 1 |
| 35 | H3266312400 | Рычаг | 1 |
| 36 | H3756300800 | Подшипник, шарик | 4 |
| 36 | H3756310800 | Подшипник, шарик | 4 |
| 37 | HF320203000 | Кольцо, стопорный | 2 |
| 38 | H3256118300 | Пластина, концевой | 2 |
| 39 | HF180510040 | Болт, W/шайба | 2 |
| 40 | H3266313800 | Тяга, управление правый | 1 |
| 41 | H3266312900 | Стойка, правый | 1 |
| 41 | H3266322900 | Стойка, правый | 1 |
| 42 | HF115512055 | Болт | 1 |
| 43 | H3266323700 | Тяга, управление правый | 1 |
| 44 | H3266313500 | Тяга, управление левый | 1 |
| 45 | H3266303900 | Тяга, управление ACT | 1 |
| 46 | H3756004800 | Гайка, блокировка | 1 |
| 47 | H3756004900 | Гайка, блокировка | 1 |
| 48 | H35A6109900 | Провод, уплотнение | 1 |
| 49 | H4800096600 | Уплотнение | 1 |
| 50 | H35A6138600 | Соединение, шарик | 1 |
| 51 | H35A6138700 | Соединение, шарик | 1 |
| 52 | H0590208095 | Шток | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
