Отопитель киркуит (бортовой редуктор)(2) — HITACHI EX1900-5

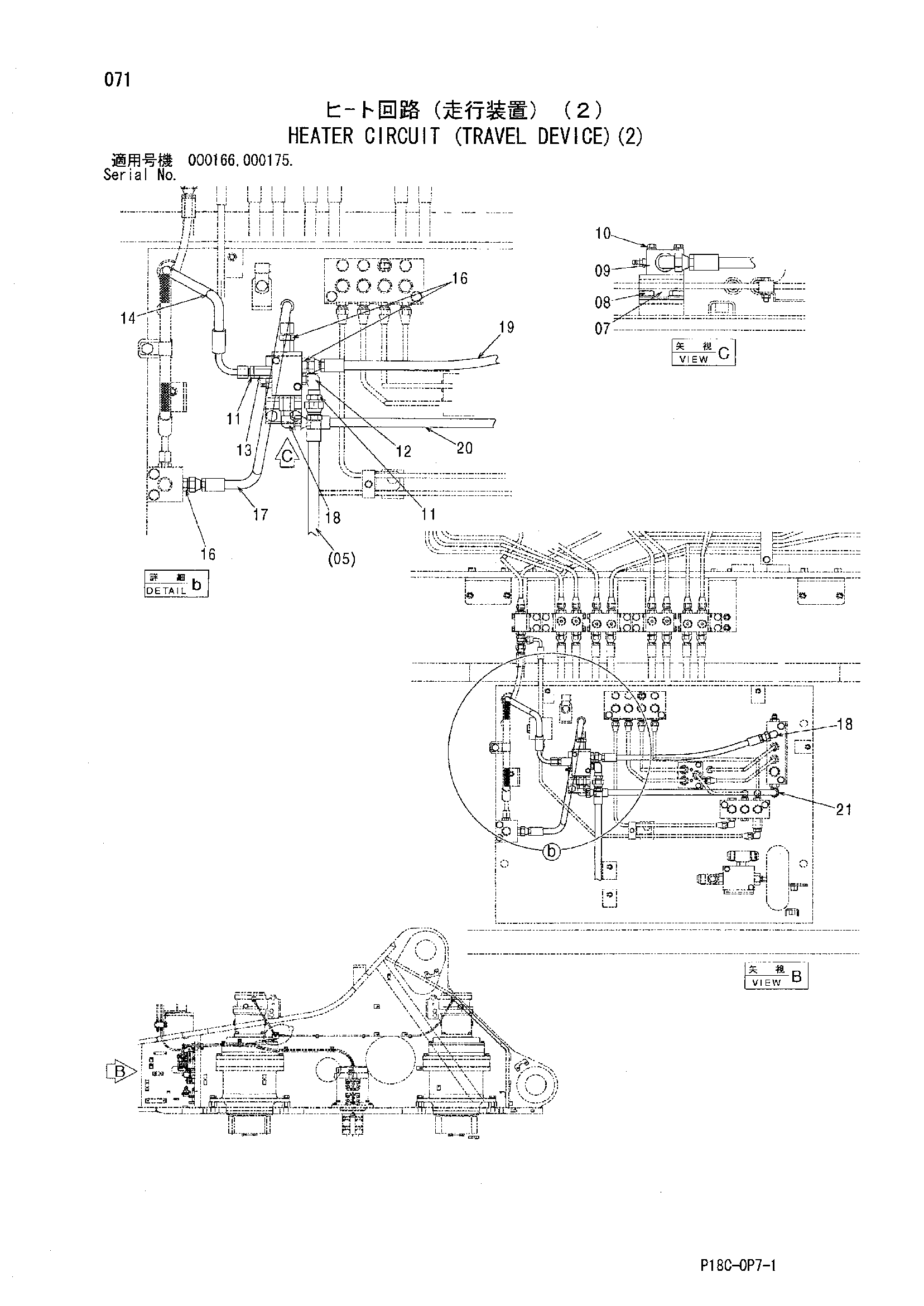

Заводская схема «Отопитель киркуит (бортовой редуктор)(2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 3108486 | Кронштейн | 1 |
| 08 | J271020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4339240 | Клапан | 1 |
| 10 | J260645 | Болт с шайбой | 2 |
| 10A | J900645 | Болт | 1 |
| 10B | A590106 | Плоская шайба | 1 |
| 11 | 4462880 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4376846 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4202564 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4313444 | Шланг | 1 |
| 16 | A852123 | Адаптер | 3 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4456838 | Шланг | 1 |
| 18 | A852323 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4489599 | Шланг | 1 |
| 20 | 4405751 | Шланг | 1 |
| 21 | A852333 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
