Трубопроводы системы смазки (стрела 15.0m) — HITACHI EX1900-5

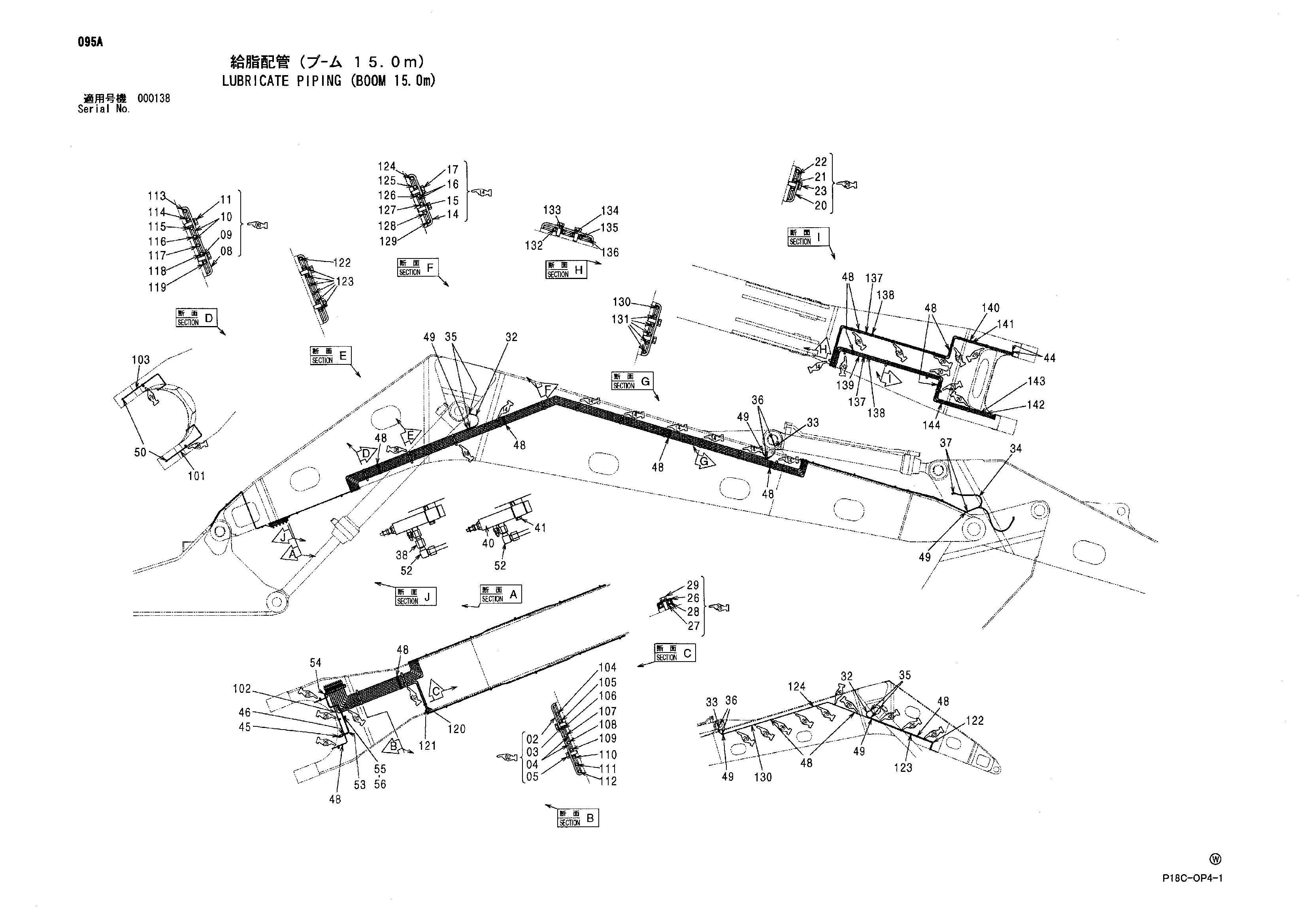

Заводская схема «Трубопроводы системы смазки (стрела 15.0m)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4322595	Хомут	2
03	4322539	Проставка	4
04	4271443	Резиновая прокладка	4
05	J271235	Болт с шайбой	4
05A	J901235	Болт	1
05B	J222012	Плоская шайба	1
08	4322594	Хомут	3
09	4322539	Проставка	6
10	4271444	Резиновая прокладка	6
11	J271235	Болт с шайбой	6
11A	J901235	Болт	1
11B	J222012	Плоская шайба	1
14	4322593	Хомут	9
15	4322539	Проставка	18
16	4271445	Резиновая прокладка	18
17	J271235	Болт с шайбой	18
17A	J901235	Болт	1
17B	J222012	Плоская шайба	1
20	4322592	Хомут	6
21	4322539	Проставка	6
22	4261214	Резиновая прокладка	12
23	J271235	Болт с шайбой	6
23A	J901235	Болт	1
23B	J222012	Плоская шайба	1
26	4322591	Хомут	21
27	4322539	Проставка	21
28	4261215	Резиновая прокладка	42
29	J271235	Болт с шайбой	21
29A	J901235	Болт	1
29B	J222012	Плоская шайба	1
32	4277083	Шланг	2
33	4279697	Шланг	2
34	4279698	Шланг	5
35	94-1301	Адаптер	4
36	94-1401	Угловой штуцер	4
37	94-1501	Угловой штуцер	10
38	4015427	Адаптер	5
40	4630714	Клапан	1
41	J260845	Болт с шайбой	3
41A	J900845	Болт	1
41B	A590108	Плоская шайба	1
44	94-2022	Пробка	2
45	4154654	Адаптер	1
46	94-1302	Адаптер	1
48	4323757	Адаптер	48
49	4323756	Адаптер	9
50	4323758	Угловой штуцер	2
52	4323758	Угловой штуцер	11
53	9727238	Трубка	1
54	4037761	Угловой штуцер	1
54A	4509180	Уплотнительное кольцо	1
55	4138227	Хомут трубки	1
56	J271040	Болт с шайбой	1
56A	J901040	Болт	1
56B	J222010	Плоская шайба	1
101	4452055	Трубка	1
102	4630820	Трубка	1
103	4452057	Трубка	1
104	4452058	Трубка	1
105	4630816	Трубка	1
106	4452060	Трубка	1
107	4630817	Трубка	1
108	4452062	Трубка	1
109	4630818	Трубка	1
110	4452064	Трубка	1
111	4630819	Трубка	1
112	4452066	Трубка	1
113	4452067	Трубка	1
114	4452068	Трубка	1
115	4452069	Трубка	1
116	4452070	Трубка	1
117	4452071	Трубка	1
118	4452072	Трубка	1
119	4452073	Трубка	1
120	4452074	Трубка	1
121	4452075	Трубка	1
122	4452076	Трубка	2
123	4452077	Трубка	7
124	4630601	Трубка	2
125	4630602	Трубка	1
126	4630603	Трубка	1
127	4630604	Трубка	1
128	4630605	Трубка	1
129	4630606	Трубка	1
130	4452084	Трубка	2
131	4452085	Трубка	5
132	4452086	Трубка	1
133	4452087	Трубка	1
134	4452088	Трубка	1
135	4452089	Трубка	1
136	4452090	Трубка	1
137	4452091	Трубка	2
138	4452092	Трубка	2
139	4452093	Трубка	1
140	4452094	Трубка	1
141	4452095	Трубка	1
142	4452096	Трубка	1
143	4452097	Трубка	1
144	4452098	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
