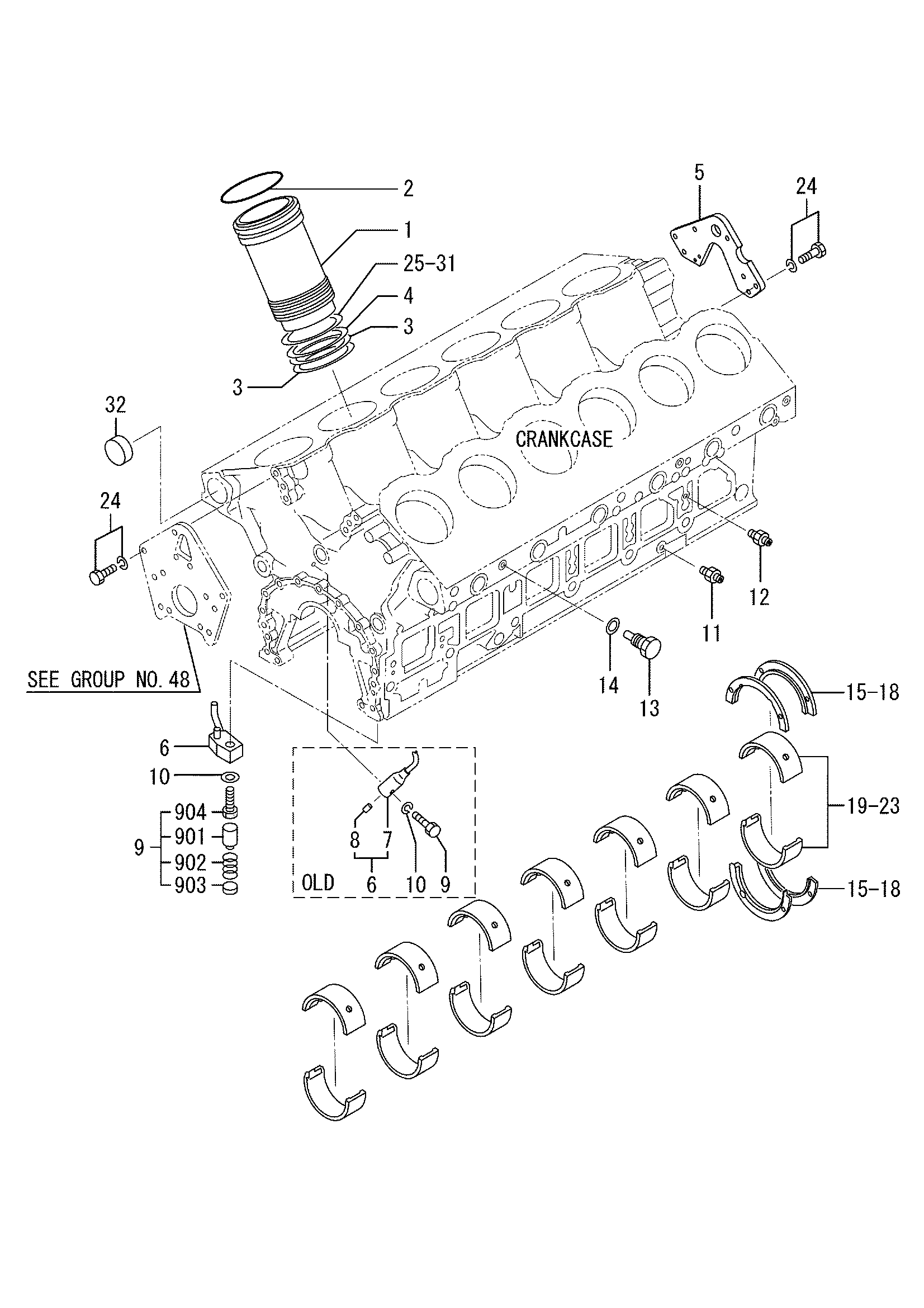

Кранккасе(деталь-1) — HITACHI EX1900-5

Заводская схема «Кранккасе(деталь-1)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3250762400	Линер, гидроцилиндр	12
2	H3250702800	Уплотнительное кольцо, линер	12
3	H3250702600	Уплотнительное кольцо, линер	24
4	H3250702700	Уплотнительное кольцо, линер	12
5	H3260735800	Подвес	1
5	H3260745800	Подвес	1
6	H3250728701	Форсунка в сборе, оилджет	12
6	H35A0708500	Форсунка, оилджет	12
8	H3111912201	Клапан, обратный	12
8	HF284606000	Палец, довел	12
9	H3250730700	Болт, комплект	12
9	H3750703700	Клапан, обратный	12
9-01	HME031826	Поршень, обратный клапан	12
9-02	HME031827	Пружина	12
9-03	HME031828	Пробка	12
10	HF251510000	Пружинная шайба	12
10	H3620708900	Пружина, коникал диск	12
11	H3740702800	Разъём	2
12	H0043412011	Разъём	1
13	H3260703800	Винт	8
14	H0594601001	Шайба, сеалинг	8
15	H3250928100	Пластина, упорный	4
16	H3250928200	Пластина, упорный	4
17	H3250928300	Пластина, упорный	4
18	H3250928400	Пластина, упорный	4
19	H3250960010	Подшипник комплект, основной	7
20	H3250960020	Подшипник комплект, основной	7
21	H3250960030	Подшипник комплект, основной	7
22	H3250960040	Подшипник комплект, основной	7
23	H3250960050	Подшипник комплект, основной	7
24	HF200512035	Болт, W/шайба	4
25	H35A0717500	Кольцо, линер	0
26	H35A0717100	Кольцо, линер	0
27	H35A0717600	Кольцо, линер	0
28	H35A0717200	Кольцо, линер	0
29	H35A0717700	Кольцо, линер	0
30	H35A0717300	Кольцо, линер	0
31	H35A0717400	Кольцо, линер	0
32	HF501080000	Пробка, експансион	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
