Панель (электрооборудование) — HITACHI EX1900-5

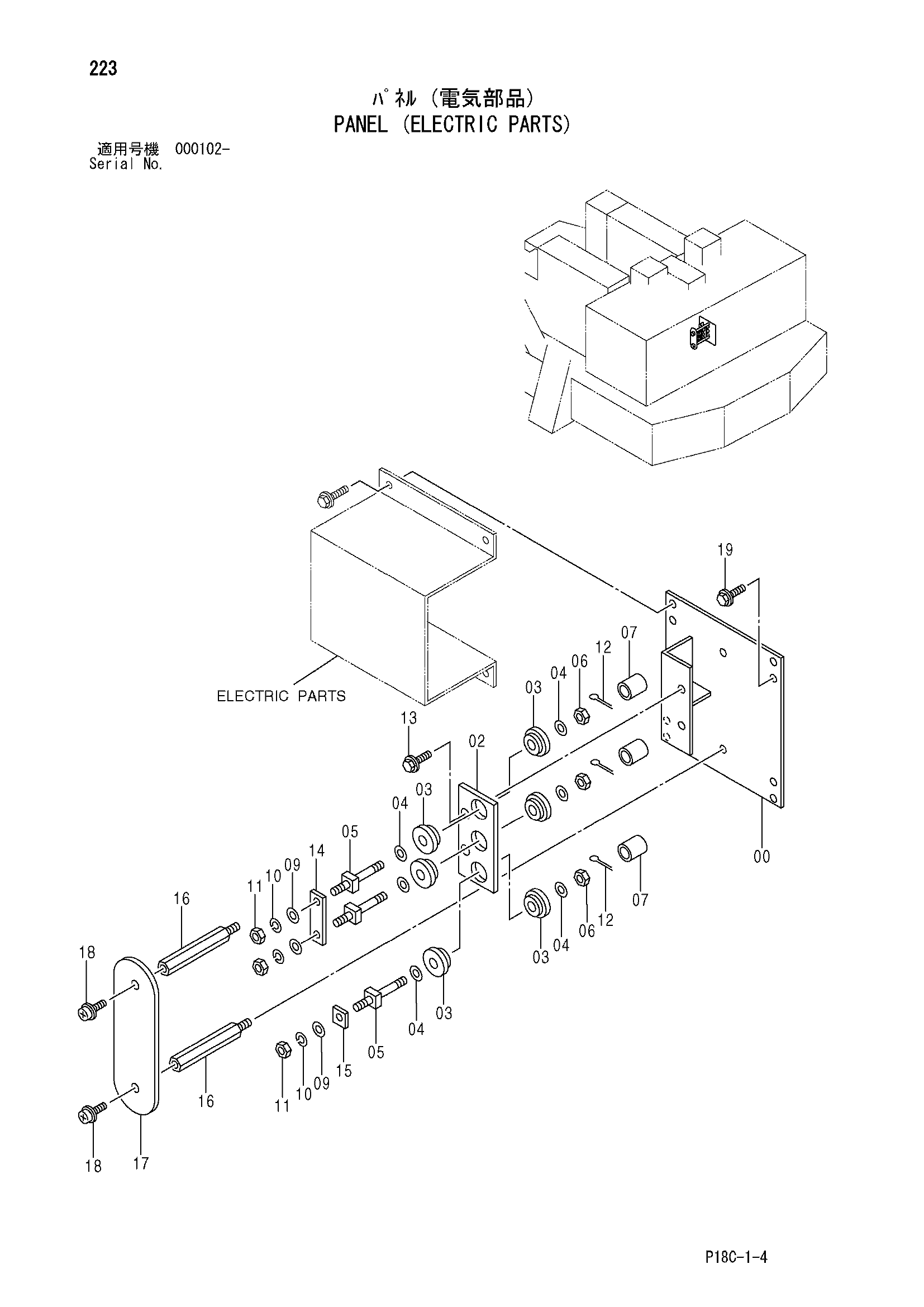

Заводская схема «Панель (электрооборудование)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084968 | Панель | 1 |
| 02 | 4339850 | Пластина | 1 |
| 03 | 4155145 | Втулка | 6 |
| 04 | 4114405 | Шайба | 6 |
| 05 | 4188186 | Болт | 3 |
| 06 | M631619 | Корончатая гайка | 3 |
| 07 | 4158607 | Колпачок | 3 |
| 09 | A590110 | Плоская шайба | 3 |
| 10 | A590910 | Пружинная шайба | 3 |
| 11 | J950010 | Гайка | 3 |
| 12 | A764028 | Шплинт | 3 |
| 13 | J011030 | Болт с шайбой | 2 |
| 13 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 14 | 4472500 | Пластина | 1 |
| 15 | 4472501 | Пластина | 1 |
| 16 | 4472504 | Болт | 2 |
| 17 | 4428652 | Пластина | 1 |
| 18 | J460620 | Винт с шайбой | 2 |
| 19 | J021025 | Болт с шайбой | 4 |
| 19 | J271025 замена: J901025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
