Смазка (насос) — HITACHI EX1900-5

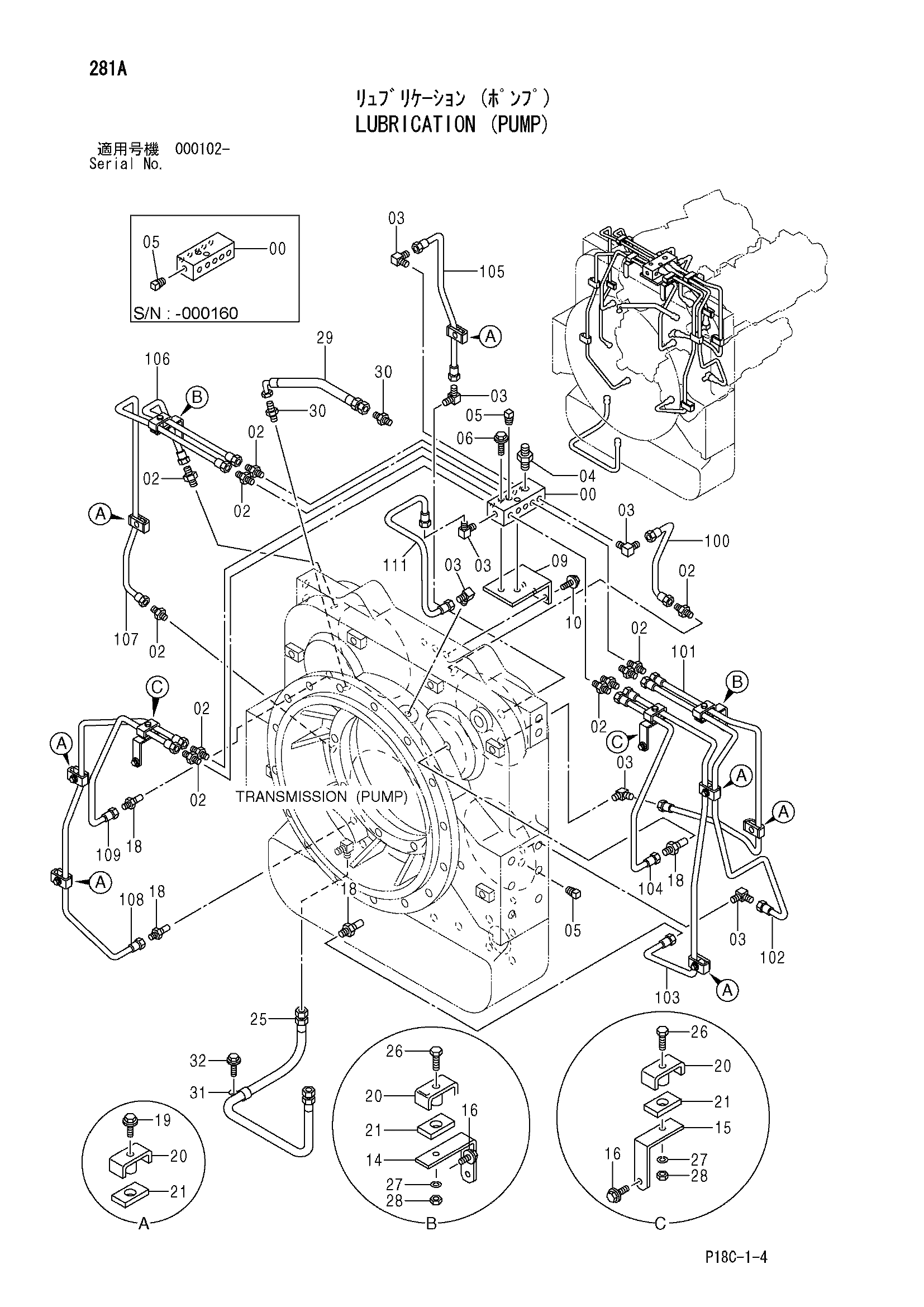

Заводская схема «Смазка (насос)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3089792 | Коллектор | 1 |
| 02 | 4097667 | Адаптер | 11 |
| 03 | 4097666 | Угловой штуцер | 5 |
| 03 | 4097666 | Угловой штуцер | 7 |
| 04 | 4317015 | Адаптер | 1 |
| 05 | 94-2022 | Пробка | 3 |
| 05 | 94-2022 | Пробка | 2 |
| 06 | J011065 | Болт с шайбой | 2 |
| 06 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 09 | 4451476 | Кронштейн | 1 |
| 10 | J011225 | Болт с шайбой | 3 |
| 10 | J271225 замена: J901225 | Болт с шайбой | 3 |
| 14 | 4451708 | Кронштейн | 2 |
| 15 | 4451711 | Кронштейн | 2 |
| 16 | J011020 | Болт с шайбой | 4 |
| 16 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 18 | 4344413 | Штуцер трубки | 4 |
| 19 | J011030 | Болт с шайбой | 7 |
| 19 | J271030 замена: J901030 | Болт с шайбой | 7 |
| 20 | 9736422 | Хомут | 11 |
| 21 | 4269657 | Резиновая прокладка | 11 |
| 25 | 4478600 | Шланг | 1 |
| 26 | J901035 | Болт | 4 |
| 27 | A590910 | Пружинная шайба | 4 |
| 28 | J950010 | Гайка | 4 |
| 29 | 4459608 | Шланг | 1 |
| 30 | 4154651 | Адаптер | 2 |
| 31 | 4190273 | Зажим | 1 |
| 32 | J011020 | Болт с шайбой | 1 |
| 32 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 100 | 4451501 | Трубка | 1 |
| 101 | 3091588 | Трубка | 1 |
| 102 | 3092434 | Трубка | 1 |
| 103 | 3091590 | Трубка | 1 |
| 104 | 4451561 | Трубка | 1 |
| 105 | 4451496 | Трубка | 1 |
| 106 | 4451513 | Трубка | 1 |
| 107 | 3091591 | Трубка | 1 |
| 108 | 3091593 | Трубка | 1 |
| 109 | 4451564 | Трубка | 1 |
| 111 | 4644561 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
