Рама — HITACHI EX1900-5

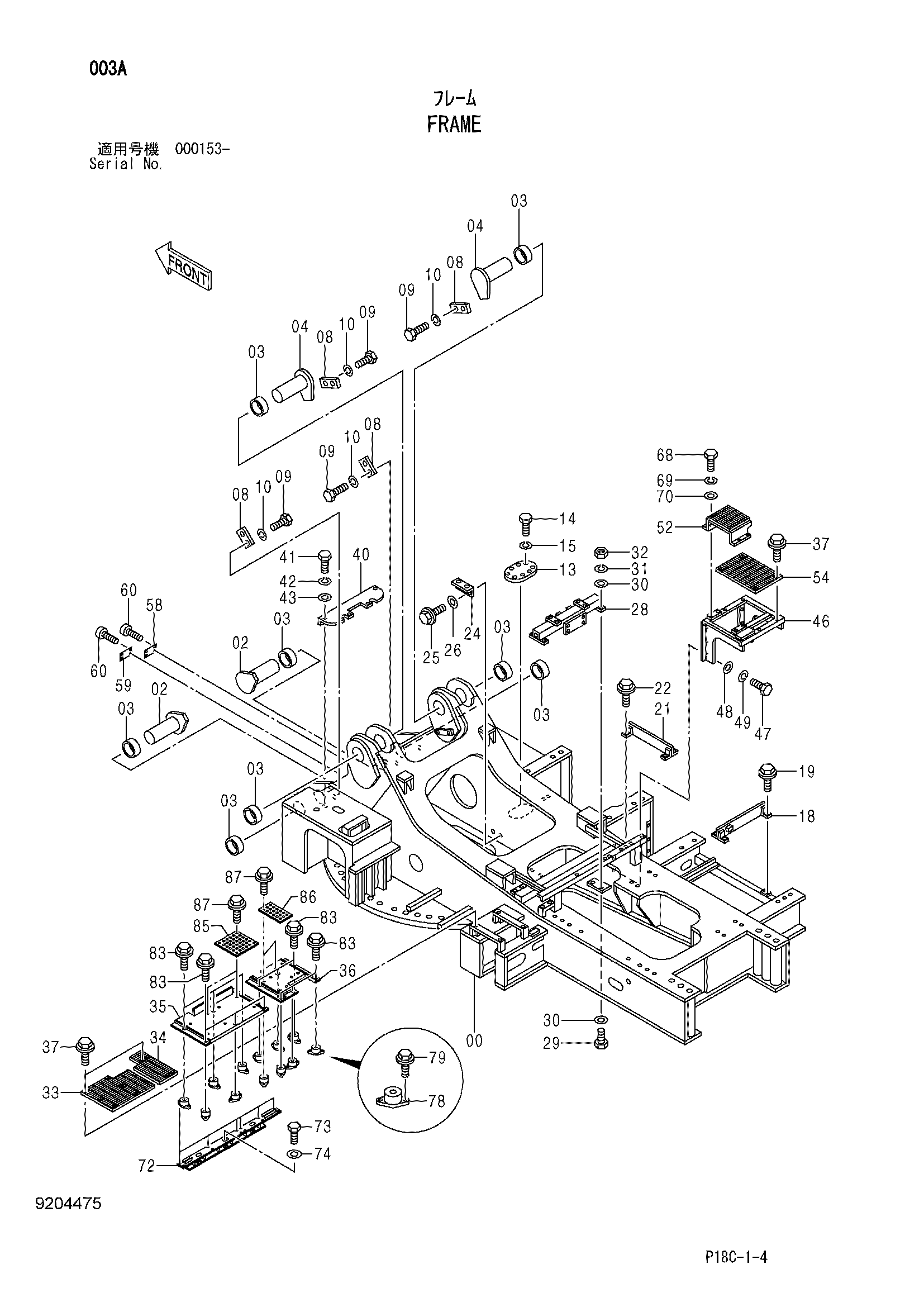

Заводская схема «Рама» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007562 | Рама основной | 1 |
| 02 | 8085340 | Палец | 2 |
| 03 | 4175214 | Втулка | 8 |
| 04 | 8040856 | Палец | 2 |
| 08 | 4179432 | Пластина | 4 |
| 09 | J932045 | Болт | 8 |
| 10 | A590920 | Пружинная шайба | 8 |
| 13 | 4350793 | Крышка | 1 |
| 14 | J901020 | Болт | 8 |
| 15 | A590910 | Пружинная шайба | 8 |
| 18 | 8084132 | Кронштейн | 1 |
| 19 | J011230 | Болт с шайбой | 4 |
| 19 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 21 | 8084697 | Кронштейн | 1 |
| 22 | J031245 | Болт с шайбой | 4 |
| 22 | J281245 замена: J901245 | Болт с шайбой | 4 |
| 24 | 9757143 | Кронштейн | 1 |
| 25 | J011230 | Болт с шайбой | 2 |
| 25 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 26 | J222012 | Шайба | 2 |
| 28 | 8085150 | Кронштейн | 1 |
| 29 | J901255 | Болт | 4 |
| 30 | J222012 | Шайба | 8 |
| 31 | A590912 | Пружинная шайба | 4 |
| 32 | J950012 | Гайка | 4 |
| 33 | 8083769 | Ступень | 1 |
| 34 | 8085517 | Ступень | 1 |
| 35 | 7049519 | Ступень | 1 |
| 36 | 7049526 | Ступень | 1 |
| 37 | J281030 | Болт с шайбой | 14 |
| 37A | J901030 | Болт | 1 |
| 37B | 4486055 | Шайба | 1 |
| 40 | 8083548 | Ступень | 1 |
| 41 | J901230 | Болт | 4 |
| 42 | A590912 | Пружинная шайба | 4 |
| 43 | 449490 | Шайба | 4 |
| 46 | 8085465 | Кронштейн | 1 |
| 47 | J901635 | Болт | 6 |
| 48 | A590116 | Плоская шайба | 6 |
| 49 | A590916 | Пружинная шайба | 6 |
| 52 | 8085472 | Ступень | 1 |
| 54 | 8085483 | Ступень | 1 |
| 59 | 3094826 | Информационная табличка | 1 |
| 60 | M492964 | Приводной винт | 8 |
| 68 | J901230 | Болт | 4 |
| 69 | A590912 | Пружинная шайба | 4 |
| 70 | A590112 | Плоская шайба | 4 |
| 72 | 7049515 | Кронштейн | 1 |
| 73 | J901235 | Болт | 6 |
| 74 | J222012 | Шайба | 6 |
| 78 | 4612492 | Резиновая подушка | 12 |
| 79 | J271030 | Болт с шайбой | 24 |
| 79A | J901030 | Болт | 1 |
| 79B | J222010 | Шайба | 1 |
| 83 | J271220 | Болт с шайбой | 12 |
| 83A | J901220 | Болт | 1 |
| 83B | J222012 | Шайба | 1 |
| 85 | 3091337 | Крышка | 2 |
| 86 | 3092334 | Крышка | 2 |
| 87 | J271025 | Болт с шайбой | 16 |
| 87A | J901025 | Болт | 1 |
| 87B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
