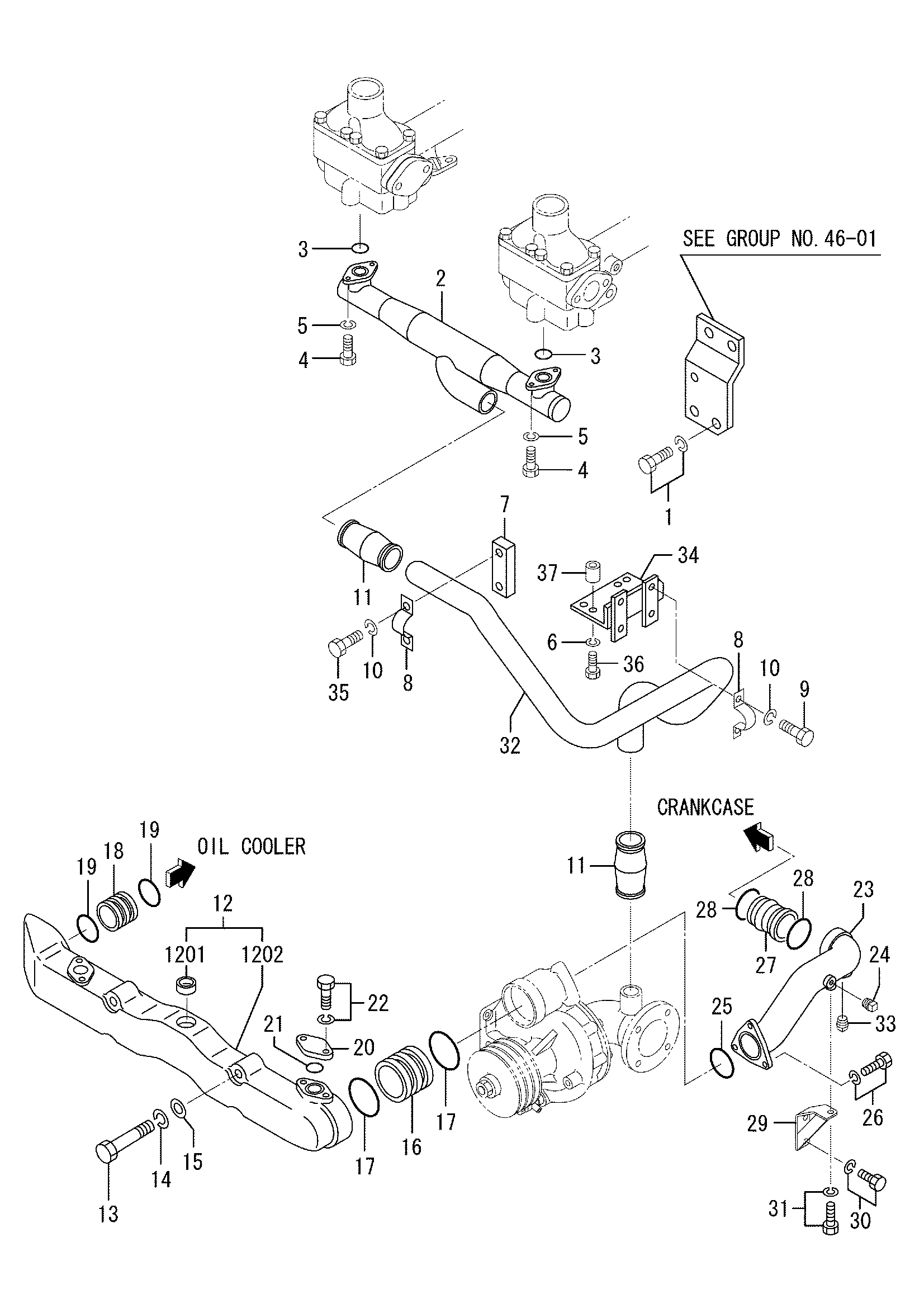

Охлаждение система(деталь-2) — HITACHI EX1900-5

Заводская схема «Охлаждение система(деталь-2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	HF200512025	Болт, W/шайба	2
2	H3264672500	Трубка, бй-пасс	1
3	HF315304500	Уплотнительное кольцо	2
4	HF103510025	Болт	4
5	HF251510000	Пружинная шайба	4
6	HF251508000	Васхер.спринг	4
7	H3264601700	Кронштейн	1
8	H3264652800	Хомут	3
9	HF103510020	Болт	4
10	HF251510000	Пружинная шайба	6
11	H0482640050	Муфта	2
12	H3264651012	Трубка в сборе, водяной	1
12-01	H0482623500	Колпачок, сеалинг	4
12-02	H3264651102	Трубка, водяной	1
13	HF115512075	Болт	4
14	HF251512000	Пружинная шайба	4
15	HF250012000	Шайба, плаин	4
16	H3264661200	Соединение	1
17	HF315009000	Уплотнительное кольцо	2
18	H3253902100	Соединение	1
19	HF315306000	Уплотнительное кольцо	2
20	H3264606900	Крышка	1
21	HF315306000	Уплотнительное кольцо	1
22	HF200512030	Болт, W/шайба	2
23	H3264610800	Трубка, водяной	1
24	HF500610000	Пробка, таперед	1
25	HF315307000	Уплотнительное кольцо	1
26	HF200510025	Болт, W/шайба	3
27	H3253902100	Соединение	1
28	HF315306000	Уплотнительное кольцо	2
29	H3264614700	Стойка	1
30	HF200510016	Болт, W/шайба	2
31	HF180510016	Болт, W/шайба	1
32	H3264601500	Трубка, бй-пасс	1
32	H3264611500	Трубка, бй-пасс	1
33	HF500621000	Пробка, таперед	1
34	H3264601600	Стойка, бй-пасс трубка	1
34	H3264611600	Стойка, бй-пасс трубка	1
35	HF103510060	Болт	2
36	HF103508020	Болт	4
36	HF103508040	Болт	4
37	H3063651900	Проставка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
