Управление короб — HITACHI EX1900-5

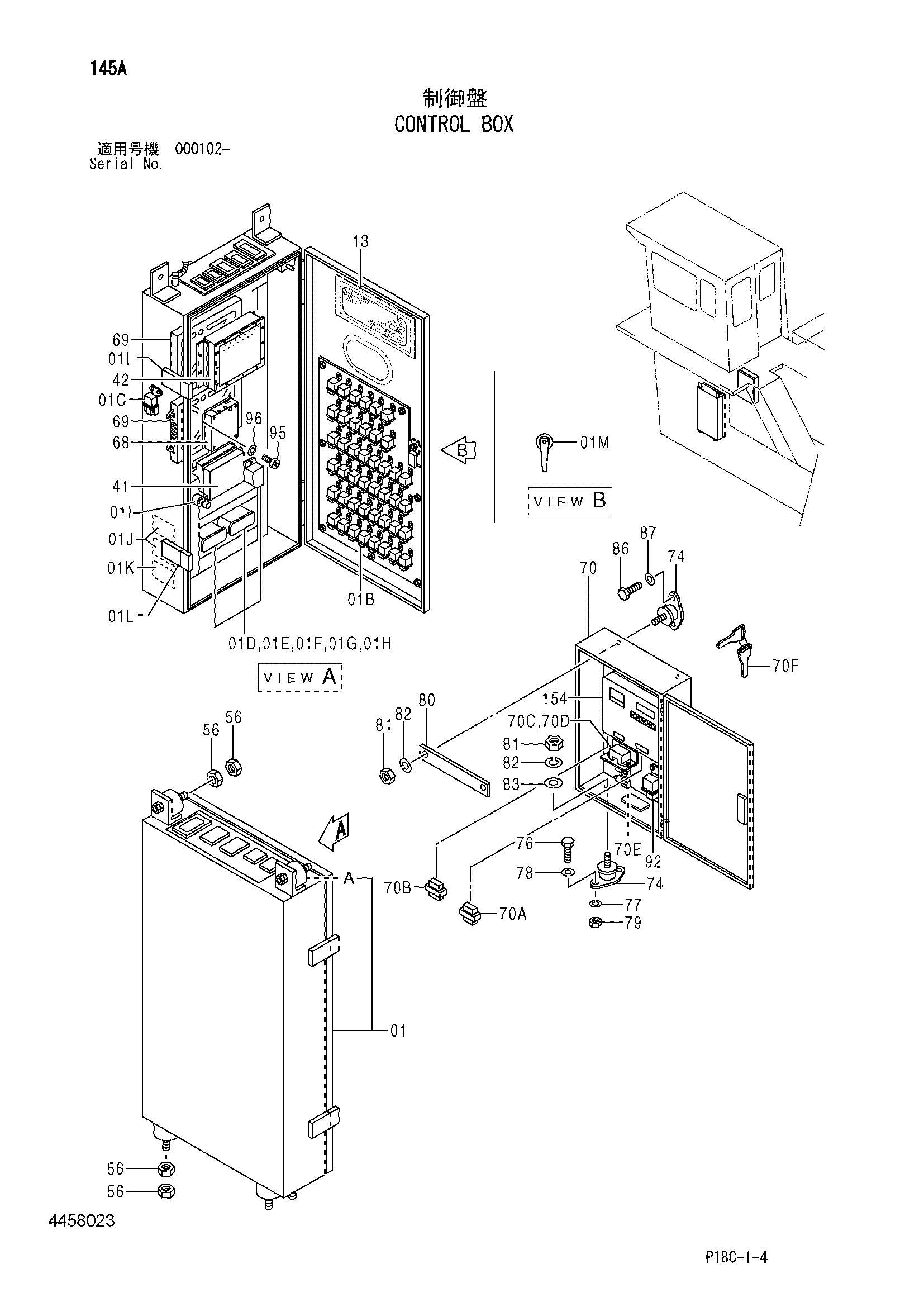

Заводская схема «Управление короб» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4458023 | Короб управление | 1 |
| 01A | 4394873 | Резиновая подушка | 6 |
| 01B | 4414207 | Реле | 44 |
| 01B | 4414207 | Реле | 45 |
| 01C | 4352729 | Реле | 1 |
| 01D | 4195593 | Предохранитель (5A) | 27 |
| 01D | 4195593 | Предохранитель (5A) | 28 |
| 01E | 4195594 | Предохранитель (10A) | 8 |
| 01F | 4195595 | Предохранитель (15A) | 5 |
| 01G | 4195596 | Предохранитель (20A) | 1 |
| 01H | 4195597 | Предохранитель (30A) | 3 |
| 01I | 4354242 | Выключатель | 1 |
| 01J | 4487452 | Резистор | 2 |
| 01J1 | 4487453 | Резистор | 1 |
| 01K | 4487450 | Резистор | 1 |
| 01K1 | 4487451 | Резистор | 1 |
| 01L | 4697265 | Защёлка | 2 |
| 01M | 4697270 | Рукоятка | 1 |
| 13 | 4620645 | Плафон кабины | 1 |
| 13A | 4620664 | Фонарь | 1 |
| 41 | 4371485 | Блок управление | 1 |
| 42 | 4456394 | Амплифиер | 1 |
| 56 | J950012 | Гайка | 12 |
| 68 | 9205327 | DLU EX1900 | 1 |
| 69 | 9205328 | Блок епвк | 2 |
| 70 | 9223294 | Короб управление | 1 |
| 70A | 4484367 | Разъём | 1 |
| 70B | 4484368 | Разъём | 1 |
| 70C | 4195593 | Предохранитель (5A) | 1 |
| 70D | 4195596 | Предохранитель (20A) | 1 |
| 70E | 4413141 | Диод | 1 |
| 74 | 4340944 | Резиновая прокладка | 4 |
| 76 | J901025 | Болт | 4 |
| 77 | A590910 | Пружинная шайба | 4 |
| 78 | A590110 | Плоская шайба | 4 |
| 79 | J950010 | Гайка | 4 |
| 80 | 4436019 | Пластина | 1 |
| 81 | J950012 | Гайка | 4 |
| 82 | A590912 | Пружинная шайба | 4 |
| 83 | 449490 | Шайба | 2 |
| 86 | J901020 | Болт | 4 |
| 87 | A590910 | Пружинная шайба | 4 |
| 92 | 4352729 | Реле | 1 |
| 95 | M430508 | Винт | 6 |
| 96 | A590905 | Пружинная шайба | 6 |
| 154 | H3266322100 | Контроллер | 1 |
| 154 | H3266332100 | Контроллер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
