Рукоять(8.0m) детали — HITACHI EX1900-5

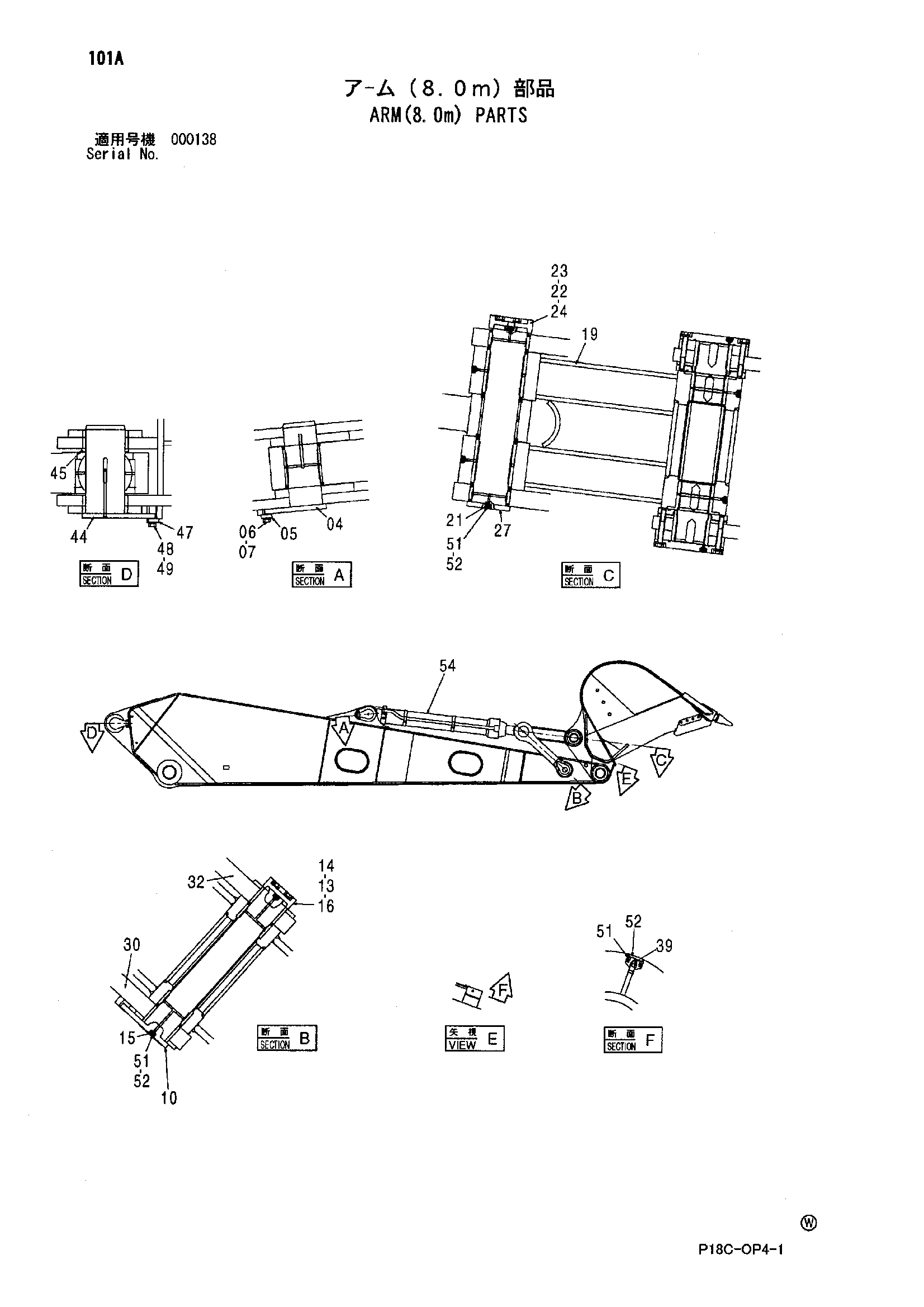

Заводская схема «Рукоять(8.0m) детали» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8048336 | Палец | 1 |
| 05 | 4179432 | Пластина | 1 |
| 06 | J912045 | Болт | 2 |
| 07 | A590920 | Пружинная шайба | 2 |
| 10 | 8048269 | Палец | 1 |
| 13 | J912050 | Болт | 3 |
| 14 | A590920 | Пружинная шайба | 3 |
| 15 | J75481 | Пресс-маслёнка | 2 |
| 16 | 4393380 | Ограничитель | 1 |
| 19 | 9163309 | Тяга A | 1 |
| 19A | 3076789 | Втулка | 2 |
| 19B | 4258784 | Втулка | 2 |
| 19C | 4258579 | Пылезащитное уплотнение | 4 |
| 19D | J75481 | Пресс-маслёнка | 4 |
| 19E | 4130686 | Втулка | 4 |
| 19F | 4105912 | Колпачок | 4 |
| 19G | 7040075 | Тяга | 1 |
| 21 | J75481 | Пресс-маслёнка | 2 |
| 22 | J912050 | Болт | 3 |
| 23 | A590920 | Пружинная шайба | 3 |
| 24 | 4393386 | Ограничитель | 1 |
| 27 | 8093620 | Палец | 1 |
| 30 | 9233961 | Тяга в сборе | 1 |
| 30A | 8094479 | Тяга B | 1 |
| 30B | 4258661 | Втулка | 1 |
| 30C | 4370901 | Втулка | 1 |
| 30D | 4258579 | Пылезащитное уплотнение | 2 |
| 32 | 9233962 | Тяга в сборе | 1 |
| 32A | 8094480 | Тяга B | 1 |
| 32B | 4258661 | Втулка | 1 |
| 32C | 4370901 | Втулка | 1 |
| 32D | 4258579 | Пылезащитное уплотнение | 2 |
| 39 | J75481 | Пресс-маслёнка | 2 |
| 44 | 8037619 | Палец | 2 |
| 45 | 4259869 | Проставка | 2 |
| 47 | 4179432 | Пластина | 2 |
| 48 | J912045 | Болт | 4 |
| 49 | A590920 | Пружинная шайба | 4 |
| 51 | 4130686 | Втулка | 6 |
| 52 | 4105912 | Колпачок | 6 |
| 54 | 4374972 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
