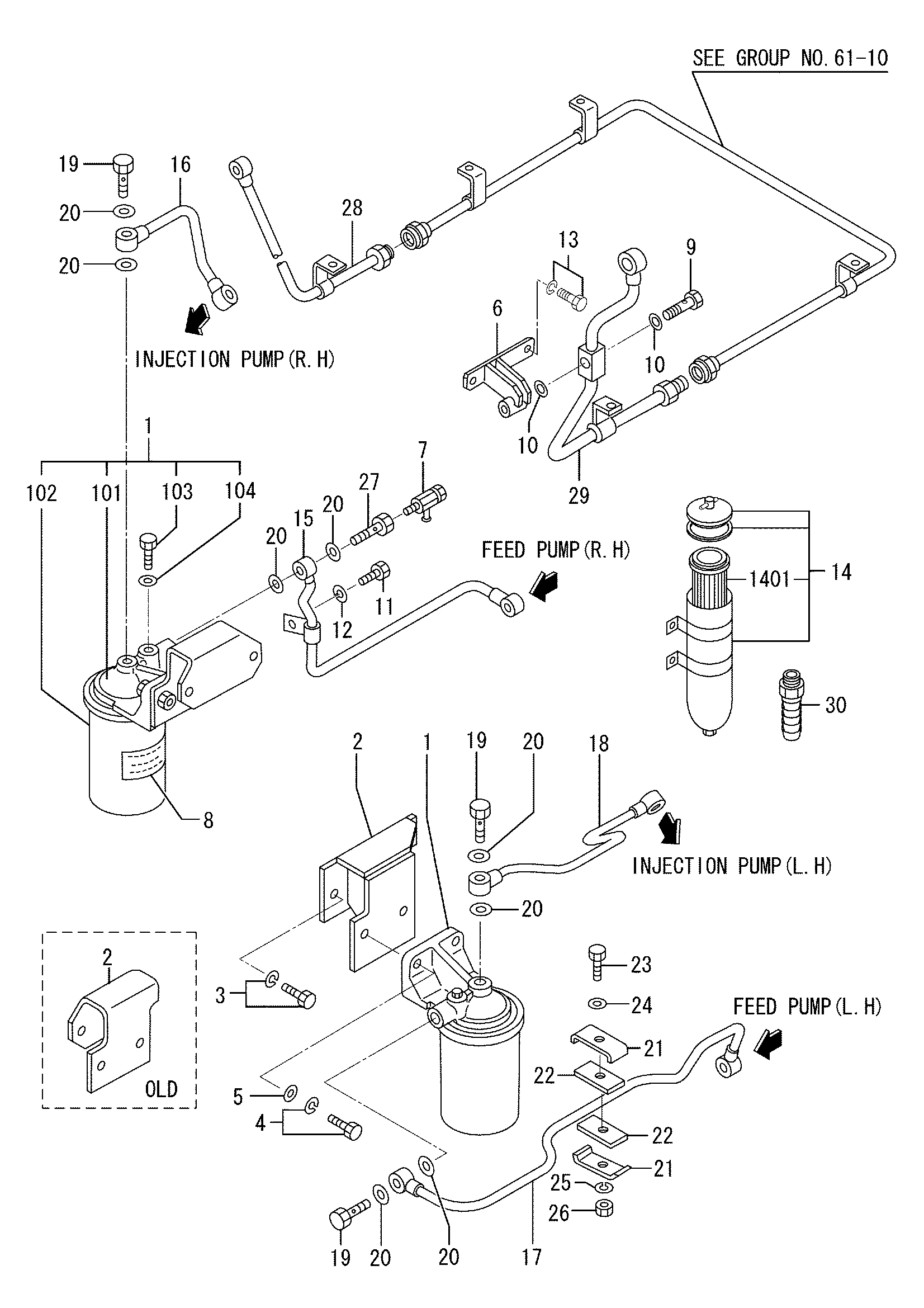

Топливный фильтр трубопроводы — HITACHI EX1900-5

Заводская схема «Топливный фильтр трубопроводы» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3256261010	Фильтр в сборе, топливный	2
1-01	H3626207100	Кронштейн в сборе	2
1-02	H3256260300	Элемент, картридж	2
1-03	H3256200115	Пробка, воздушный	2
1-04	H0594600801	Шайба, сеалинг	2
2	H3266168101	Кронштейн, топливный фильтр	2
2	H3266208100	Кронштейн, топливный фильтр	2
3	HF200510020	Болт, W/шайба	4
4	HF180510030	Болт, W/шайба	4
5	HF250010000	Шайба, плаин	4
6	H3266203300	Разъём	1
7	H3126251901	Кокк, воздушный вент	1
8	H3256200800	Табличка, предупреждение	1
9	HF461014000	Болт, проушина	1
10	H0594601401	Шайба, сеалинг	2
11	HF103510016	Болт	1
12	HF251510000	Пружинная шайба	1
13	HF200510030	Болт, W/шайба	2
14	H4730205502	Сепаратор, топливный	2
14-01	H4730213500	Элемент	2
15	H3266214100	Трубка, топливный правый	1
16	H3266157200	Трубка, топливный правый	1
17	H3266204200	Трубка, топливный левый	1
18	H3266157400	Трубка, топливный левый	1
19	HF461014000	Болт, проушина	3
20	H0594601401	Шайба, сеалинг	8
21	H3726101700	Хомут	2
22	H3726101800	Сиденье	2
23	HF103510035	Болт	1
24	HF250010000	Шайба, плаин	1
25	HF251510000	Пружинная шайба	1
26	HF232010000	Гайка, JAM	1
27	H3716104900	Болт, проушина	1
28	H3266204300	Трубка, подающий правый	1
28	H3266214300	Пипе.феед правый	1
29	H3266214400	Трубка, подающий левый	1
29	H3266204600	Трубка, подающий левый	1
30	H4730209300	Ниппель	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
