Трубопроводы системы смазки (рукоять 3.6m)(2-1) — HITACHI EX1900-5

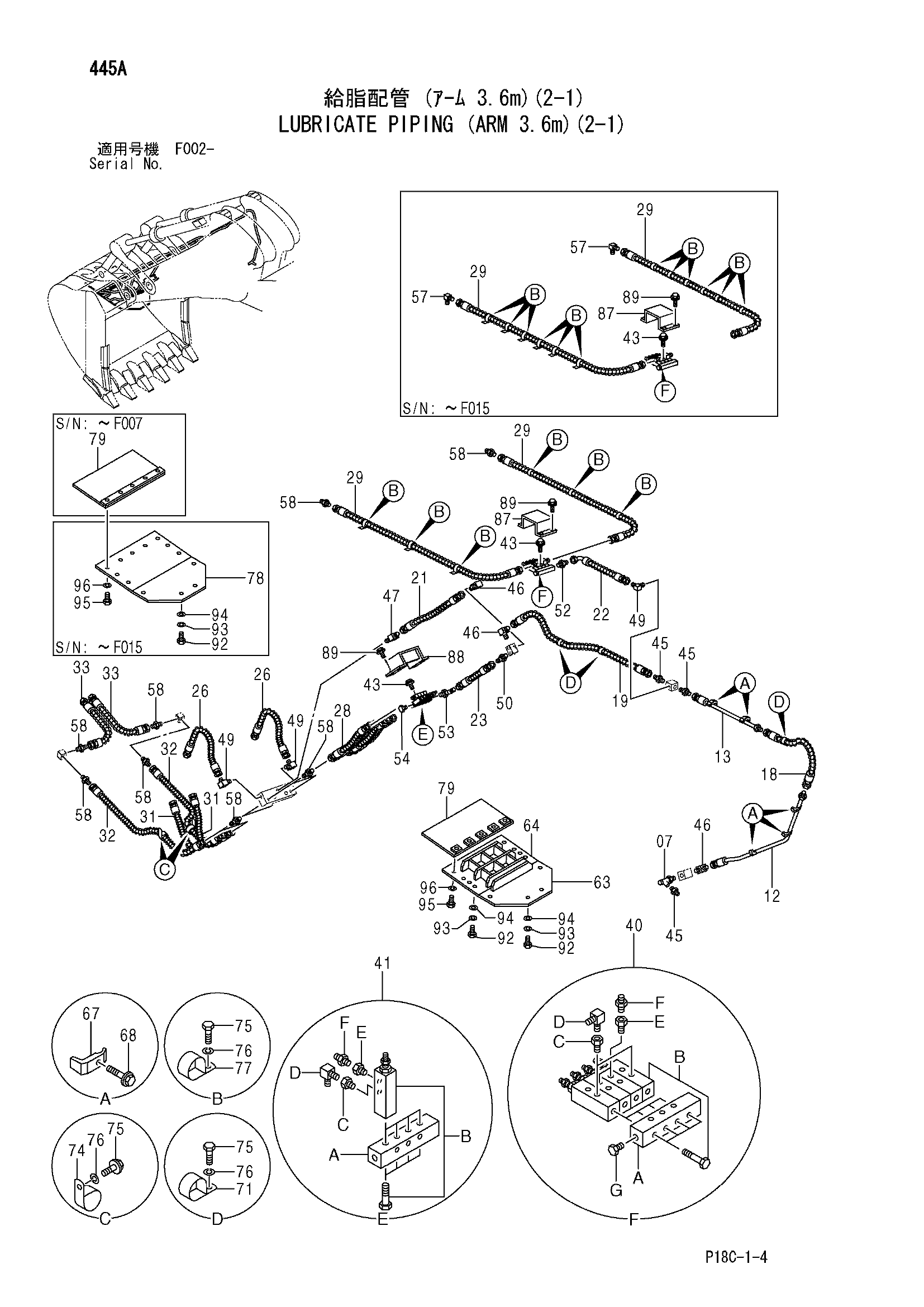

Заводская схема «Трубопроводы системы смазки (рукоять 3.6m)(2-1)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4372714 | Соединение свивел | 1 |
| 12 | 9756743 | Трубка | 1 |
| 13 | 9756744 | Трубка | 1 |
| 18 | 4456269 | Шланг | 1 |
| 19 | 4454645 | Шланг | 1 |
| 21 | 4466601 | Шланг | 1 |
| 22 | 4411438 | Шланг | 1 |
| 23 | 4456314 | Шланг | 1 |
| 26 | 4411442 | Шланг | 2 |
| 28 | 4466597 | Шланг | 4 |
| 29 | 4456270 | Шланг | 2 |
| 29 | 4614777 | Шланг | 2 |
| 31 | 4411445 | Шланг | 2 |
| 32 | 4401954 | Шланг | 2 |
| 33 | 4454884 | Шланг | 2 |
| 40 | 4411372 | Клапан | 1 |
| 40B | 4182051 | Клапан | 4 |
| 40C | 4253567 | Адаптер | 2 |
| 40D | 4154656 | Угловой штуцер | 2 |
| 40E | 4191349 | Адаптер | 2 |
| 40F | J75481 | Пресс-маслёнка | 2 |
| 40G | 4092534 | Пробка | 1 |
| 41 | 4411373 | Клапан | 1 |
| 41B | 4182051 | Клапан | 4 |
| 41C | 4253567 | Адаптер | 4 |
| 41D | 4154656 | Угловой штуцер | 2 |
| 41E | 4191349 | Адаптер | 4 |
| 41F | J75481 | Пресс-маслёнка | 4 |
| 43 | J010845 | Болт с шайбой | 6 |
| 43 | J260845 замена: J900845 | Болт с шайбой | 6 |
| 45 | 4221278 | Адаптер | 3 |
| 46 | 4156433 | Угловой штуцер | 3 |
| 47 | 4190248 | Угловой штуцер | 1 |
| 49 | 4154657 | Угловой штуцер | 3 |
| 50 | 4215650 | Адаптер | 1 |
| 52 | 4200466 | Адаптер | 1 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4154671 | Угловой штуцер | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4092534 | Пробка | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 4154656 | Угловой штуцер | 2 |
| 58 | 4154651 | Адаптер | 12 |
| 58 | 4154651 | Адаптер | 14 |
| 63 | 8091587 | Крышка | 1 |
| 64 | 7043448 | Крышка | 1 |
| 67 | 4053595 | Хомут трубки | 5 |
| 68 | J011255 | Болт с шайбой | 5 |
| 68 | J271255 замена: J901255 | Болт с шайбой | 5 |
| 71 | 4190291 | Зажим | 3 |
| 74 | 4190277 | Зажим | 2 |
| 75 | J901020 | Болт | 17 |
| 75 | J901020 | Болт | 11 |
| 76 | A590910 | Пружинная шайба | 17 |
| 76 | A590910 | Пружинная шайба | 11 |
| 77 | 4190253 | Зажим | 12 |
| 77 | 4190253 | Зажим | 6 |
| 78 | 7041318 | Крышка | 1 |
| 79 | 9757641 замена: 9760048 | Резиновая прокладка | 1 |
| 79 | 9760048 | Резиновая прокладка | 1 |
| 87 | 4411734 | Крышка | 1 |
| 88 | 9756754 | Крышка | 1 |
| 89 | J011020 | Болт с шайбой | 8 |
| 89 | J271020 замена: J901020 | Болт с шайбой | 8 |
| 92 | J902050 | Болт | 8 |
| 92 | J902060 | Болт | 10 |
| 93 | A590920 | Пружинная шайба | 8 |
| 93 | A590920 | Пружинная шайба | 10 |
| 94 | A590120 | Плоская шайба | 8 |
| 94 | A590120 | Плоская шайба | 10 |
| 95 | J901650 | Болт | 5 |
| 96 | A590916 | Пружинная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
