Насос управление панель — HITACHI EX1900-5

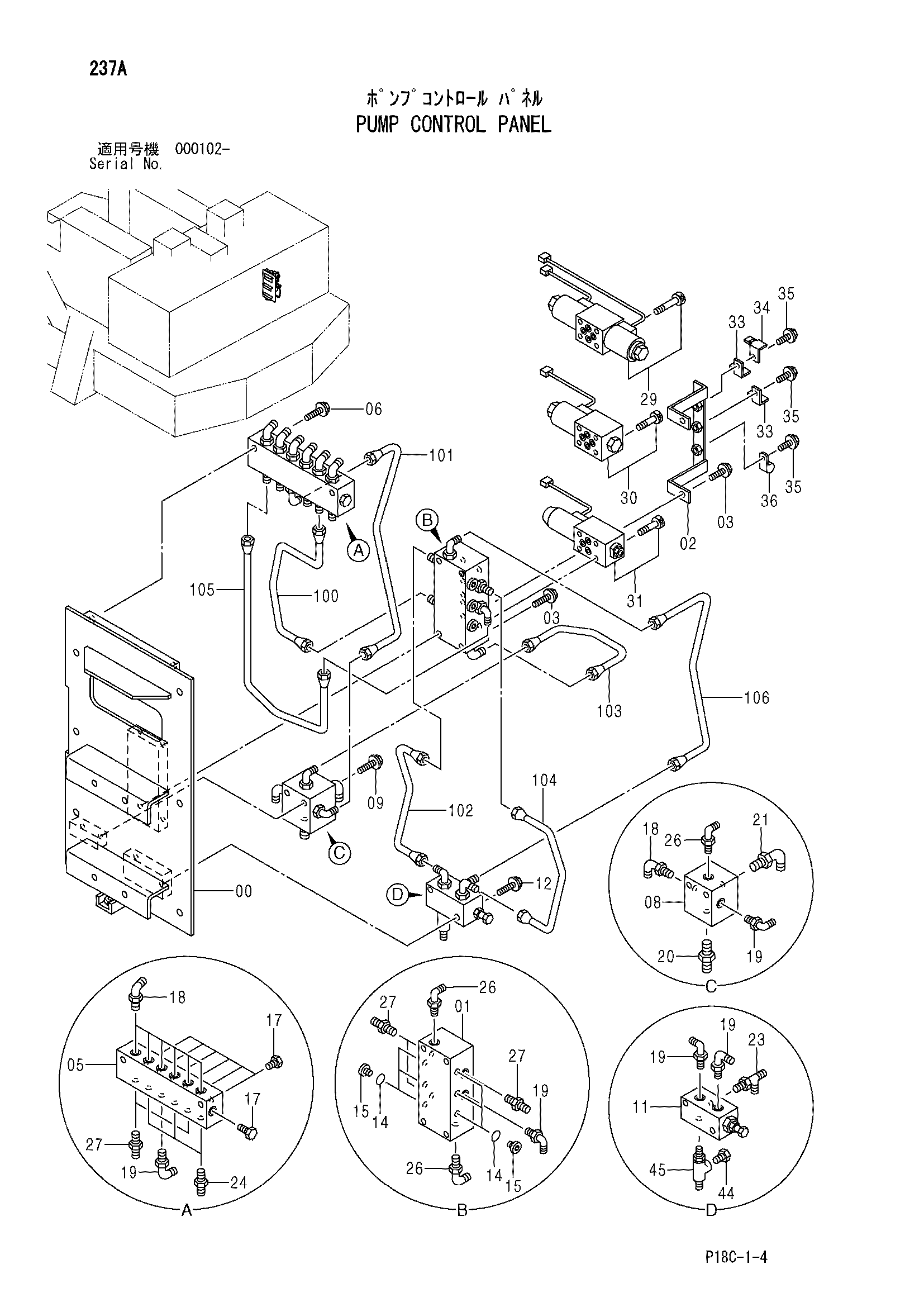

Заводская схема «Насос управление панель» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040765 | Пластина | 1 |
| 01 | 2045942 | Коллектор | 1 |
| 02 | 9757065 | Кронштейн | 1 |
| 03 | J011075 | Болт с шайбой | 4 |
| 03 | J271075 замена: J901075 | Болт с шайбой | 4 |
| 05 | 3071390 | Коллектор | 1 |
| 06 | J011055 | Болт с шайбой | 2 |
| 06 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 08 | 3071377 | Коллектор | 1 |
| 09 | J011080 | Болт с шайбой | 2 |
| 09 | J271080 замена: J901080 | Болт с шайбой | 2 |
| 11 | 4319983 | Клапан | 1 |
| 12 | J011065 | Болт с шайбой | 2 |
| 12 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 14 | 4506408 | Уплотнительное кольцо | 6 |
| 15 | 4217651 | Пробка | 6 |
| 17 | A885002 | Пробка | 7 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852322 | Угловой штуцер | 7 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4293950 | Угловой штуцер | 5 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852166 | Адаптер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | A852366 | Угловой штуцер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4347869 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852122 | Адаптер | 3 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4344046 | Угловой штуцер | 3 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4255304 | Штуцер трубки | 5 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4348209 замена: 4725472 | Электромагнитный клапан | 1 |
| 30 | 4358791 замена: 4724329 | Электромагнитный клапан | 1 |
| 31 | 4184231 | Электромагнитный клапан | 1 |
| 33 | 4257159 | Кронштейн | 2 |
| 34 | 4336875 | Кронштейн | 1 |
| 35 | J021025 | Болт с шайбой | 3 |
| 35 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 36 | 4190261 | Зажим | 1 |
| 44 | A885002 | Пробка | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4364784 | Тройник | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 100 | 4453437 | Трубка | 1 |
| 101 | 4458061 | Трубка | 1 |
| 102 | 4458063 | Трубка | 1 |
| 103 | 4458066 | Трубка | 1 |
| 104 | 4458068 | Трубка | 1 |
| 105 | 4458073 | Трубка | 1 |
| 106 | 4458074 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
