Гидроцилиндр ковша — HITACHI EX1900-5

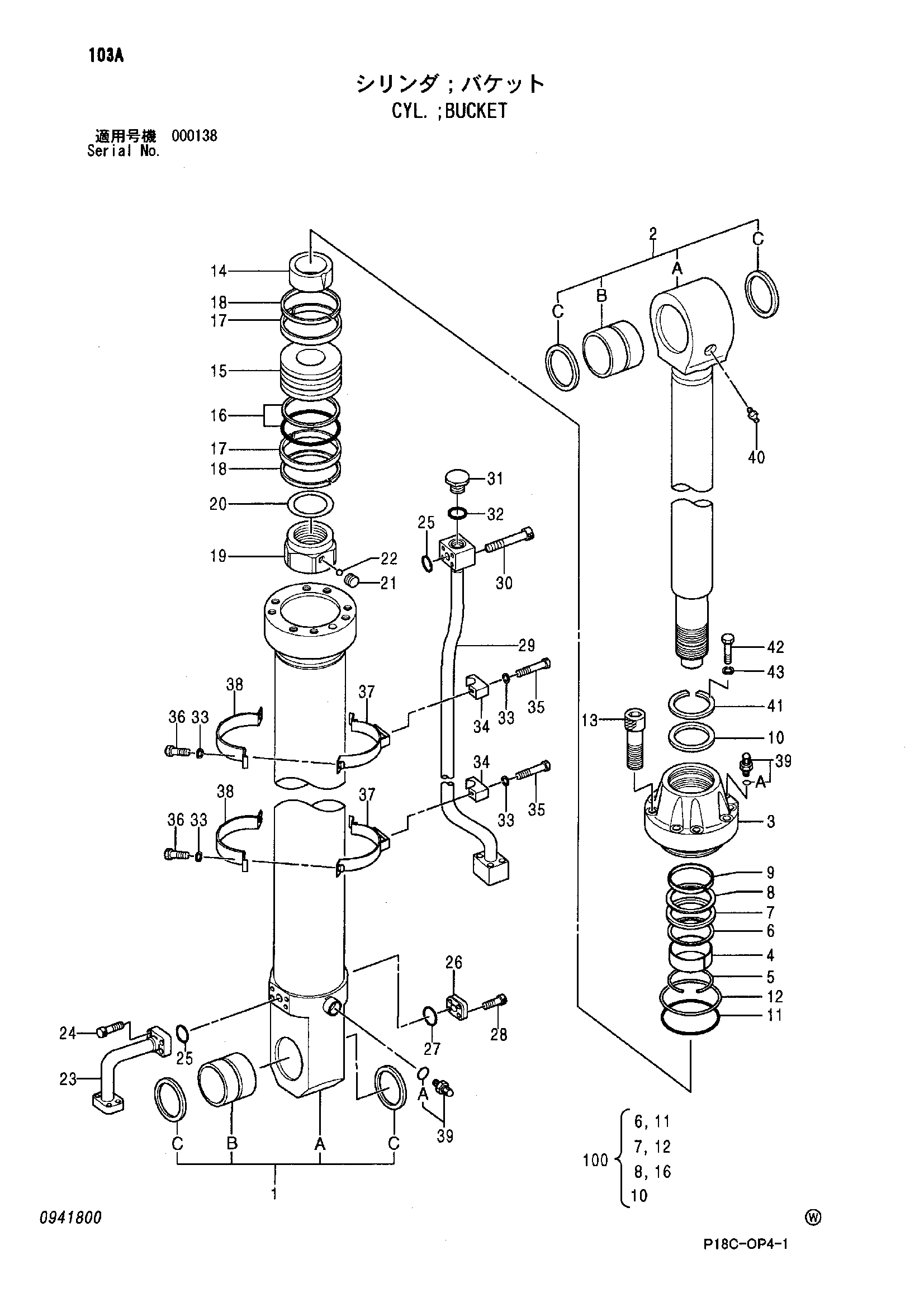

Заводская схема «Гидроцилиндр ковша» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4374972	Гидроцилиндр ковша	1
1	0941801	Труба гидроцилиндра	1
1A	0496001	Труба гидроцилиндра	1
1B	0400402	Втулка пальца	1
1C	0400403	Грязесъёмное кольцо	2
2	0941802	Шток поршня	1
2A	4477538	Шток поршня	1
2B	0400405	Втулка пальца	1
2C	0400406	Грязесъёмное кольцо	2
3	4477556	Головка гидроцилиндра	1
4	4392642	Втулка	1
5	0161002	Стопорное кольцо	1
6	0336605	Уплотнительное кольцо	1
7	0257507	Кольцо U	1
8	0257527	Опорное кольцо	1
9	0706903	Направляющее кольцо	1
10	0809403	Грязесъёмное кольцо	1
11	4007528	Уплотнительное кольцо	1
12	0257604	Опорное кольцо	1
13	0257605	Болт с внутренним шестигранником	8
14	0941803	Амортизирующий подшипник	1
15	0496007	Поршень	1
16	0242310	Уплотнительное кольцо	1
17	0336412	Кольцо	2
18	0242312	Кольцо	2
19	0706908	Гайка	1
20	0706907	Регулировочная шайба	1
21	0400215	Установочный винт	1
22	0400216	Стальной шарик	1
23	0941804	Трубка	1
24	0400411	Болт с внутренним шестигранником	4
25	0400412	Уплотнительное кольцо	2
26	0288109	Пробка	1
27	4034658	Уплотнительное кольцо	1
28	0400414	Болт с внутренним шестигранником	4
29	0941805	Трубка	1
30	0496012	Болт с внутренним шестигранником	4
31	0349308	Пробка	1
32	992444	Уплотнительное кольцо	1
33	A590914	Пружинная шайба	6
34	0379917	Хомут трубки	2
35	0379918	Болт	2
36	0379919	Болт	4
37	0496015	Лента	2
38	0496016	Лента	2
39	0643016	Воздушный клапан	2
39A	957366	Уплотнительное кольцо	1
40	J75481	Пресс-маслёнка	1
41	0859204	Пластина	3
42	0360703	Болт	6
43	0360704	Пружинная шайба	6
100	4634142	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
