Коленчатый вал, маховик и дампер — HITACHI EX1900-5

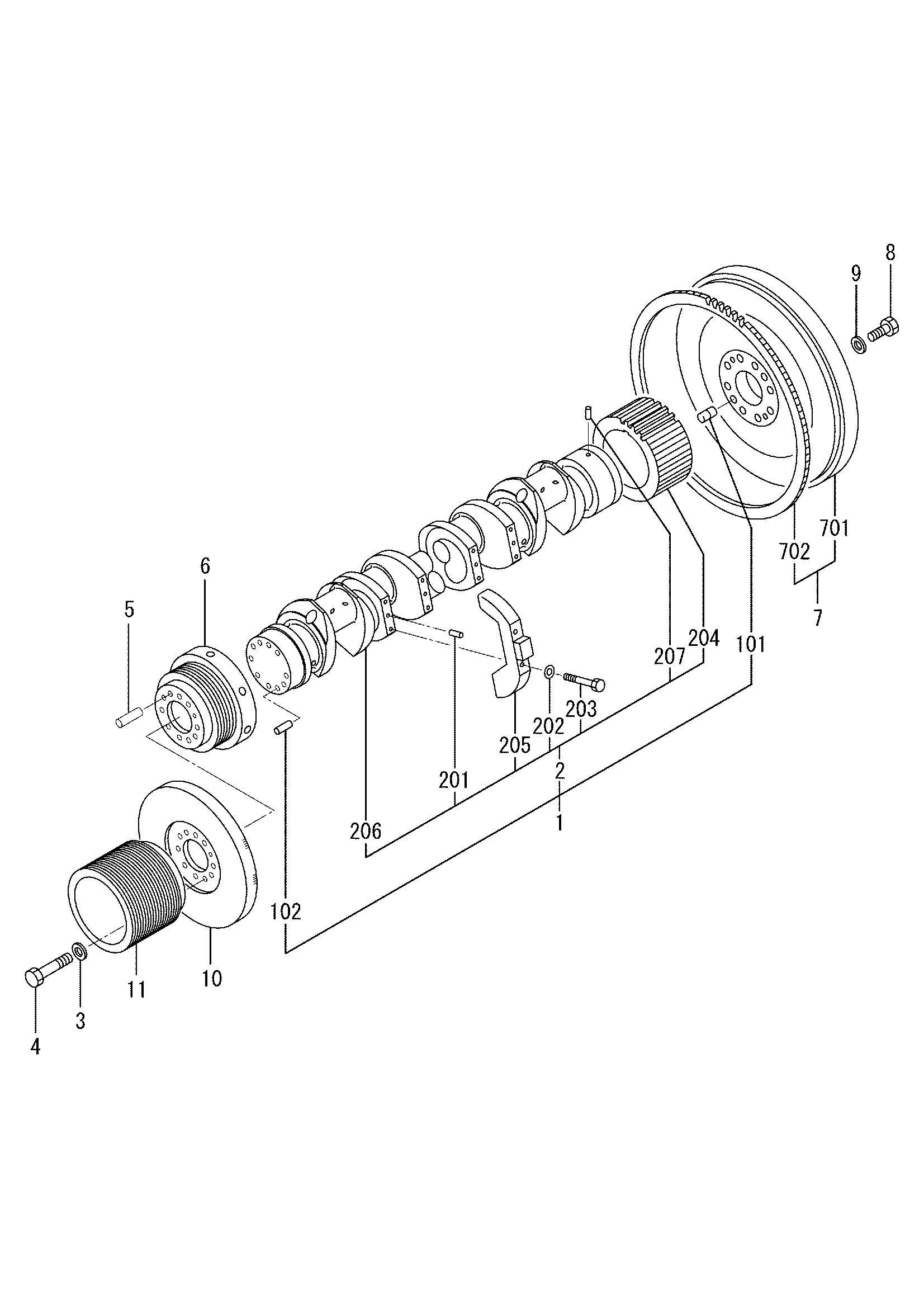

Заводская схема «Коленчатый вал, маховик и дампер» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3262040010 | Коленчатый вал в сборе | 1 |
| 1-01 | H3252000300 | Палец, довел | 2 |
| 1-02 | H3252000400 | Палец | 2 |
| 2-01 | HF284616000 | Палец, довел | 12 |
| 2-02 | H3120171800 | Шайба | 24 |
| 2-03 | H3232000401 | Болт | 24 |
| 2-04 | H3252320100 | Шестерня, коленчатый вал | 1 |
| 2-07 | H3342302600 | Палец, довел | 1 |
| 3 | H3252111600 | Шайба | 8 |
| 4 | HF103522160 | Болт | 8 |
| 5 | H3262000900 | Палец, довел | 2 |
| 6 | H3262000800 | Шкив, коленчатый вал | 1 |
| 6 | H3262000801 | Шкив, коленчатый вал | 1 |
| 6 | H3262000802 | Шкив, коленчатый вал | 1 |
| 7 | H3262100050 | Маховик в сборе | 1 |
| 7 | H3262100051 | Маховик в сборе | 1 |
| 7 | H3262100052 | Маховик в сборе | 1 |
| 7-02 | H3252102200 | Шестерня, кольцо | 1 |
| 7-02 | H3252102201 | Шестерня, кольцо | 1 |
| 8 | H3252110400 | Болт | 8 |
| 9 | H3252111600 | Шайба | 8 |
| 10 | H3262221100 | Дампер, вискоус | 1 |
| 10 | H3262231100 | Дампер, вискоус | 1 |
| 11 | H3262504400 | Шкив, коленчатый вал | 1 |
| 11 | H3262504401 | Шкив, коленчатый вал | 1 |
| 11 | H3262504402 | Шкив, коленчатый вал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
