Крышка двигателя (1) — HITACHI EX1900-5

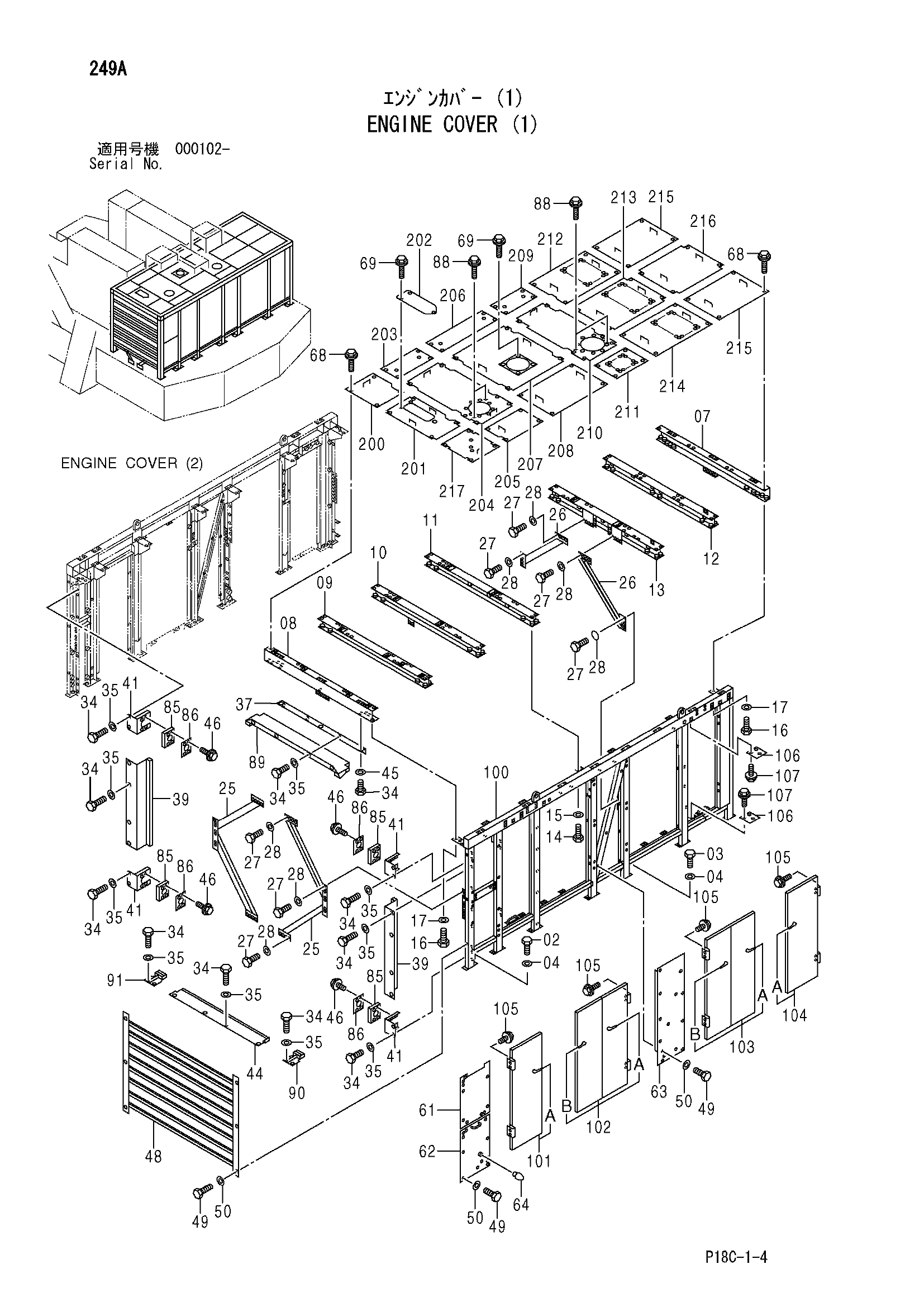

Заводская схема «Крышка двигателя (1)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J901640 | Болт | 9 |
| 03 | J901650 | Болт | 6 |
| 04 | J222016 | Шайба | 15 |
| 07 | 8084516 | Балка | 1 |
| 08 | 8084517 | Балка | 1 |
| 09 | 8084538 | Балка | 1 |
| 10 | 8084539 | Балка | 1 |
| 11 | 8084540 | Балка | 1 |
| 12 | 8084541 | Балка | 1 |
| 13 | 7040619 | Балка | 1 |
| 14 | J901240 | Болт | 40 |
| 15 | J222012 | Шайба | 40 |
| 16 | J901440 | Болт | 16 |
| 17 | J222014 | Шайба | 16 |
| 25 | 8076643 | Стойка | 2 |
| 26 | 8075006 | Стойка | 2 |
| 27 | J921640 | Болт | 48 |
| 28 | 4087197 | Шайба | 48 |
| 34 | J901030 | Болт | 33 |
| 35 | 4371706 замена: 4486055 | Шайба | 30 |
| 35 | 4486055 | Шайба | 30 |
| 37 | 9757089 | Кронштейн | 1 |
| 39 | 8084945 | Крышка | 2 |
| 41 | 8084947 | Крышка | 4 |
| 44 | 8084946 | Крышка | 1 |
| 45 | J222010 | Шайба | 3 |
| 46 | J031030 | Болт с шайбой | 16 |
| 46 | J281030 замена: J901030 | Болт с шайбой | 16 |
| 48 | 8084609 | Решётка | 1 |
| 49 | J901025 | Болт | 40 |
| 50 | J222010 | Шайба | 40 |
| 61 | 8084639 | Крышка | 1 |
| 62 | 8084638 | Крышка | 1 |
| 63 | 2048844 | Крышка | 1 |
| 64 | 4371411 | Ограничитель резиновый | 1 |
| 68 | J031235 | Болт с шайбой | 76 |
| 68 | J281235 замена: J901235 | Болт с шайбой | 76 |
| 69 | J011025 | Болт с шайбой | 7 |
| 69 | J271025 замена: J901025 | Болт с шайбой | 7 |
| 85 | 4478209 | Резиновая прокладка | 4 |
| 86 | 9759255 | Пластина | 8 |
| 88 | J011225 | Болт с шайбой | 4 |
| 88 | J271225 замена: J901225 | Болт с шайбой | 4 |
| 89 | 7043268 | Крышка | 1 |
| 90 | 8089767 | Крышка | 1 |
| 91 | 8089774 | Крышка | 1 |
| 100 | 5007782 | Панель | 1 |
| 101 | 4345221 | Дверь | 1 |
| 102 | 4345213 | Дверь | 1 |
| 103 | 4352771 | Дверь | 1 |
| 104 | 4401250 | Дверь | 1 |
| 105 | J020825 | Болт с шайбой | 16 |
| 105 | J260825 замена: J900825 | Болт с шайбой | 16 |
| 106 | 4421324 | Пластина | 12 |
| 107 | J020830 | Болт с шайбой | 24 |
| 107 | J260830 замена: J900830 | Болт с шайбой | 24 |
| 200 | 8084531 | Крышка | 1 |
| 201 | 8084532 | Крышка | 1 |
| 202 | 4456520 | Крышка | 1 |
| 203 | 8084533 | Крышка | 1 |
| 204 | 7040602 | Крышка | 1 |
| 205 | 8084534 | Крышка | 1 |
| 206 | 8084535 | Крышка | 1 |
| 207 | 7040603 | Крышка | 1 |
| 208 | 7040604 | Крышка | 1 |
| 209 | 8084536 | Крышка | 1 |
| 210 | 7040605 | Крышка | 1 |
| 211 | 8084537 | Крышка | 1 |
| 212 | 7040606 | Крышка | 1 |
| 213 | 7040607 | Крышка | 1 |
| 214 | 7040608 | Крышка | 1 |
| 215 | 7040609 | Крышка | 2 |
| 216 | 7040610 | Крышка | 1 |
| 217 | 8087546 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
