Воздушный трубопроводы — HITACHI EX1900-5

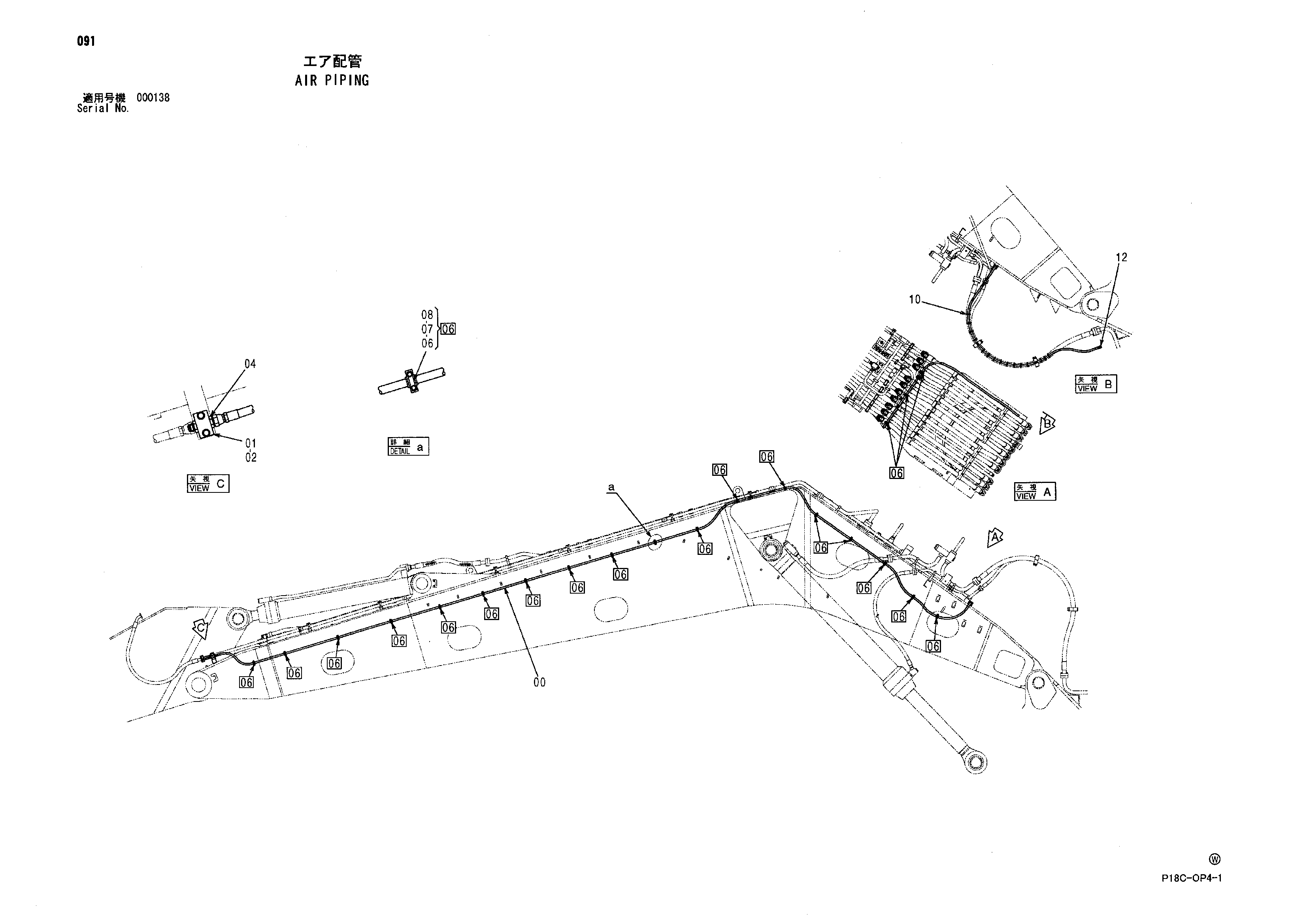

Заводская схема «Воздушный трубопроводы» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4631450 | Шланг | 1 |
| 01 | 4627288 | Блок | 1 |
| 02 | J271270 | Болт с шайбой | 2 |
| 02A | J901270 | Болт | 1 |
| 02B | J222012 | Плоская шайба | 1 |
| 04 | A852166 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4217754 | Хомут | 21 |
| 07 | 4437996 | Втулка | 21 |
| 08 | J260865 | Болт с шайбой | 42 |
| 08A | J900865 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 10 | 4121859 | Ленточный зажим | 15 |
| 12 | 4208226 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
