Сапун — HITACHI EX1900-5

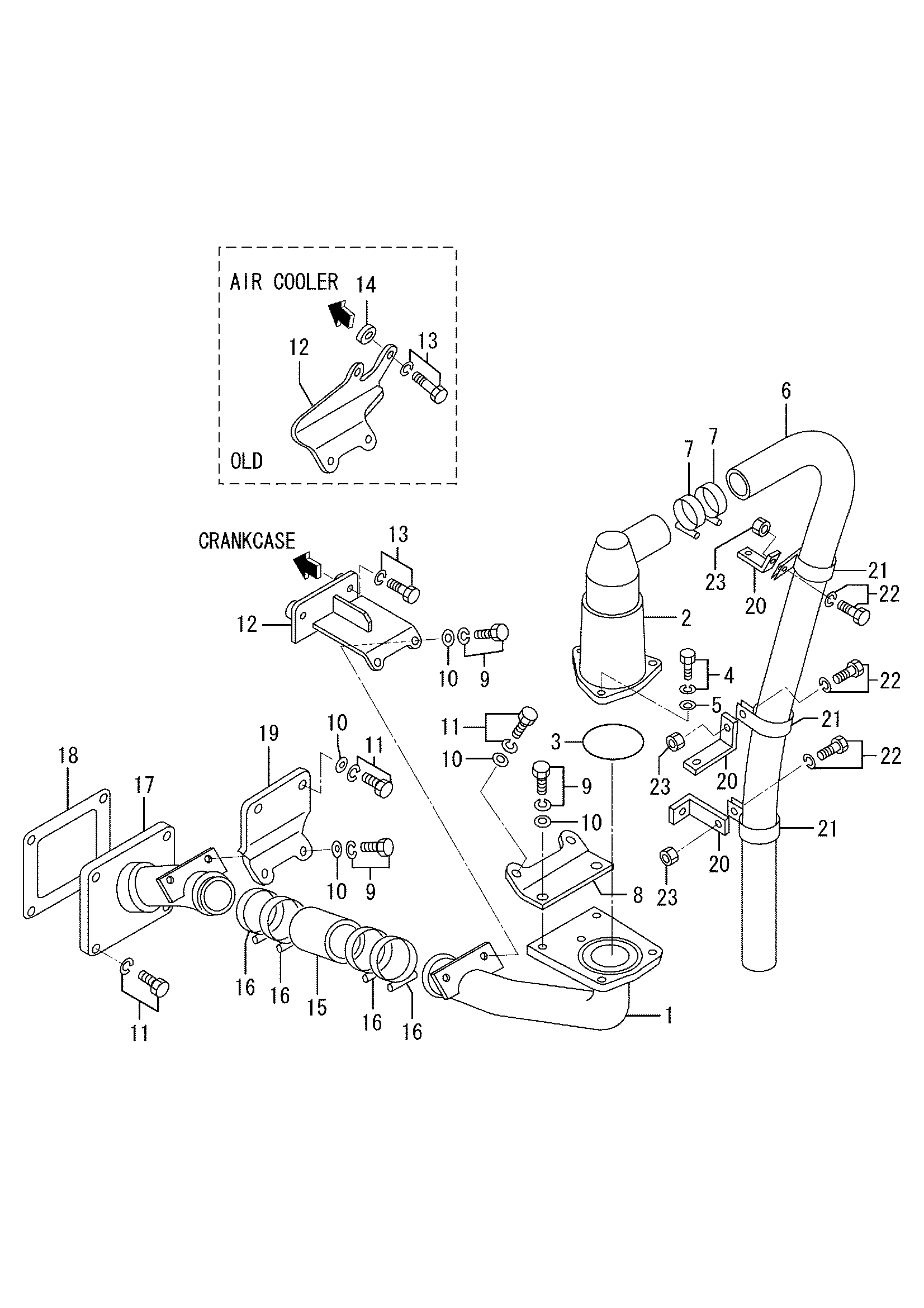

Заводская схема «Сапун» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3264301600 | Трубка, сапун | 1 |
| 2 | H4562050101 | Сапун | 1 |
| 3 | H0550720700 | Уплотнительное кольцо | 1 |
| 4 | HF180508030 | Болт, W/шайба | 3 |
| 5 | HF250008000 | Шайба, плаин | 3 |
| 6 | H3264303300 | Шланг, сапун | 1 |
| 7 | H0531702300 | Хомут | 2 |
| 8 | H3264301800 | Стойка, сапун | 1 |
| 9 | HF180510025 | Болт, W/шайба | 6 |
| 10 | HF250010000 | Шайба, плаин | 10 |
| 11 | HF180510030 | Болт, W/шайба | 8 |
| 12 | H3264303200 | Стойка, сапун | 1 |
| 12 | H3264303500 | Стойка, сапун | 1 |
| 13 | HF180510085 | Болт, W/шайба | 2 |
| 13 | HF200510035 | Болт, W/шайба | 2 |
| 14 | H5476101700 | Проставка | 2 |
| 15 | HF401050015 | Шланг, резиновый | 1 |
| 15 | H3754303200 | Шланг, резиновый | 1 |
| 16 | H0531750701 | Хомут | 4 |
| 17 | H3264301700 | Крышка, сапун | 1 |
| 18 | H3230727500 | Манжета | 1 |
| 18 | H3230737500 | Манжета | 1 |
| 19 | H3264313100 | Стойка, сапун | 1 |
| 20 | H3264303400 | Стойка | 3 |
| 21 | H50E2801200 | Зажим | 3 |
| 22 | HF180510025 | Болт, W/шайба | 3 |
| 23 | HF230010000 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
