Рама — HITACHI EX1900-5

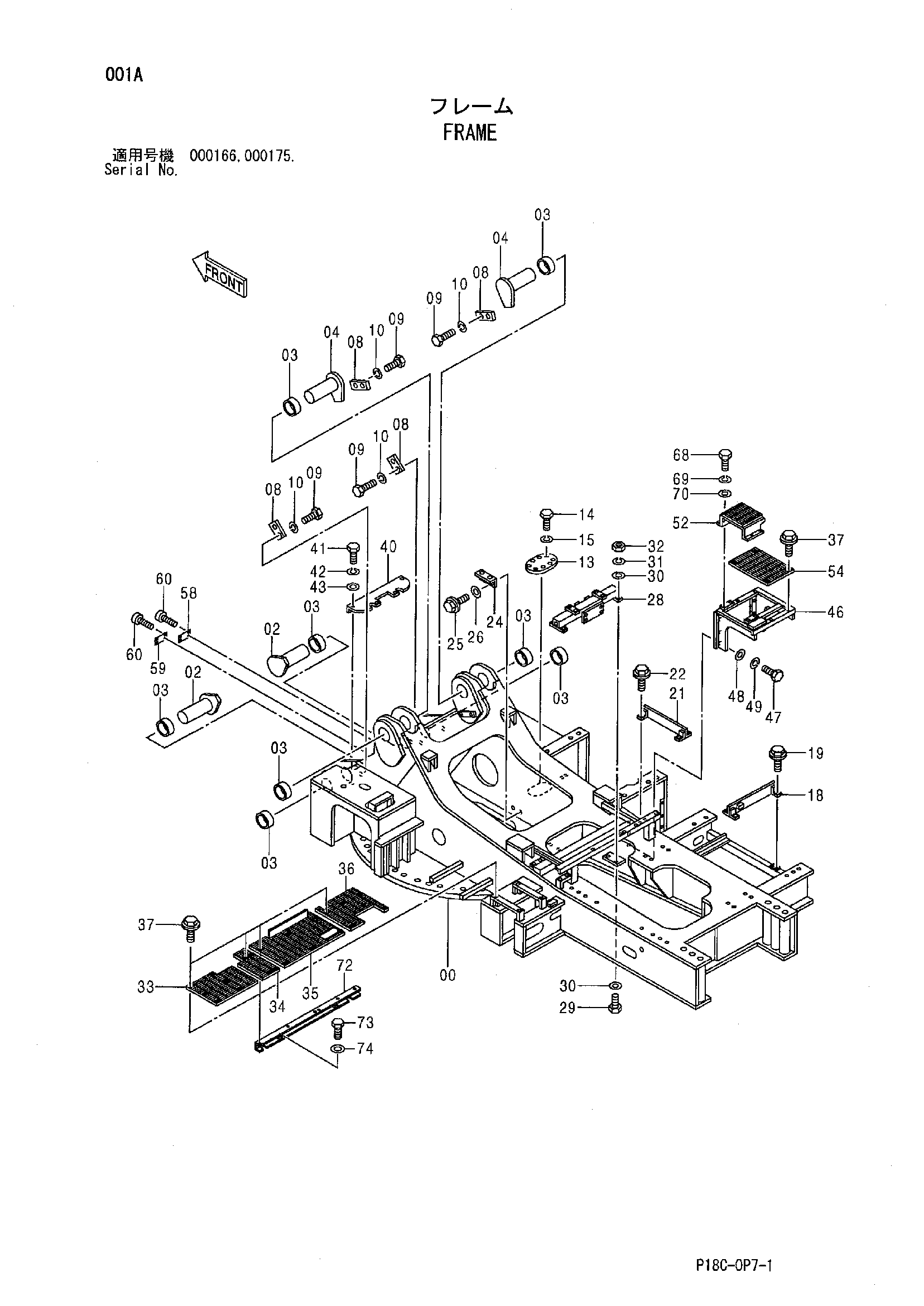

Заводская схема «Рама» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8085340	Палец	2
03	4175214	Втулка	8
04	8040856	Палец	2
08	4179432	Пластина	4
09	J932045	Болт	8
10	A590920	Пружинная шайба	8
13	4350793	Крышка	1
14	J901020	Болт	8
15	A590910	Пружинная шайба	8
18	8084132	Кронштейн	1
19	J271230	Болт с шайбой	4
19A	J901230	Болт	1
19B	J222012	Шайба	1
21	8084697	Кронштейн	1
22	J281245	Болт с шайбой	4
22A	J901245	Болт	1
22B	4249324	Шайба	1
24	9757143	Кронштейн	1
25	J271230	Болт с шайбой	2
25A	J901230	Болт	1
25B	J222012	Шайба	1
26	J222012	Шайба	2
28	8085150	Кронштейн	1
29	J901255	Болт	4
30	J222012	Шайба	8
31	A590912	Пружинная шайба	4
32	J950012	Гайка	4
33	8083769	Ступень	1
34	8085517	Ступень	1
35	7046479	Ступень	1
36	8096559	Ступень	1
37	J281030	Болт с шайбой	26
37A	J901230	Болт	1
37B	4486055	Шайба	1
40	8083548	Ступень	1
41	J901230	Болт	4
42	A590912	Пружинная шайба	4
43	449490	Шайба	4
46	8085465	Кронштейн	1
47	J901635	Болт	6
48	A590116	Плоская шайба	6
49	A590916	Пружинная шайба	6
52	8085472	Ступень	1
54	8085483	Ступень	1
59	3094826	Информационная табличка	1
60	M492964	Приводной винт	8
68	J901230	Болт	4
69	A590912	Пружинная шайба	4
70	A590112	Плоская шайба	4
72	7046490	Балка	1
73	J901235	Болт	4
74	J222012	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
