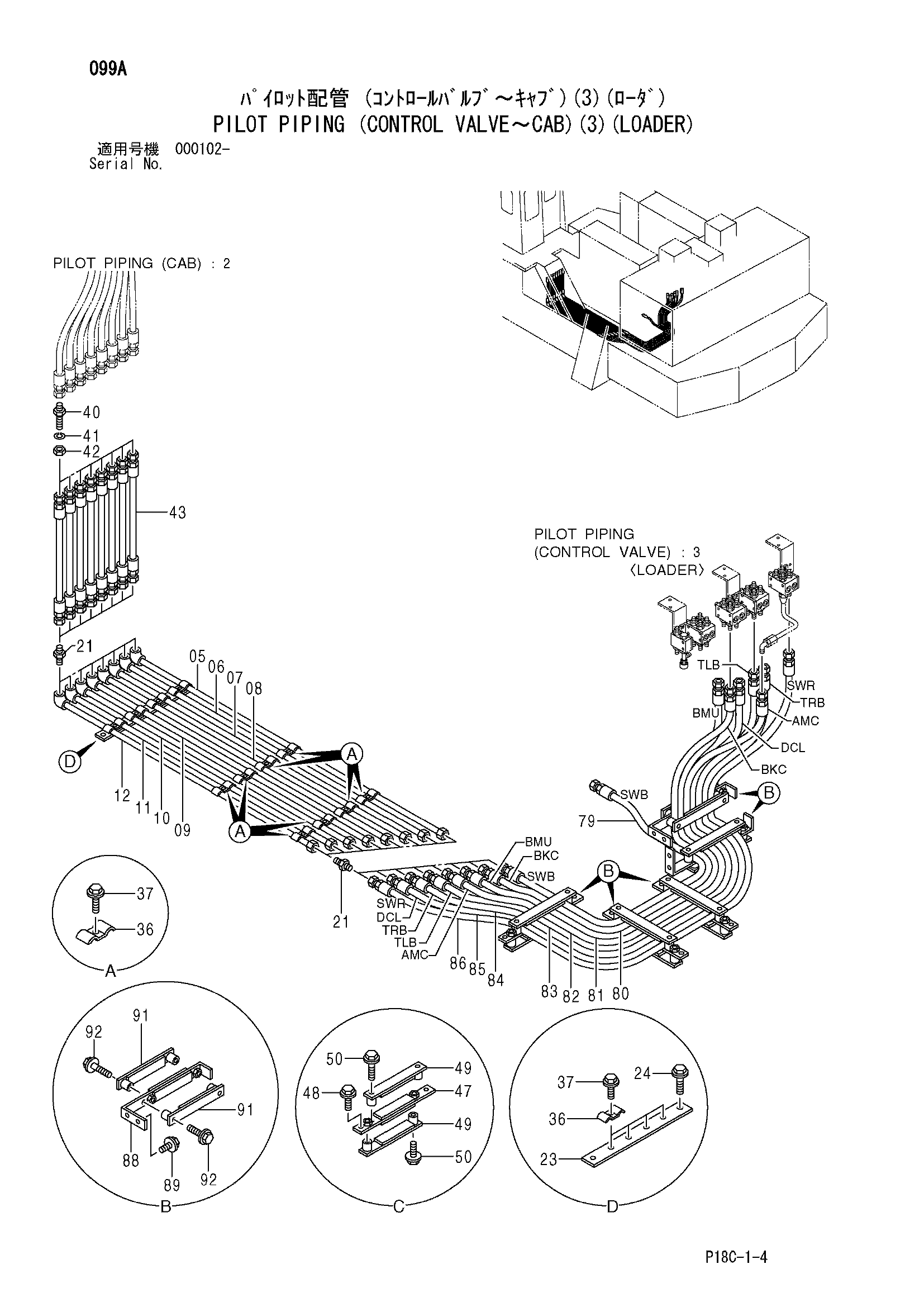

Пилотные гидролинии (гидрораспределитель~кабина)(3)(погрузчик) — HITACHI EX1900-5

Заводская схема «Пилотные гидролинии (гидрораспределитель~кабина)(3)(погрузчик)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
05	9756471	Трубка	1
06	9756472	Трубка	1
07	9756473	Трубка	1
08	9756474	Трубка	1
09	9756475	Трубка	1
10	9756476	Трубка	1
11	9756477	Трубка	1
12	9756478	Трубка	1
21	A852133	Адаптер	16
21A	4509180	Уплотнительное кольцо	1
23	4347553	Пластина	1
24	J011025	Болт с шайбой	2
24	J271025 замена: J901025	Болт с шайбой	2
36	4001156	Хомут трубки	12
37	J011030	Болт с шайбой	12
37	J271030 замена: J901030	Болт с шайбой	12
40	4202532	Адаптер	8
41	A590914	Пружинная шайба	8
42	4202531	Гайка	8
43	4348484	Шланг	8
47	9744243	Хомут	3
48	J011025	Болт с шайбой	6
48	J271025 замена: J901025	Болт с шайбой	6
49	9744242 замена: 9761791	Хомут	6
49	9761791	Хомут	6
50	J011055	Болт с шайбой	12
50	J271055 замена: J901055	Болт с шайбой	12
79	4461667	Шланг (SWB)	1
80	4461668	Шланг (BKC)	1
81	4461669	Шланг (BMU)	1
82	4461670	Шланг (AMC)	1
83	4461671	Шланг (TLB)	1
84	4461672	Шланг (TRB)	1
85	4461673	Шланг (DCL)	1
86	4461674	Шланг (SWR)	1
88	8062155	Хомут	2
89	J011025	Болт с шайбой	4
89	J271025 замена: J901025	Болт с шайбой	4
91	9744242 замена: 9761791	Хомут	4
91	9761791	Хомут	4
92	J011055	Болт с шайбой	8
92	J271055 замена: J901055	Болт с шайбой	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
