Миссион-коолер трубопроводы — HITACHI EX1900-5

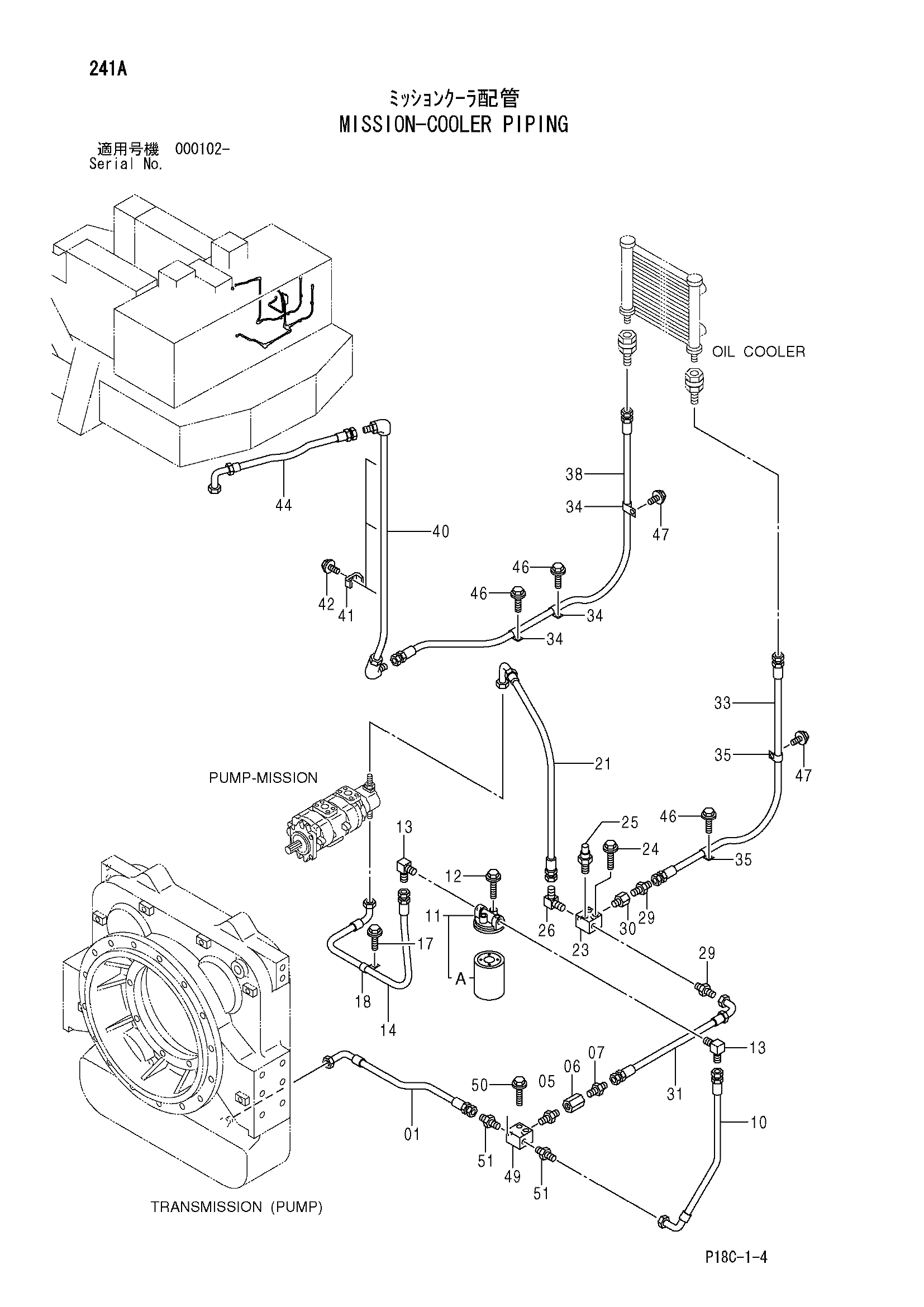

Заводская схема «Миссион-коолер трубопроводы» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4474279	Шланг	1
05	94-1703	Адаптер	1
06	4163093	Обратный клапан	1
07	4221287	Адаптер	1
10	4474280	Шланг	1
11	4348786	Масляный фильтр	1
11A	4252563	Фильтрующий элемент	1
12	J011020	Болт с шайбой	2
12	J271020 замена: J901020	Болт с шайбой	2
13	4474323	Угловой штуцер	2
14	4474281	Шланг	1
17	J021030	Болт с шайбой	1
17	J271030 замена: J901030	Болт с шайбой	1
18	4190264	Зажим	1
21	4458145 замена: 4485504	Шланг	1
21	4485504	Шланг	1
23	4367688	Блок	1
24	J011065	Болт с шайбой	2
24	J271065 замена: J901065	Болт с шайбой	2
25	4099039	Датчик давления	1
26	4154658	Угловой штуцер	1
29	4221287	Адаптер	2
30	4367656	Адаптер	1
31	4458147 замена: 4485503	Шланг	1
31	4485503	Шланг	1
33	4479617	Шланг	1
34	4190263	Зажим	3
34	4190274	Зажим	3
35	4190274	Зажим	2
35	4190263	Зажим	2
38	4458150 замена: 4485501	Шланг	1
38	4485501	Шланг	1
40	9757051	Трубка	1
41	4138227	Хомут трубки	3
42	J011040	Болт с шайбой	3
42	J271040 замена: J901040	Болт с шайбой	3
44	4458146 замена: 4485502	Шланг	1
44	4485502	Шланг	1
46	J021025	Болт с шайбой	3
46	J271020 замена: J901020	Болт с шайбой	3
47	J021020	Болт с шайбой	2
47	J271020 замена: J901020	Болт с шайбой	2
49	4478099	Блок	1
50	J011070	Болт с шайбой	2
50	J271070 замена: J901070	Болт с шайбой	2
51	4221279	Адаптер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
