Клапан мекханисм и коромысло крышка — HITACHI EX1900-5

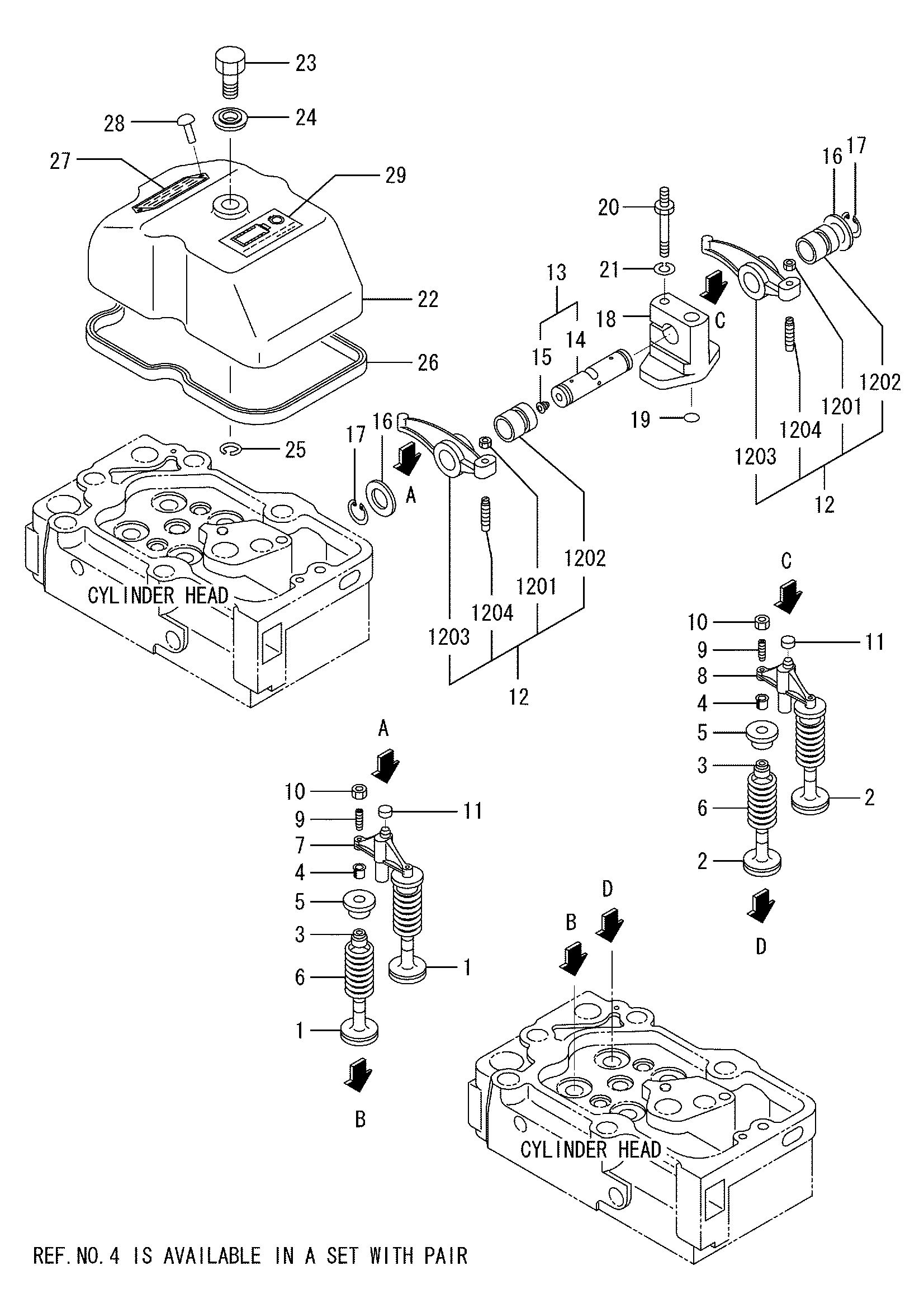

Заводская схема «Клапан мекханисм и коромысло крышка» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3250400200 | Клапан, впускной | 24 |
| 2 | H3250411201 | Клапан, выпускной | 24 |
| 3 | H3350410300 | Уплотнение, клапан стем | 48 |
| 4 | H3250400400 | Коттер | 96 |
| 5 | H3750400300 | Ротатор | 48 |
| 6 | H3250400500 | Пружина, клапан | 48 |
| 7 | H3250443100 | Бридге, впускной | 12 |
| 8 | H3250443200 | Бридге, выпускной | 12 |
| 9 | H3710413300 | Винт, регулировочный | 24 |
| 10 | HF230510000 | Гайка | 24 |
| 11 | H3000424302 | Колпачок | 24 |
| 12 | H3250442010 | Коромысло в сборе | 24 |
| 12-01 | HF230512000 | Гайка | 24 |
| 12-01 | HF230012000 | Гайка | 24 |
| 12-02 | H3250402300 | Втулка, коромысло | 24 |
| 12-04 | H3710402800 | Винт, регулировочный | 24 |
| 13 | H3250424011 | Вал в сборе, коромысло | 12 |
| 13 | H3250424012 | Вал в сборе, коромысло | 12 |
| 15 | HF500510001 | Пробка, таперед | 12 |
| 16 | H3330404400 | Шайба | 24 |
| 17 | HF320003200 | Кольцо, стопорный | 24 |
| 18 | H3250424701 | Кронштейн, коромысло | 12 |
| 19 | H0550710200 | Уплотнительное кольцо | 12 |
| 20 | H3250404900 | Болт | 12 |
| 21 | HF251512000 | Пружинная шайба | 12 |
| 22 | H3250416101 | Крышка, коромысло | 12 |
| 23 | H4000426200 | Винт | 12 |
| 24 | H3000416401 | Прокладка | 12 |
| 25 | H3000406301 | Кольцо, стопорный | 12 |
| 26 | H3250426500 | Манжета, коромысло крышка | 12 |
| 28 | H0066504064 | Заклёпка | 2 |
| 29 | H3269300300 | Пластина, предупреждение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
