Дополнительный. освещение — HITACHI EX1900-5

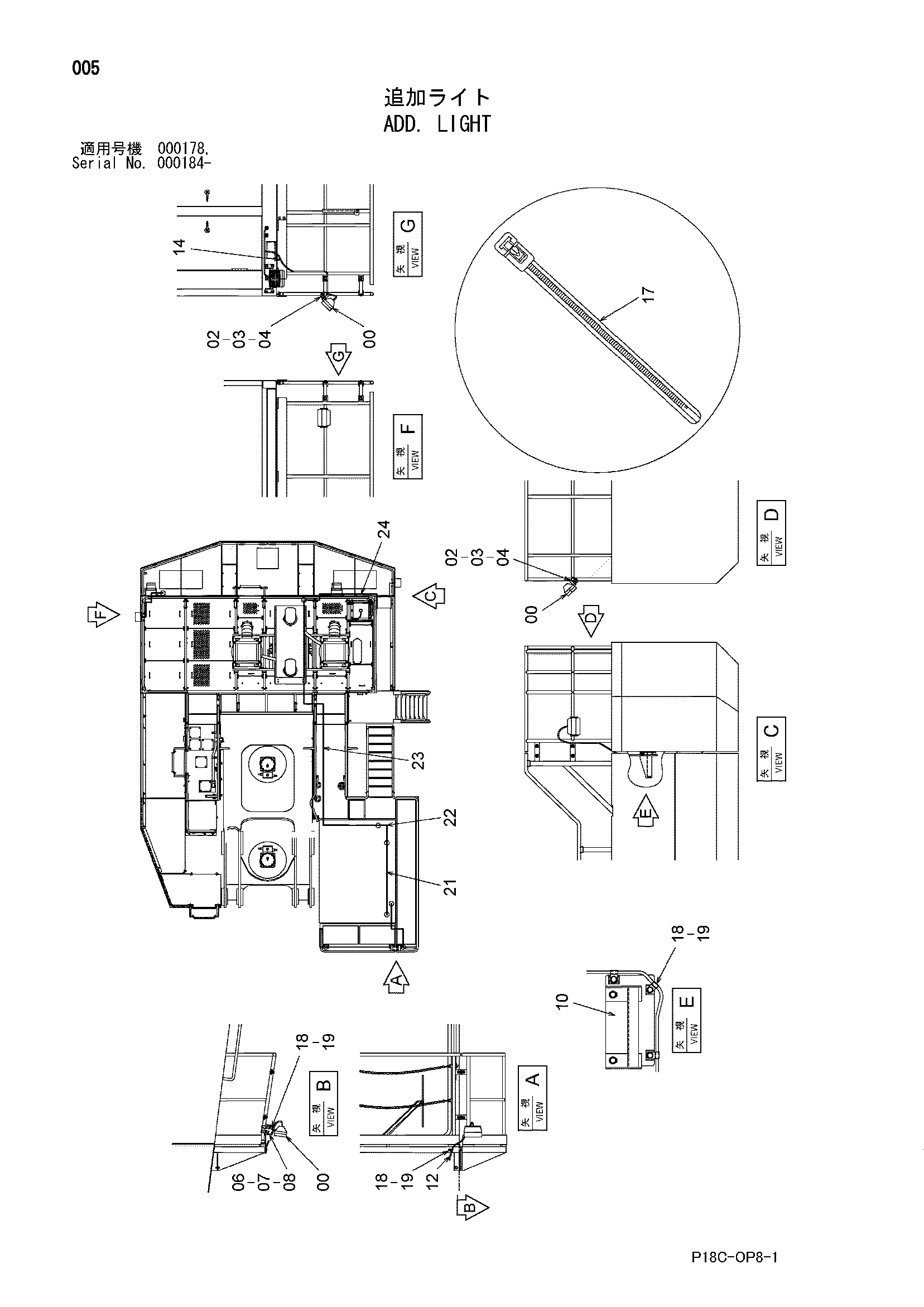

Заводская схема «Дополнительный. освещение» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 | Фара | 3 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 02 | 9749858 | Кронштейн | 2 |
| 03 | 4053595 | Хомут трубки | 4 |
| 04 | J271255 | Болт с шайбой | 4 |
| 04A | J901255 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 9767323 | Кронштейн | 1 |
| 07 | 4053598 | Хомут трубки | 2 |
| 08 | J271270 | Болт с шайбой | 2 |
| 08A | J901270 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 9767334 | Кронштейн | 1 |
| 12 | 4665574 | Жгут проводов | 1 |
| 14 | 4665576 | Жгут проводов | 1 |
| 17 | 4055312 | Ленточный зажим | 30 |
| 18 | 4190261 | Зажим | 10 |
| 19 | J271020 | Болт с шайбой | 10 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4667396 | Жгут проводов | 1 |
| 22 | 4667397 | Жгут проводов | 1 |
| 23 | 4667398 | Жгут проводов | 1 |
| 24 | 4667399 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
