Двигатель крепление — HITACHI EX1900-5

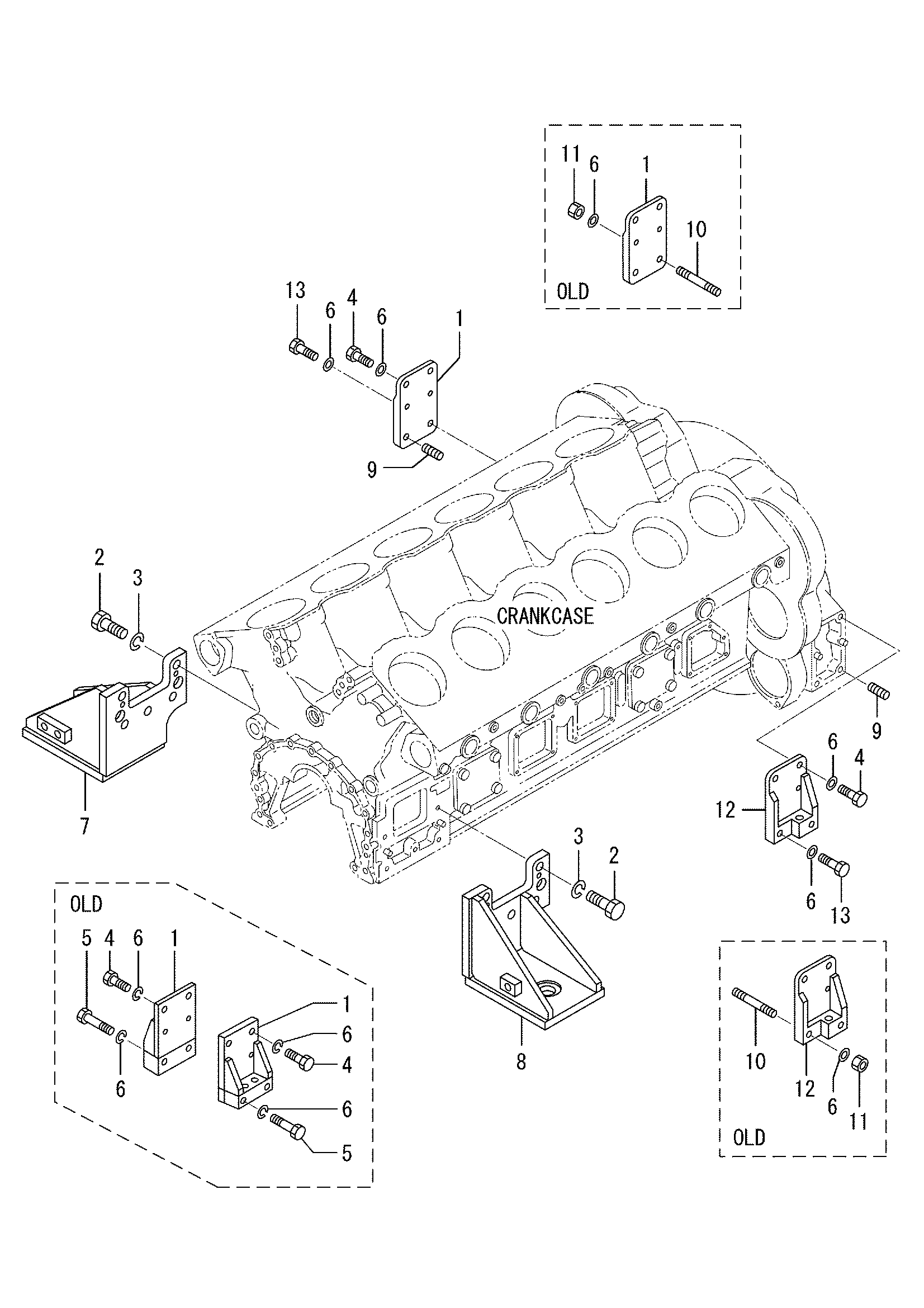

Заводская схема «Двигатель крепление» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3261401101 | Кронштейн, крепление, RE | 2 |
| 1 | H3261401500 | Кронштейн, крепление, RE | 1 |
| 2 | HF103520045 | Болт | 10 |
| 3 | HF251520000 | Пружинная шайба | 10 |
| 4 | HF115518045 | Болт | 4 |
| 5 | HF115518090 | Болт | 4 |
| 6 | HF251518000 | Пружинная шайба | 8 |
| 6 | H43A1596800 | Шайба | 6 |
| 7 | H3261411301 | Кронштейн, крепление, FR | 1 |
| 7 | H3261421300 | Кронштейн, крепление, FR | 1 |
| 8 | H3261411401 | Кронштейн, крепление, FR | 1 |
| 8 | H3261421400 | Кронштейн, крепление, FR | 1 |
| 8 | H3261431400 | Кронштейн, крепление, FR | 1 |
| 9 | H3261104600 | Пробка | 2 |
| 10 | H3261114500 | Шпилька | 2 |
| 11 | H43A1594650 | Гайка | 2 |
| 12 | H3261401600 | Кронштейн, крепление, RE | 1 |
| 13 | HF115518050 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
