Электрооборудование (крышка двигателя) — HITACHI EX1900-5

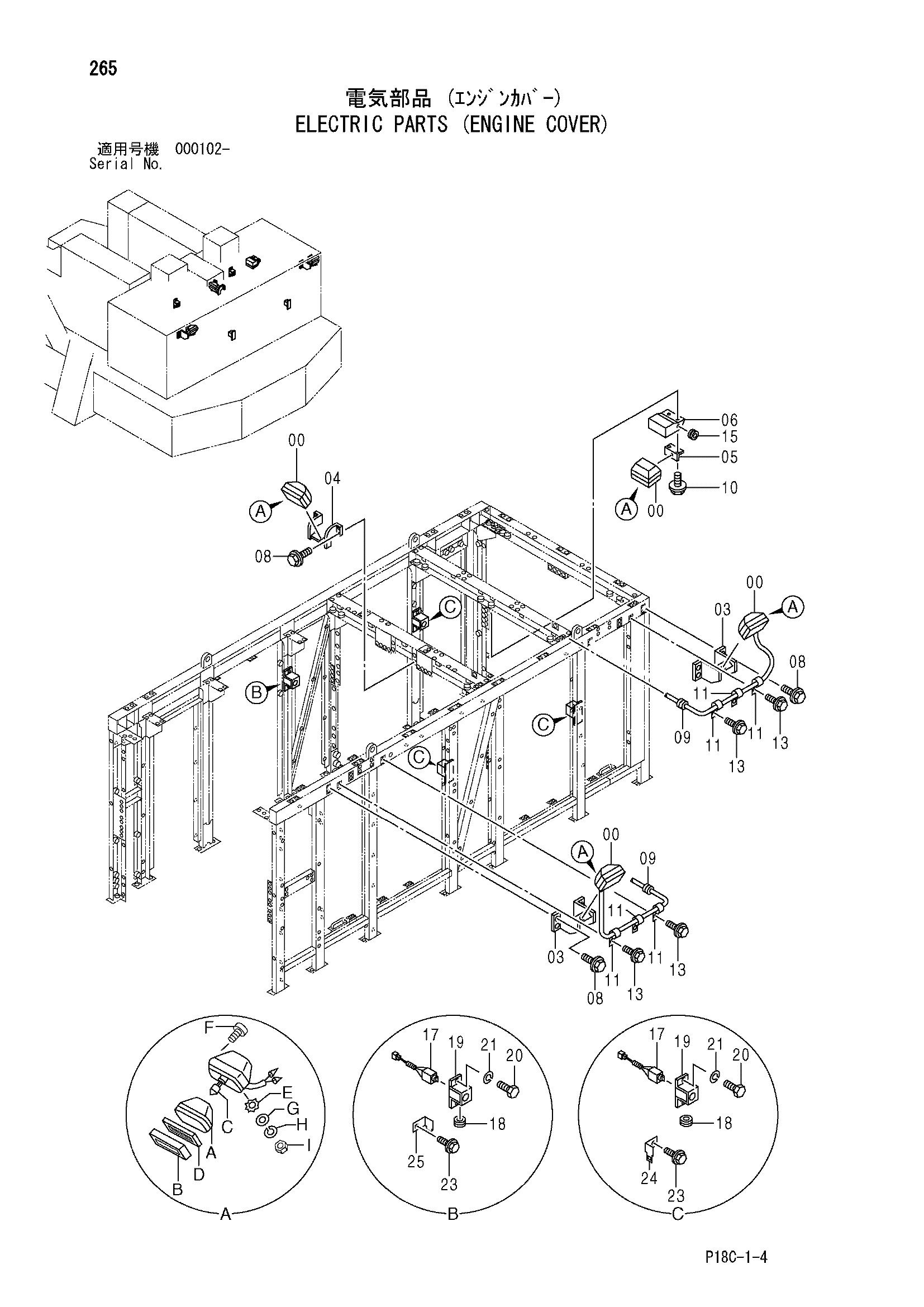

Заводская схема «Электрооборудование (крышка двигателя)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 замена: 4326800 | Фара | 4 |
| 00 | 4326800 | Фара | 4 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 03 | 8074566 | Кронштейн | 2 |
| 04 | 8059828 | Кронштейн | 1 |
| 05 | 4357540 | Кронштейн | 1 |
| 06 | 8068080 | Крышка | 1 |
| 08 | J021025 | Болт с шайбой | 12 |
| 08 | J271025 замена: J901025 | Болт с шайбой | 12 |
| 09 | 4208985 | Резиновая втулка | 2 |
| 10 | J021040 | Болт с шайбой | 2 |
| 10 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 11 | 4190261 | Зажим | 6 |
| 13 | J021025 | Болт с шайбой | 4 |
| 13 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 15 | 94-2807 | Резиновая втулка | 1 |
| 17 | 4463400 | Выключатель | 4 |
| 18 | 4159363 | Резиновая втулка | 4 |
| 19 | 8084824 | Короб выключатель | 4 |
| 20 | J900610 | Болт | 8 |
| 21 | A590906 | Пружинная шайба | 8 |
| 23 | J011025 | Болт с шайбой | 4 |
| 23 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 24 | 4257159 | Кронштейн | 3 |
| 25 | 4336875 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
